ТН-ЧЕРДАК Скатная
![](https://nav.tn.ru/pim/3/2/7/d/327de1306f6ca1f6763f3ba9de02358c9ff7e017_03_m2__2_.png?response-content-disposition=filename="ТН_ЧЕРДАК Скатная.png")

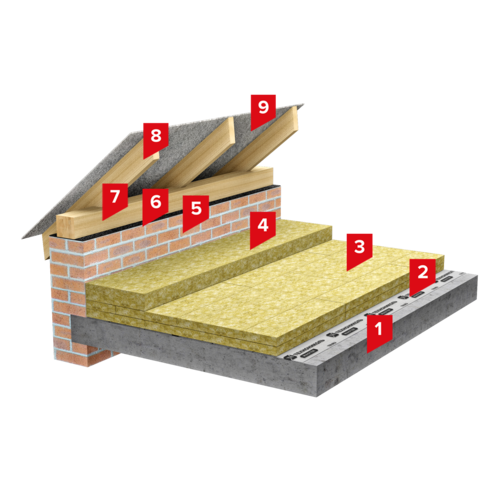

ТН-ЧЕРДАК Скатная
-
1Армированная железобетонная плита
-
5Кирпичная кладка
-
7Деревянный брус
-
8Доска
Описание системы:
Система ТН-Чердак Скатная является частью комплексного технического решения по нормализации температурно-влажностного режима помещения холодного чердака. В комплексное техническое решение входит также система теплоизоляции трубопроводов (ТН-Трубопровод). Кровля может быть выполнена из металлических профилированных или волнистых хризотилцементных листов, металлочерепицы, из стальных оцинкованных, в том числе с полимерным покрытием, и медных рулонных и листовых материалов.
Система ТН-Чердак Скатная обеспечивает теплоизоляцию чердачного перекрытия с учетом особенностей проектирования тепловой защиты холодного чердака – устройство дополнительного слоя теплоизоляции вдоль всех наружных стен.
Для теплоизоляции применяются плиты из каменной ваты марки ТЕХНОРУФ Н ПРОФ с прочностью на сжатие при 10 % деформации не менее 45 кПа, что позволяет значительно снизить вероятность повреждение материала в процессе эксплуатации. Для эффективной эксплуатации поверх теплоизоляционного слоя укладываются ходовые доски, которые располагаются так, чтобы обеспечить подходы от входа в чердачное помещение ко всему оборудованию и конструкциям, требующим периодического обслуживания (задвижки на трубопроводах, воздухосборникам и т.п.), а также к выходам на кровлю.
Пароизоляционная пленка Пленка ТехноНИКОЛЬ МАСТЕР БАРЬЕР 3.0, уложенная на чердачное перекрытие, обеспечивает, в том числе, и защиту от проникновения теплового воздуха через возможные дефекты швов железобетонных панелей.
Для того, чтобы избежать попадания влаги между мауэрлатом и верхней частью наружной стены устраивается гидроизоляция из материала Отсечная гидроизоляция ТЕХНОНИКОЛЬ.
Диффузионная пленка Пленка ТЕХНОНИКОЛЬ АЛЬФА ТОП обеспечивает отвод конденсата из под кровли и служит дополнительной защитой от атмосферных осадков.
Для нормативного температурно-влажностного режима холодного чердака важно обеспечить эффективное проветривание чердачного помещения. Для этого необходимо устройство системы прикарнизных и коньковых продухов.
Область применения:
Крыши с холодным чердаком с деревянной стропильной системой жилых и общественных зданий.
Проектирование согласно:
Стандарты организации (СТО) на проектирование и применение
- 1 Величины расходов справочные и приведены для изоляции чердачного перекрытия без учета изоляции вентиляционных коробов.
- 2 Толщина теплоизоляции чердачного перекрытия определяется теплотехническим расчетом.
- 3 Теплоизоляция чердачного перекрытия выполняется минимум в два слоя.
- 4 Толщина дополнительного слоя теплоизоляции равна толщине слоя теплоизоляции на чердачном перекрытии, ширина слоя – 600 мм.
- 5 Наружные стены чердачного помещения могут быть выполнены как из кирпича, так из железобетонных стеновых панелей.
- 6 При устройстве кровли из стальных оцинкованных (в том числе с полимерным покрытием) рулонных или листовых материалов вместо ветрозащитной мембраны применяется объемная диффузионная мембрана АЛЬФА ФАЛЬЦ, которая укладывается поверх обрешетки.
Характеристики системы:
Наименование показателя | Значение |
Сегмент строительства | Индивидуальное жилищное строительство; Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Эксперты рекомендуют |
Тип конструкции | Пол и перекрытия |
Тип несущего основания системы | Железобетонная плита |
Наличие теплоизоляционного слоя | С утеплителем |
Тип теплоизоляции | Каменная вата (КВ) |
Наличие гидроизоляционного слоя | Без гидроизоляции |
Наличие звукоизоляционного слоя | Нет |
Возможность устройства "теплого пола" | Нет |
Предел огнестойкости конструкции по ГОСТ 30247.0-94, ГОСТ 30247.1-94 | REI 15 - REI 150 |
Класс пожарной опасности конструкции | К0(45) |
