ТН-ЧЕРДАК PIR
![](https://nav.tn.ru/pim/a/3/d/2/a3d2e5cc05686524d1549b1800530424058a9577_cherdak_pir_m.png?response-content-disposition=filename="ТН_ЧЕРДАК PIR.png")
ТН-ЧЕРДАК PIR
-

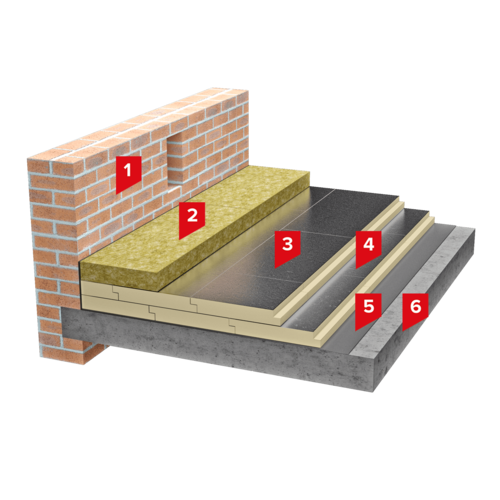

1Кирпичная кладка
-
6Железобетонная плита
Описание системы:
Система ТН-Чердак PIR является частью комплексного технического решения по нормализации температурно-влажностного режима помещения холодного чердака. В комплексное техническое решение входит также система неэкплуатируемой крыши (ТН-Кровля Лайт, ТН-Кровля Лайт ПМ, ТН-Кровля Эксперт) и система теплоизоляции трубопроводов (ТН-Трубопровод).
Система ТН-Чердак PIR обеспечивает теплоизоляцию чердачного перекрытия с учетом особенностей проектирования тепловой защиты холодного чердака – устройство дополнительного слоя теплоизоляции вдоль всех наружных стен.
Для теплоизоляции применяются плиты из жесткого полиизоцианурата LOGICPIR PROF Ф/Ф. Применение плит PIR позволяет обеспечить подходы к оборудованию и конструкциям, требующим периодического обслуживания (задвижки на трубопроводах, воздухосборникам и т.п.), и к выходам на кровлю.
Пароизоляционная пленка Пленка ТехноНИКОЛЬ МАСТЕР БАРЬЕР 3.0, уложенная на чердачное перекрытие, обеспечивает, в том числе, и защиту от проникновения теплового воздуха через возможные дефекты швов железобетонных панелей.
В чердачных крышах, в которых в качестве основания под кровлю применяется железобетонные плиты, как правило, затруднительно обеспечить качественное проветривание чердачного помещения. В связи с этим, необходимо максимально снизить тепловые поступления в чердачное помещение, и система ТН-Чердак PIR играет в этом ключевую роль.
Область применения:
Крыши с холодным чердаком с плитами покрытия из железобетона жилых и общественных зданий.
Проектирование согласно:
Стандарты организации (СТО) на проектирование и применение
- 1 Толщина теплоизоляции чердачного перекрытия определяется теплотехническим расчетом.
- 2 Толщина дополнительного слоя теплоизоляции должна быть подобрана таким образом, термическое сопротивление дополнительного слоя было равно термическому сопротивлению слоя теплоизоляции на чердачном перекрытии, ширина слоя – 600 мм.
- 3 Наружные стены чердачного помещения могут быть выполнены как из кирпича, так из железобетонных стеновых панелей.
Характеристики системы:
Наименование показателя | Значение |
Сегмент строительства | Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Эксперты рекомендуют |
Тип конструкции | Пол и перекрытия |
Тип несущего основания системы | Железобетонная плита |
Наличие теплоизоляционного слоя | С утеплителем |
Тип теплоизоляции | Каменная вата (КВ); Пенополиизоцианурат (PIR) |
Наличие гидроизоляционного слоя | Без гидроизоляции |
Наличие звукоизоляционного слоя | Нет |
Возможность устройства "теплого пола" | Нет |
Предел огнестойкости конструкции по ГОСТ 30247.0-94, ГОСТ 30247.1-94 | REI 15 - REI 150 |
Класс пожарной опасности конструкции | К0(45) |
