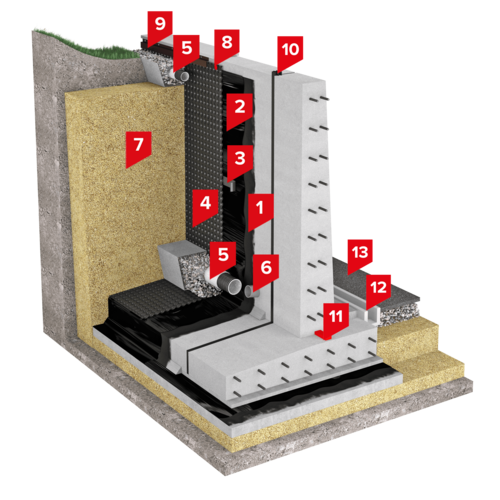

ТН-СТЕНА Подпорная

Описание системы:

В качестве гидроизоляционного слоя в системе используется битумно-полимерная мастика ТЕХНОНИКОЛЬ №21, которая обеспечивает изоляцию и защиту конструкции от агрессивного воздействия грунтовых и поверхностных вод.

Для увеличения адгезии перед укладкой мастичных слоев гидроизоляции необходимо огрунтовать поверхность праймером битумным ТЕХНОНИКОЛЬ № 01.

Геосинтетическая мембрана ПЛАНТЕР Д выполнена в виде полотна из полиэтилена высокой плотности с выступами высотой 9,0 мм. Мембрана выполняет функцию защиты гидроизоляционного слоя от механических повреждений при обратной засыпке.

Внутренний дренаж состоит из перфорированной трубы с фильтрующим слоем из термоскрепленного геотекстиля.

В верхней части подпорной стены предусматривается водоотводной кювет, предназначенный для линейного водоотвода с поверхности обратной засыпки и склона. Водоотводной кювет выполняется также из перфорированной трубы с фильтрующим слоем из термоскрепленного геотекстиля.

Геосинтетическая мембрана ПЛАНТЕР Д крепится к гидроизоляционному слою при помощи двусторонней

самоклеящейся ленты PLANTERBAND DUO. В верхней части конструкции мембрана фиксируется механически при помощи крепежного элемента PLANTER Fixing. С целью предотвращения попадания строительного мусора и грунта в воздушный зазор между гидроизоляцией и геосинтетической мембраной ПЛАНТЕР Д применяется краевая декоративная рейка PLANTER Profile.

В нижней части подпорной стены предусматриваются отверстия диаметром не менее 50 мм и с шагом 3-6 м в плане для выпуска подземных вод из дренажа.

Для герметизации технологических швов бетонирования в местах сопряжения горизонтальной и вертикальной части подпорной стены применяется набухающий полимерный профиль ТЕХНОНИКОЛЬ IC-SP, установленный на набухающий герметик ТЕХНОНИКОЛЬ.

Герметизация деформационных швов в бетонной конструкции подпорной стены выполняется П-образными гидрошпонками FM-140/50.

С лицевой стороны подпорной стены в сопряжении с автомобильной дорогой предусматриваются железобетонные

водоотводные лотки, предназначенные для водоотвода атмосферных осадков с поверхности дороги и грунтовых вод из

дренажных выпусков.

Обратную засыпку пазух подпорных сооружений следует производить послойно, песчаными грунтами.

Данное техническое решение может применяться во всех климатических зонах Российской Федерации с учетом СП 131.13330.2025 «СНиП 23-01-99 Строительная климатология».

Область применения:

Техническое решение применяется для устройства гидроизоляции подпорных стен из монолитного и сборного железобетона. Использование геосинтетической мембраны ПЛАНТЕР Д позволяет защитить гидроизоляционный слой, выполненный из мастики ТЕХНОНИКОЛЬ №21 (Техномаст), исключить переувлажнение грунта и снизить нагрузку на конструкциюподпорной стены.

Проектирование согласно

- СП 381.1325800.2018 «Сооружения подпорные. Правила проектирования»

Производство работ согласно:

Инструкции по монтажу

• Инструкция по гидроизоляции фундаментов
