ТН-КРОВЛЯ Универсал

ТН-КРОВЛЯ Универсал

Система неэксплуатируемой крыши по бетонному основанию со сборной стяжкой
ТН-КРОВЛЯ Универсал
  • REI 30 - REI 90
  • К0(45)
  • КП0
  • Эксперты рекомендуют
  • Гарантия до 15 лет!

ТН-КРОВЛЯ Универсал

Система неэксплуатируемой крыши по бетонному основанию со сборной стяжкой
Состав
Показать альтернативные варианты
Описание
Характеристики
Документация
Калькуляторы
Сервисы
Видео
Объекты
Часто задаваемые вопросы

ОПИСАНИЕ:

Кровельный ковер состоит из двух слоев битумно-полимерного материала. В системе используется двухслойный «дышащий» битумно-полимерный кровельный ковер, который позволяет избежать образования вздутий на ее поверхности, за счет применения в качестве нижнего слоя специальный материал Унифлекс ВЕНТ ЭПВ. Верхний слой из битумно-полимерного материала Техноэласт ПЛАМЯ СТОП (с повышенными противопожарными характеристиками – РП1, В2) наплавляется на нижний слой кровли.
В качестве основания под кровлю применяется сборная стяжка из двух огрунтованных со всех сторон праймером хризотилцементных прессованных плоских листов толщиной 10 мм.
В качестве материалов для формирования уклонов и контруклонов на кровле применяется набор изделий из XPS ТЕХНОНИКОЛЬ CARBON PROF SLOPE.
Применение клиновидной теплоизоляции и сборной стяжки позволяет облегчить вес кровельной конструкции, сэкономить время на укладку всей системы, а также создать на кровле уклон и основание под кровлю без применения «мокрых» процессов и позволяет производить монтаж системы в любое время года.
В качестве основного слоя теплоизоляции применяется утеплитель экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF, отличающийся высокими теплоизолирующими характеристиками и повышенной прочностью на сжатие.
В качестве пароизоляции по бетонному основанию применяется наплавляемый материал Технобарьер. Технобарьер надежно защищает кровельный пирог от насыщения паром, при этом устойчив к возможным механическим повреждениям в условиях монтажа. Гибкость материала до минус 20 °С делает возможным устройство пароизоляции при отрицательных температурах.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Крыши жилых, административных, общественных и промышленных зданий без ограничения по площади применения.

ПРОЕКТИРОВАНИЕ СОГЛАСНО:

− СТО 72746455-4.1.1-2020 Изоляционные системы. Крыши с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям;
− Руководству по проектированию и устройству кровель из битумно-полимерных материалов.

ПРОИЗВОДСТВО РАБОТ СОГЛАСНО:

− Инструкции по устройству кровли из битумно-полимерных материалов по железобетонному основанию;
− Руководству по проектированию и устройству кровель из битумно-полимерных материалов.

ГАРАНТИЯ:

Гарантийный срок на водонепроницаемость системы ТН-КРОВЛЯ УНИВЕРСАЛ составляет 15 лет.
Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техлисте, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.

Развернуть описание
Технические характеристики системы и материалов, входящих в её состав
Наименование системы
ТН-КРОВЛЯ Универсал
Шифр системы / Альбом технических решений
ПК-06
Рекомендации ТЕХНОНИКОЛЬ*(1)
Рекомендованная экспертами
Тип строительства
Промышленное и гражданское строительство
Стадия строительства
Новое строительство
Класс пожарной опасности по ГОСТ 30403-2012*(2)
К0(45)
Предел огнестойкости по ГОСТ 30247.0-94, ГОСТ 30247.1-94*(2)
REI 30 - REI 90
Группа пожарной опасности кровли по ГОСТ Р 56026-2014*(3)
КП0
Максимально допустимая площадь кровли без устройства противопожарных поясов*(4)
Без ограничений
Срок гарантии на систему*(5)
15 лет

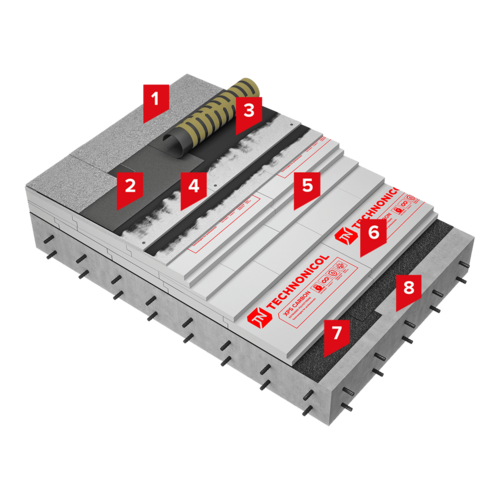

Состав системы
– Техноэласт ПЛАМЯ СТОП
– Унифлекс ВЕНТ ЭПВ
– Праймер №01
– ХЦЛ/ЦСП (2 слоя)
– XPS CARBON PROF
– Технобарьер
– Ж/б основание
Толщина теплоизоляции для R=4,0*(6)
Теплоизоляция (в 1 или 2 слоя): 160 мм (XPS)
Пожарно-технические показатели компонентов системы, согласно: ФЗ № 123-ФЗ; СП 17.13330 Кровли
Водоизоляционный ковер - РП1, В2
Основание под кровлю – НГ
Теплоизоляция (верх) – Г4/Г3
Тип крыши по степени эксплуатации
Обслуживание кровли
Интенсивность обслуживания крыши*(7)
Без ограничений
Метод укладки кровельных материалов
Наплавление
Сезонность выполнения работ
Нет ограничений
Масса одного квадратного метра крыши (без учета несущего основания), кг*(8)
53,4
Примечания:
  • Экспертная оценка инженеров технического центра ТЕХНОНИКОЛЬ.
  • Согласно Заключению по оценке пределов огнестойкости и классов пожарной опасности покрытий, ФГБУ ВНИИПО МЧС России.
    При использовании по нижнему поясу профилированного листа огнезащитных плит ТЕХНО ОЗМ толщиной не менее 40 мм значения пожарных показателей для системы будут К0 (30) и RE 30.
  • Согласно сертификату cоответствия об определении группы пожарной опасности кровли КП0 и КП1:
    Для полимерных мембран
    Для битумно-полимерных рулонных материалов
  • Определяется в соответствии с СП17.13330.2017 табл.5.2. Ограничение площади реализуется противопожарными рассечками.
  • Согласно сервису "Система гарантий ТЕХНОНИКОЛЬ".
  • Требуемое сопротивление теплопередаче ограждающей конструкции (R=4,0 – справочное значение).
  • Интенсивность обслуживания крыши согласно СП17.13330.2017 п.5.2.9, табл.К.1.:
    Тип I – Сезонные осмотры кровель, на которых не установлено оборудование (выход на кровлю два раза в год);
    Тип II – Текущие осмотры кровель (еженедельно) и обслуживание оборудования на крыше (выход на кровлю не более одного раза в неделю);
    Тип III – Текущие осмотры кровель (ежедневно) и обслуживание оборудования на крыше (выход на кровлю более одного раза в неделю).
  • Величина справочная, при проектировании использовать значение для конкретного объекта, полученное расчетным методом.

Рекомендованные системы ТЕХНОНИКОЛЬ – системы, обладающие исключительными характеристиками, направленными на повышение безопасности, энергоэффективности и долговечности зданий и сооружений.

Классификационная характеристика конструкции, определяемая в связи с классом конструктивной пожарной опасности здания. Классы конструктивной пожарной опасности зданий принимаются в соответствии с требованиями нормативных документов по пожарной безопасности, главным образом по СП 2.13130.2020.

Определяется:

  • Проведением испытаний по ГОСТ 30403 для ограждающих конструкций и по ГОСТ 31251 для фасадных систем.
  • Расчетно-аналитическим способом, в соответствии с методиками установленными нормативными документами по пожарной безопасности, в отношении конструкций аналогичных по составу и конструктивному исполнению ранее испытанным.

Классификационная характеристика покрытий крыши здания, определяемая по ГОСТ Р 56026. Определяет устойчивость кровельных покрытий к воздействию единичного источника зажигания сверху. Применяется при оценке допустимой площади неэксплуатируемой крыши по СП 17.13330.2017.
