ТН-КРОВЛЯ Универсал PIR
![](https://nav.tn.ru/pim/f/4/0/2/f4025b297d2666bc33990736c622158377506be1_ast_10000034_ru_RU_mark.png?response-content-disposition=filename="ТН_КРОВЛЯ Универсал PIR.png")

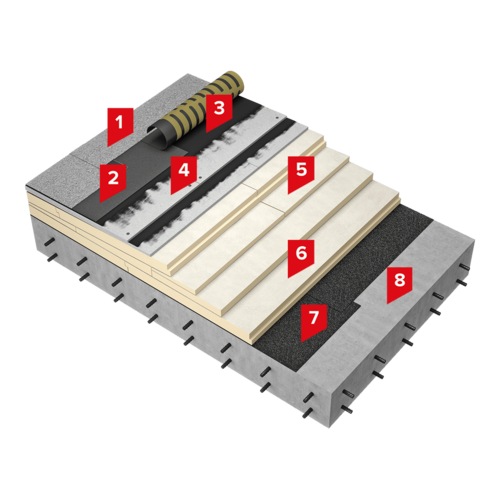

ТН-КРОВЛЯ Универсал PIR
-
4Сборная стяжка из двух слоев хризотилцементных прессованных плоских листов
- Сборная стяжка из двух слоев цементно-стружечных плит марки ЦСП-1 толщиной не менее 12 мм
-
8Железобетонное основание
Ориентировочная стоимость материалов на 1 кв.м системы (с НДС и стоимостью доставки), руб.
Расчет произведен исходя из стоимости основных материалов системы (без учета кровельного основания) для г. Москва для площади конструкции 1000 м.кв.
Для неэксплуатируемых систем в стоимость также включена цена монолитной/сборной стяжки с учетом стоимости работ.
Стоимость материалов для создания уклонов на кровле не учтена.
Итоговая стоимость зависит от региона строительства объекта и его площади.
Указанная стоимость не является публичной офертой.
Описание системы:
Кровельный ковер состоит из двух слоев битумно-полимерного материала. В системе используется двухслойный «дышащий» битумно-полимерный кровельный ковер, который позволяет избежать образования вздутий на ее поверхности, за счет применения в качестве нижнего слоя специальный материал Унифлекс ВЕНТ ЭПВ. Верхний слой из битумно-полимерного материала Техноэласт ПЛАМЯ СТОП (с повышенными противопожарными характеристиками – РП1, В2) наплавляется на нижний слой кровли.
В качестве основания под кровлю применяется сборная стяжка из двух огрунтованных со всех сторон праймером хризотилцементных прессованных плоских листов толщиной 10 мм.
В качестве материалов для формирования уклонов и контруклонов на кровле применяется набор изделий из LOGICPIR SLOPE СХ/СХ.
Применение клиновидной теплоизоляции и сборной стяжки позволяет облегчить вес кровельной конструкции, сэкономить время на укладку всей системы, а также создать на кровле уклон и основание под кровлю без применения «мокрых» процессов и позволяет производить монтаж системы в любое время года.
В качестве основного слоя теплоизоляции применяется утеплитель из пенополиизоцианурата LOGICPIR PROF СХМ/СХМ, отличающийся высокими теплоизолирующими характеристиками и повышенной прочностью на сжатие.
В качестве пароизоляции по бетонному основанию применяется наплавляемый материал Технобарьер. Технобарьер надежно защищает кровельный пирог от насыщения паром, при этом устойчив к возможным механическим повреждениям в условиях монтажа. Гибкость материала до минус 20 °С делает возможным устройство пароизоляции при отрицательных температурах.
Область применения:
Крыши жилых, административных, общественных и промышленных зданий без ограничения по площади применения.
Проектирование согласно:
Руководства по проектированию, монтажу и эксплуатации
Стандарты организации (СТО) на проектирование и применение
Производство работ согласно:
Инструкции по монтажу
Руководства по проектированию, монтажу и эксплуатации
Гарантия:
Гарантийный срок на водонепроницаемость системы ТН-КРОВЛЯ УНИВЕРСАЛ PIR составляет 15 лет.
Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техлисте, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.
- 1 Величины расходов справочные и приведены для рядовой поверхности, расход материалов для примыканий и сложных геометрических поверхностей рассчитывается согласно проекту.
- 2 Толщина клиновидной изоляции определяется согласно проекту.
- 3 Толщина теплоизоляции определяется согласно теплотехническому расчету.
- 4 Показатель толщина для материала Унифлекс ВЕНТ ЭПВ не нормируется, в таблице указано справочное усредненное значение толщины слоя по мелкозернистой посыпке/ по битумно-полимерной полоске с отклонением +/- 5 %.
- 5 Показатель толщина для материала Технобарьер не нормируется, в таблице указано справочное усредненное значение толщины слоя с отклонением +/- 5 %.
- 6 нн – слой по толщине не нормируется.
Характеристики системы:
Наименование показателя | Значение |
Сегмент строительства | Индивидуальное жилищное строительство; Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Разрешенная |
Тип несущего основания системы | Монолитный ж/б; Сборные многопустотные и ребристые плиты |
Тип крыши по степени эксплуатации | Неэксплуатируемая |
Допустимая интенсивность эксплуатационной нагрузки согласно СП17.13330.2017 | тип I (сезонные осмотры кровель, на которых не установлено оборудование); тип II (текущие осмотры кровель и обслуживание оборудования на крыше не более одного раза в неделю); тип III (текущие осмотры кровель и обслуживание оборудования на крыше более одного раза в неделю) |
Наличие теплоизоляционного слоя | С утеплителем |
Тип теплоизоляции | Пенополиизоцианурат (PIR) |
Справочная толщина теплоизоляции для расчетного (проектного) сопротивления теплопередачи R=4,0 и с учетом коэф. теплотехнической однородности r=0,9. | PIR =110 мм (50 мм + 60 мм) |
Метод крепления теплоизоляционного слоя | Свободная укладка |
Тип гидроизоляции | Битумно-полимерный рулонный материал (БРМ) |
Способ монтажа гидроизоляции | Наплавление |
Обеспечение устойчивости гидроизоляции к ветровым нагрузкам | Приклеенный кровельный ковер, требования к прочности сцепления согласно СП 17.13330.2017 |
Тип основания под кровельный ковер | ЛПП / ЦСП-1 (сборная стяжка) |
Максимально допустимая площадь кровли без устройства противопожарных поясов | Без ограничений |
Предел огнестойкости конструкции по ГОСТ 30247.0-94, ГОСТ 30247.1-94 | REI 30 - REI 120 |
Класс пожарной опасности конструкции | К0(45) |
Наличие сертификата на КП0 | Да |
Масса крыши (без учета несущего основания и уклонообразующего слоя), кг/м2 | 52.6 |
Срок гарантии на систему | до 15 лет |
Ориентировочная стоимость материалов на 1 кв.м системы (с НДС), руб/м2 *(1) | 6721 руб/м2 |
- 1) Максимально допустимая площадь кровли без устройства противопожарных поясов согласно СП 17.13330.2017.
- 2) Класс пожарной опасности конструкции, Предел огнестойкости конструкции согласно Заключению по оценке пределов огнестойкости и классов пожарной опасности покрытий, ФГБУ ВНИИПО МЧС России, 2024.
- 3) Группа пожарной опасности кровли согласно сертификату соответствия.
- 4) В случае применения Техноэласт ЭКП или Техноэласт Декор максимально допустимая площадь кровли определяется согласно СП 17.13330.2017.
- 5) Масса 1 м² величина справочная, при проектировании использовать значение для конкретного объекта, полученное расчетным методом.
- *(1) Ориентировочная стоимость материалов на 1 кв.м системы (с НДС и стоимостью доставки), руб.
Расчет произведен исходя из стоимости основных материалов системы (без учета кровельного основания) для г. Москва для площади конструкции 1000 м.кв.
Для неэксплуатируемых систем в стоимость также включена цена монолитной/сборной стяжки с учетом стоимости работ.
Стоимость материалов для создания уклонов на кровле не учтена.
Итоговая стоимость зависит от региона строительства объекта и его площади.
Указанная стоимость не является публичной офертой.
