ТН-КРОВЛЯ Универсал КМС
19
назад

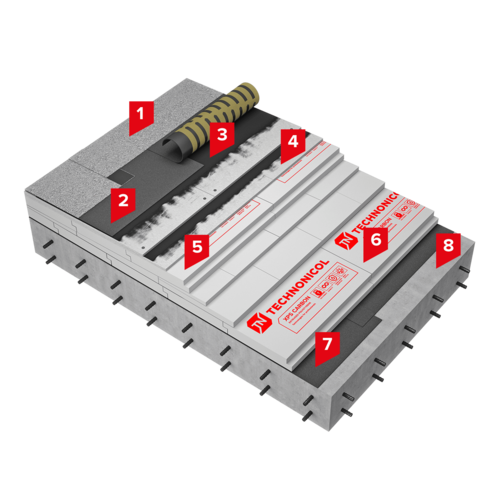

Система неэксплуатируемой крыши по бетонному основанию без применения «мокрых» процессов
-
1
-
2
-
3
-
4Сборная стяжка - два слоя АЦЛ, общей толщиной не менее 20 мм
-
5
-
6
-
7
-
8Железобетонное основание
Альтернативные материалы
***
По согласованию с потребителем возможно изготовление плит других размеров и применение других марок экструзионного пенополистирола ТЕХНОНИКОЛЬ
****
Описание
Документация
Технические сервисы
Наверх
Описание системы:
Особенностью данной системы является возможность ее монтажа даже при температуре до минус 15 °С, а также при попадании небольшого количества влаги в кровельный пирог в процессе монтажа.
В качестве пароизоляции по бетонному основанию применяется наплавляемый материал Биполь ЭПП. Материал надежно защищает кровельный пирог от насыщения паром, при этом устойчив к возможным механическим повреждениям в условиях монтажа.
В качестве теплоизоляционного слоя используется экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON ECO, отличающийся низким водопоглощением и высокой прочностью на сжатие.
Для устройства разуклонки (в т.ч. в ендовах) применяются клиновидные плиты из экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON PROF SLOPE, использование которых способно облегчить вес кровельной конструкции, сэкономить время на укладку всей системы, а также создать на кровле уклон без применения «мокрых» процессов, что очень важно в условиях низких температур. Применение в системе сборной стяжки из двух листов АЦЛ позволяет производить монтаж системы практически в любое время года.
В системе используется двухслойный «дышащий» битумно-полимерный кровельный ковер, который позволяет избежать образования вздутий на ее поверхности за счет применения в качестве нижнего слоя специального материала Унифлекс ВЕНТ ЭПВ.
Согласно заключению ФГБУ ВНИИПО МЧС России кровельная конструкция имеет класс пожарной опасности К0 (45) и в зависимости от параметров железобетонной плиты предел огнестойкости REI 30 - REI 90, что позволяет применять систему в качестве покрытий в зданиях и сооружениях любой степени огнестойкости и с любым классом конструктивной пожарной опасности.
Область применения:
Систему ТН-КРОВЛЯ Универсал КМС эффективно применяют при монтаже крыши в любое время года на объектах жилого и общественного назначения с несущими конструкциями из железобетона.
Производство работ:
Согласно СТО 72746455-4.7.2-2016 «Строительные системы ТЕХНОНИКОЛЬ для коттеджного и малоэтажного строительства».
