ТН-КРОВЛЯ Терраса
-

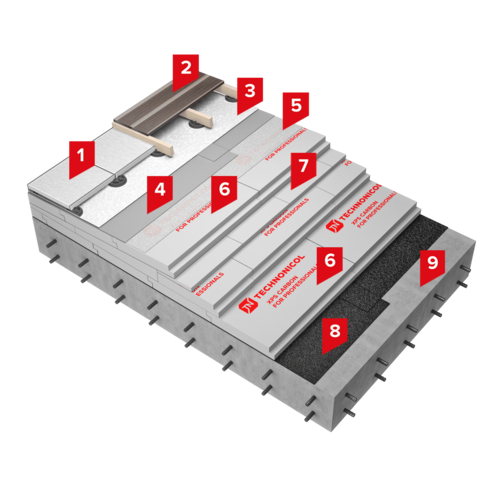

1Тротуарная плитка толщиной не менее 40 мм на регулируемых опорахДекинговая доска, керамогранитная плитка
-
2Террасная доска
-
Термоскрепленный геотекстиль развесом от 100 г/м2
-
9Железобетонное основание
ОПИСАНИЕ:
В качестве балласта и эксплуатируемого слоя в системе рекомендуется использовать - тротуарную плитку, толщиной не менее 40 мм, установленную на регулируемые опоры. Кровельный ковер выполняется из полимерной мембраны LOGICROOF V-GR, армированной стеклохолстом, которая обладает повышенной устойчивостью на прокол. Для дополнительной защиты полимерной мембраны от проколов на неё укладывается иглопробивной термообработанный геотекстиль ТЕХНОНИКОЛЬ развесом не менее 300 г/м2 и только затем эксплуатируемый слой. Для устройства теплоизоляционного слоя применяется утеплитель на основе экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON ECO, отличающийся высокими теплоизолирующими характеристиками и повышенной прочностью на сжатие. Между ПВХ мембранной и экструзионным пенополистиролом необходимо предусмотреть разделительный слой – стеклохолст, развесом не менее 100 г/м2. В качестве пароизоляции по бетонному основанию применяется наплавляемый материал Технобарьер. Он надежно защищает кровельный пирог от насыщения паром, при этом устойчив к возможным механическим повреждениям в условиях монтажа. Гибкость материала до минус 20 °С делает возможным устройство пароизоляции при отрицательных температурах.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется для устройства балластных крыш по традиционной схеме (гидроизоляция поверх теплоизоляции) с учетом пешеходных нагрузок при новом строительстве на крышах современных многофункциональных комплексов, жилых и общественных зданий.
ПРОЕКТИРОВАНИЕ СОГЛАСНО:
− СТО 72746455-4.1.1-2020 Изоляционные системы. Крыши неэксплуатируемые с водоизоляционным ковром из
рулонных битумно-полимерных и полимерных материалов. Техническое описание. Требования
к проектированию, материалам, изделиям и конструкциям;
− Руководству по проектированию и устройству кровель из полимерных мембран.
ПРОИЗВОДСТВО РАБОТ СОГЛАСНО:
− Инструкции по монтажу однослойной кровли из полимерной мембраны;
− Руководству по проектированию и устройству кровель из полимерных мембран.
ГАРАНТИЯ:
Гарантийный срок на водонепроницаемость системы составляет до 10 лет в случае применения полимерной мембраны толщиной 1,2 мм и до 15 лет в случае применения мембраны толщиной 1,5 мм и выше. Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техническом листе, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.
– Геотекстиль 300 г/м2
– LOGICROOF V-GR
– Стеклохолст
– XPS CARBON PROF
– Технобарьер
Защитный слой - НГ
Основание под кровлю – Г4 (Г3)
Теплоизоляция (в 1 или 2 слоя) – Г4 (Г3)
- Экспертная оценка инженеров технического центра ТЕХНОНИКОЛЬ.
- Согласно Заключению по оценке пределов огнестойкости и классов пожарной опасности покрытий, ФГБУ ВНИИПО МЧС России.
При использовании по нижнему поясу профилированного листа огнезащитных плит ТЕХНО ОЗМ толщиной не менее 40 мм значения пожарных показателей для системы будут К0 (30) и RE 30. - Определяется в соответствии с СП17.13330.2017 табл.5.2. Ограничение площади реализуется противопожарными рассечками.
- Согласно сервису "Система гарантий ТЕХНОНИКОЛЬ".
- Требуемое сопротивление теплопередаче ограждающей конструкции (R=4,0 – справочное значение).
- Интенсивность обслуживания крыши согласно СП17.13330.2017 п.5.2.9, табл.К.1.:
Тип I – Сезонные осмотры кровель, на которых не установлено оборудование (выход на кровлю два раза в год);
Тип II – Текущие осмотры кровель (еженедельно) и обслуживание оборудования на крыше (выход на кровлю не более одного раза в неделю);
Тип III – Текущие осмотры кровель (ежедневно) и обслуживание оборудования на крыше (выход на кровлю более одного раза в неделю). - Величина справочная, при проектировании использовать значение для конкретного объекта, полученное расчетным методом.
Рекомендованные системы ТЕХНОНИКОЛЬ – системы, обладающие исключительными характеристиками, направленными на повышение безопасности, энергоэффективности и долговечности зданий и сооружений.
Классификационная характеристика конструкции, определяемая в связи с классом конструктивной пожарной опасности здания. Классы конструктивной пожарной опасности зданий принимаются в соответствии с требованиями нормативных документов по пожарной безопасности, главным образом по СП 2.13130.2020.
Определяется:
- Проведением испытаний по ГОСТ 30403 для ограждающих конструкций и по ГОСТ 31251 для фасадных систем.
- Расчетно-аналитическим способом, в соответствии с методиками установленными нормативными документами по пожарной безопасности, в отношении конструкций аналогичных по составу и конструктивному исполнению ранее испытанным.
