ТН-КРОВЛЯ Терраса Стяжка
![](https://nav.tn.ru/pim/5/2/7/9/5279b0317ef63c5572083eafdfe35621df4ff8d2_solid_prof_terrasa_m.png?response-content-disposition=filename="ТН_КРОВЛЯ Терраса Стяжка.png")

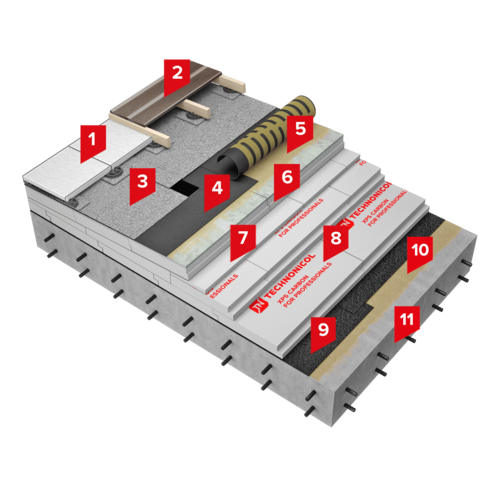

ТН-КРОВЛЯ Терраса Стяжка
-
1Тротуарная плитка на регулируемых опорах
-
11Железобетонное основание
Описание системы:
В качестве балласта и эксплуатируемого слоя в системе рекомендуется использовать - тротуарную плитку, толщиной не менее 40 мм, установленную на регулируемые опоры. Кровельный ковер состоит из двух слоев битумно-полимерного материала. В системе используется двухслойный «дышащий» битумно-полимерный кровельный ковер, который позволяет избежать образования вздутий на ее поверхности, за счет применения в качестве нижнего слоя специальный материал Унифлекс ВЕНТ ЭПВ. Верхний слой из битумно-полимерного материала Техноэласт К ЭКП наплавляется на нижний слой кровли.
В конструкции применены в качестве нижнего слоя теплоизоляционные плиты из экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON ECO, в качестве верхнего теплоизоляционного слоя - ТЕПЛОСТЯЖКА (Сэндвич ТЕХНОНИКОЛЬ Ц-XPS). Теплоизоляционные плиты укладываются свободно. ТЕПЛОСТЯЖКА (Сэндвич ТЕХНОНИКОЛЬ Ц-XPS) представляют собой плиты из экструзионного пенополистирола, покрытые защитным слоем из высокопрочной цементной стяжки. Наличие защитного слоя из высокопрочной цементной стяжки избавляет от необходимости устраивать сборную или цементно-песчаную стяжку, значительно упрощая монтаж и обеспечивает отличные эксплуатационные свойства.
При необходимости выполнения на крыше основных и контруклонов используют плиты теплоизоляционные XPS ТЕХНОНИКОЛЬ CARBON PROF SLOPE.
В качестве пароизоляции по бетонному основанию применяется наплавляемый материал Технобарьер. Технобарьер надежно защищает кровельный пирог от насыщения паром, при этом устойчив к возможным механическим повреждениям в условиях монтажа. Гибкость материала до минус 20 °С делает возможным устройство пароизоляции при отрицательных температурах.
Область применения:
Применяется для устройства крыш с террасой по традиционной схеме (гидроизоляция поверх теплоизоляции) при новом строительстве зданий.
Проектирование согласно:
Руководства по проектированию, монтажу и эксплуатации
Стандарты организации (СТО) на проектирование и применение
Производство работ согласно:
Инструкции по монтажу
Руководства по проектированию, монтажу и эксплуатации
Гарантия:
Гарантийный срок на водонепроницаемость системы ТН-КРОВЛЯ Терраса Стяжка составляет 15 лет.
Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техлисте, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.
- 1 Величины расходов справочные и приведены для рядовой поверхности, расход материалов для примыканий и сложных геометрических поверхностей рассчитывается согласно проекту.
- 2 Толщина клиновидной изоляции определяется согласно проекту.
- 3 Толщина теплоизоляции определяется согласно теплотехническому расчету.
- 4 Показатель толщина для материала Унифлекс ВЕНТ ЭПВ не нормируется, в таблице указано справочное усредненное значение
- толщины слоя по мелкозернистой посыпке/ по битумно-полимерной полоске с отклонением +/- 5 %.
- 5 Показатель толщина для материалов Технобарьер не нормируется, в таблице указано справочное усредненное значение толщины слоя с отклонением +/- 5 %.
- 6 нн – слой по толщине не нормируется.
Характеристики системы:
Наименование показателя | Значение |
Сегмент строительства | Индивидуальное жилищное строительство |
Рекомендации ТЕХНОНИКОЛЬ | Эксперты рекомендуют |
Тип несущего основания системы | Монолитный ж/б |
Тип крыши по степени эксплуатации | Пешеходная нагрузка |
Наличие теплоизоляционного слоя | С утеплителем |
Тип теплоизоляции | Экструзионный пенополистирол (XPS) |
Справочная толщина теплоизоляции для расчетного (проектного) сопротивления теплопередачи R=4,0 и с учетом коэф. теплотехнической однородности r=0,9. | XPS =170 мм |
Метод крепления теплоизоляционного слоя | Свободная укладка |
Тип гидроизоляции | Битумно-полимерный рулонный материал (БРМ) |
Способ монтажа гидроизоляции | Наплавление |
Обеспечение устойчивости гидроизоляции к ветровым нагрузкам | Использование балласта (по ветровому расчету) |
Тип основания под кровельный ковер | Ц-XPS |
Максимально допустимая площадь кровли без устройства противопожарных поясов | Без ограничений |
Предел огнестойкости конструкции по ГОСТ 30247.0-94, ГОСТ 30247.1-94 | REI 30 - REI 120 |
Класс пожарной опасности конструкции | К0(45) |
Наличие сертификата на КП0 | Нет |
Масса крыши (без учета несущего основания и уклонообразующего слоя), кг/м2 | 138.45 |
