ТН-КРОВЛЯ Терраса PIR
![](https://nav.tn.ru/pim/0/4/5/b/045b60b63ca27ee846144cce89c3a42e53233a72__________________________________PIR_m.png?response-content-disposition=filename="ТН_КРОВЛЯ Терраса PIR.png")

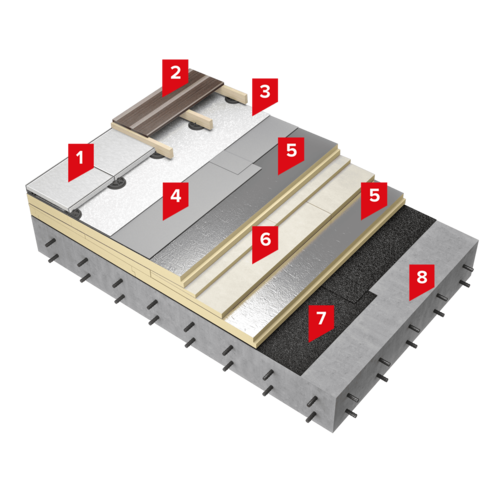

ТН-КРОВЛЯ Терраса PIR
-
1Тротуарная плитка на регулируемых опорах
- Декинговая доска
- Керамогранитная плитка
-
- Полимерная плёнка, плотностью не менее 500 г/м²
-
8Железобетонное основание
Ориентировочная стоимость материалов на 1 кв.м системы (с НДС и стоимостью доставки), руб.
Расчет произведен исходя из стоимости основных материалов системы (без учета кровельного основания) для г. Москва для площади конструкции 1000 м.кв.
Для неэксплуатируемых систем в стоимость также включена цена монолитной/сборной стяжки с учетом стоимости работ.
Стоимость материалов для создания уклонов на кровле не учтена.
Итоговая стоимость зависит от региона строительства объекта и его площади.
Указанная стоимость не является публичной офертой.
Описание системы:
В качестве балласта и эксплуатируемого слоя в системе рекомендуется использовать - тротуарную плитку, толщиной не менее 40 мм, установленную на регулируемые опоры. Кровельный ковер выполняется из полимерной мембраны LOGICROOF V-GR, армированной стеклохолстом, которая обладает повышенной устойчивостью на прокол. Для дополнительной защиты полимерной мембраны от проколов на неё укладывается иглопробивной термофиксированный геотекстиль ТЕХНОНИКОЛЬ ПРОФ КРОВЛЯ 300 развесом не менее 300 г/м2 и только затем эксплуатируемый слой. Для устройства теплоизоляционного слоя применяются плиты на основе жесткого пенополиизоцианурата LOGICPIR PROF Ф/Ф, имеющие группу горючести Г1. За счет низкой теплопроводности теплоизоляции, толщина и общий вес системы значительно снижены, по сравнению с системами с традиционным утеплителем.
Высокая прочность и стойкость плит LOGICPIR PROF Ф/Ф к сосредоточенным нагрузкам позволяет выдерживать эксплуатационные нагрузки, возникающие в балластной системе и увеличить межремонтный срок службы кровли. В качестве пароизоляции по бетонному основанию применяется наплавляемый материал Технобарьер. Он надежно защищает кровельный пирог от насыщения паром, при этом устойчив к возможным механическим повреждениям в условиях монтажа. Гибкость материала до минус 20 °С делает возможным устройство пароизоляции при отрицательных температурах.
Область применения:
Применяется для устройства балластных крыш по традиционной схеме (гидроизоляция поверх теплоизоляции) с учетом пешеходных нагрузок при новом строительстве на крышах современных многофункциональных комплексов, жилых и общественных зданий.
Проектирование согласно:
Руководства по проектированию, монтажу и эксплуатации
Стандарты организации (СТО) на проектирование и применение
- СТО 72746455-4.8.1-2023 Строительные системы зданий и сооружений. Обеспечение пожарной безопасности при проектировании.
- СТО 72746455-4.1.1-2020 Изоляционные системы. Крыши с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям.
Производство работ согласно:
Инструкции по монтажу
- Инструкция по монтажу однослойной кровли из полимерной мембраны
- Инструкция по монтажу клиновидной изоляции CARBON PROF SLOPE
Руководства по проектированию, монтажу и эксплуатации
Гарантия:
Гарантийный срок на водонепроницаемость системы составляет до 10 лет в случае применения полимерной мембраны толщиной 1,2 мм и до 15 лет в случае применения мембраны толщиной 1,5 мм и выше. Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техническом листе, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.
- 1 Величины расходов справочные и приведены для рядовой поверхности, расход материалов для примыканий и сложных геометрических поверхностей рассчитывается согласно проекту.
- 2 Необходимый вес балласта, а также количество дополнительных крепежных элементов рассчитывается в зависимости от ветровых нагрузок согласно СП 20.13330.2016, но не менее приведенного: при высоте здания до 20 м: центральная зона - не менее 50 кг/м², краевая и угловая зона – не менее 75 кг/м²; при высоте здания 20-40 м: центральная зона - не менее 75 кг/м², краевая и угловая зона – не менее 90 кг/м².
- 3 Выполнение примыканий к парапетной части здания, зенитным фонарям и другим вертикальным конструкциям здания на крыше, выполняют с использованием полимерной мембраны, армированной полиэстеровой сеткой, например, LOGICROOF V-RP. Для устройства примыканий к стойкам под оборудования, трубам малого и большого диаметра, антеннам, мачтам и другим элементам, которые насквозь проходят кровельное покрытие, применяется неармированная полимерная мембрана LOGICROOF V-SR.
- 4 Толщина теплоизоляции определяется согласно теплотехническому расчету. Возможно применение теплоизоляции в один слой.
Характеристики системы:
Наименование показателя | Значение |
Сегмент строительства | Индивидуальное жилищное строительство |
Рекомендации ТЕХНОНИКОЛЬ | Разрешенная |
Тип несущего основания системы | Монолитный ж/б; Сборные многопустотные и ребристые плиты |
Тип крыши по степени эксплуатации | Пешеходная нагрузка |
Допустимая интенсивность эксплуатационной нагрузки согласно СП17.13330.2017 | Пешеходная нагрузка |
Наличие теплоизоляционного слоя | С утеплителем |
Тип теплоизоляции | Пенополиизоцианурат (PIR) |
Справочная толщина теплоизоляции для расчетного (проектного) сопротивления теплопередачи R=4,0 и с учетом коэф. теплотехнической однородности r=0,9. | PIR =110 мм (50 мм + 60 мм) |
Метод крепления теплоизоляционного слоя | Свободная укладка |
Тип гидроизоляции | Полимерная мембрана (ПВХ) |
Способ монтажа гидроизоляции | Свободная укладка |
Тип основания под кровельный ковер | Теплоизоляция |
Предел огнестойкости конструкции по ГОСТ 30247.0-94, ГОСТ 30247.1-94 | REI 30 - REI 120 |
Класс пожарной опасности конструкции | К0(45) |
Масса крыши (без учета несущего основания и уклонообразующего слоя), кг/м2 | 101.6 |
Срок гарантии на систему | до 15 лет |
Ориентировочная стоимость материалов на 1 кв.м системы (с НДС), руб/м2 *(1) | 5829 руб/м2 |
- Класс пожарной опасности конструкции, Предел огнестойкости конструкции согласно Заключению по оценке пределов огнестойкости и классов пожарной опасности покрытий, ФГБУ ВНИИПО МЧС России, 2019.
- Масса 1 м² величина справочная, при проектировании использовать значение для конкретного объекта, полученное расчетным методом.
- *(1) Ориентировочная стоимость материалов на 1 кв.м системы (с НДС и стоимостью доставки), руб.
Расчет произведен исходя из стоимости основных материалов системы (без учета кровельного основания) для г. Москва для площади конструкции 1000 м.кв.
Для неэксплуатируемых систем в стоимость также включена цена монолитной/сборной стяжки с учетом стоимости работ.
Стоимость материалов для создания уклонов на кровле не учтена.
Итоговая стоимость зависит от региона строительства объекта и его площади.
Указанная стоимость не является публичной офертой.
