ТН-КРОВЛЯ Стандарт Терраса
![](https://nav.tn.ru/pim/e/3/2/c/e32c4e1e85df0eda7a0a3dd40cd97fe0a8db9496___________________________________________________m.png?response-content-disposition=filename="ТН_КРОВЛЯ Стандарт Терраса.png")

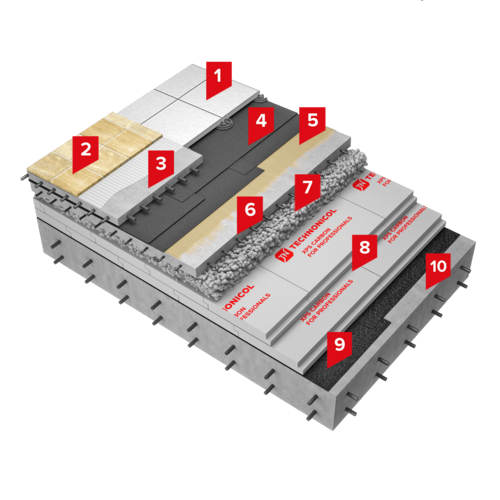

ТН-КРОВЛЯ Стандарт Терраса
-
1Тротуарная плитка на регулируемых опорах
-
2Тротуарная плитка
-
3Армированная цементно-песчаная стяжка
-
6Армированная цементно-песчаная стяжка
-
10Железобетонное основание
Ориентировочная стоимость материалов на 1 кв.м системы (с НДС и стоимостью доставки), руб.
Расчет произведен исходя из стоимости основных материалов системы (без учета кровельного основания) для г. Москва для площади конструкции 1000 м.кв.
Для неэксплуатируемых систем в стоимость также включена цена монолитной/сборной стяжки с учетом стоимости работ.
Стоимость материалов для создания уклонов на кровле не учтена.
Итоговая стоимость зависит от региона строительства объекта и его площади.
Указанная стоимость не является публичной офертой.
Описание системы:
Система разработана с учетом пешеходных нагрузок и применяется при строительстве открытых террас на крышах современных многофункциональных комплексов и рекомендуется применять для эффективного и эстетического использования, например, для дополнительного места для отдыха.
В данной системе возможно два варианта устройства защитного покрытия: основным вариантом служит тротуарная плитка, которая устанавливается непосредственно на специальные пластиковые опоры, альтернативный вариант - защитная армированная цементно-песчаная стяжка, устраиваемая поверх водоизоляционного ковра с последующей укладкой плитки.
В системе применяется двухслойный водоизоляционный ковер из наплавляемых битумно-полимерных материалов Техноэласт ЭПП.
Механическую прочность и надежность системы обусловлена армированной стяжкой, которую устраивают поверх уклонообразующего слоя из керамзитобетона.
В качестве основного слоя теплоизоляции применяется утеплитель экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF, отличающийся высокими теплоизолирующими характеристиками и повышенной прочностью на сжатие.
В качестве пароизоляции по бетонному основанию применяется наплавляемый материал Технобарьер. Технобарьер надежно защищает кровельный пирог от насыщения паром, при этом устойчив к возможным механическим повреждениям в условиях монтажа. Гибкость материала до минус 20 °С делает возможным устройство пароизоляции при отрицательных температурах.
Область применения:
Открытие террасы на крышах жилых, административных и общественных зданий.
Проектирование согласно:
Руководства по проектированию, монтажу и эксплуатации
- ТЕХНОЭЛАСТ. Руководство по проектированию и устройству кровель из битумно-полимерных материалов
- Руководство по проектированию и устройству эксплуатируемых и зеленых крыш
Стандарты организации (СТО) на проектирование и применение
- СТО 72746455-4.1.7-2021 Изоляционные системы ТехноНИКОЛЬ. Крыши озеленяемые и эксплуатируемые. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям
- СТО 72746455-4.1.1-2020 Изоляционные системы. Крыши с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям.
Производство работ согласно:
Инструкции по монтажу
Руководства по проектированию, монтажу и эксплуатации
- ТЕХНОЭЛАСТ. Руководство по проектированию и устройству кровель из битумно-полимерных материалов
- Руководство по проектированию и устройству эксплуатируемых и зеленых крыш
Гарантия:
Гарантийный срок на водонепроницаемость системы ТН-КРОВЛЯ СТАНДАРТ ТЕРРАСА составляет 15 лет.
Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техлисте, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.
- 1 Величины расходов справочные и приведены для рядовой поверхности, расход материалов для примыканий и сложных геометрических поверхностей рассчитывается согласно проекту.
- 2 Толщина клиновидной изоляции определяется согласно проекту.
- 3 Толщина теплоизоляции определяется согласно теплотехническому расчету.
Характеристики системы:
Наименование показателя | Значение |
Сегмент строительства | Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Разрешенная |
Тип несущего основания системы | Монолитный ж/б; Сборные многопустотные и ребристые плиты |
Тип крыши по степени эксплуатации | Пешеходная нагрузка |
Допустимая интенсивность эксплуатационной нагрузки согласно СП17.13330.2017 | Пешеходная нагрузка |
Наличие теплоизоляционного слоя | С утеплителем |
Тип теплоизоляции | Экструзионный пенополистирол (XPS) |
Справочная толщина теплоизоляции для расчетного (проектного) сопротивления теплопередачи R=4,0 и с учетом коэф. теплотехнической однородности r=0,9. | XPS =170 мм |
Метод крепления теплоизоляционного слоя | Свободная укладка |
Тип гидроизоляции | Битумно-полимерный рулонный материал (БРМ) |
Способ монтажа гидроизоляции | Наплавление |
Тип основания под кровельный ковер | Ц.п. стяжка (монолитная) |
Максимально допустимая площадь кровли без устройства противопожарных поясов | Без ограничений |
Предел огнестойкости конструкции по ГОСТ 30247.0-94, ГОСТ 30247.1-94 | REI 30 - REI 120 |
Класс пожарной опасности конструкции | К0(45) |
Наличие сертификата на КП0 | Не нормируется |
Масса крыши (без учета несущего основания и уклонообразующего слоя), кг/м2 | 290.25 |
Срок гарантии на систему | до 15 лет |
Ориентировочная стоимость материалов на 1 кв.м системы (с НДС), руб/м2 *(1) | 3645 руб/м2 |
- Максимально допустимая площадь кровли без устройства противопожарных поясов согласно СП 17.13330.2017.
- Класс пожарной опасности конструкции, Предел огнестойкости конструкции согласно Заключению по оценке пределов огнестойкости и классов пожарной опасности покрытий, ФГБУ ВНИИПО МЧС России, 2022.
- Масса 1 м² величина справочная, при проектировании использовать значение для конкретного объекта, полученное расчетным методом.
- *(1) Ориентировочная стоимость материалов на 1 кв.м системы (с НДС и стоимостью доставки), руб.
Расчет произведен исходя из стоимости основных материалов системы (без учета кровельного основания) для г. Москва для площади конструкции 1000 м.кв.
Для неэксплуатируемых систем в стоимость также включена цена монолитной/сборной стяжки с учетом стоимости работ.
Стоимость материалов для создания уклонов на кровле не учтена.
Итоговая стоимость зависит от региона строительства объекта и его площади.
Указанная стоимость не является публичной офертой.
