ТН-КРОВЛЯ Стандарт PIR

ТН-КРОВЛЯ Стандарт PIR

Система неэксплуатируемой крыши по бетонному основанию
ТН-КРОВЛЯ Стандарт PIR
  • REI 30 - REI 90
  • КП0

ТН-КРОВЛЯ Стандарт PIR

Описание
Характеристики
Документация
Калькуляторы
Сервисы
Видео

ОПИСАНИЕ:

Кровельный ковер состоит из двух слоев битумно-полимерного материала. В системе используется двухслойный «дышащий» битумно-полимерный кровельный ковер, который позволяет избежать образования вздутий на ее поверхности, за счет применения в качестве нижнего слоя специальный материал Унифлекс ВЕНТ ЭПВ. Верхний слой из битумно-полимерного материала Техноэласт ПЛАМЯ СТОП (с повышенными противопожарными характеристиками – РП1, В2) наплавляется на нижний слой кровли.

Механическую прочность и надежность системы обусловлена армированной стяжкой, которую устраивают поверх уклонообразующего слоя из керамзита.

Теплоизоляционный слой в системе выполняется из жестких пенополиизоциануратных плит LOGICPIR PROF СХ/СХ. При необходимости выполнения на крыше основных и контруклонов используют плиты теплоизоляционные LOGICPIR SLOPE.

В качестве пароизоляции по бетонному основанию применяется наплавляемый материал Технобарьер. Технобарьер надежно защищает кровельный пирог от насыщения паром, при этом устойчив к возможным механическим повреждениям в условиях монтажа. Гибкость материала до минус 20 °С делает возможным устройство пароизоляции при отрицательных температурах.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Крыши жилых, административных, общественных и промышленных зданий без ограничения по площади применения.

ПРОЕКТИРОВАНИЕ СОГЛАСНО:

− СТО 72746455-4.1.1-2020 Изоляционные системы. Крыши с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям;
− Руководству по проектированию и устройству кровель из битумно-полимерных материалов.

ПРОИЗВОДСТВО РАБОТ СОГЛАСНО:

− Инструкции по устройству кровли из битумно-полимерных материалов по железобетонному основанию;
− Руководству по проектированию и устройству кровель из битумно-полимерных материалов.

ГАРАНТИЯ:

Гарантийный срок на водонепроницаемость системы ТН-КРОВЛЯ СТАНДАРТ PIR составляет 15 лет.
Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техлисте, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.

Развернуть описание
Технические характеристики системы и материалов, входящих в её состав
Наименование системы
ТН-КРОВЛЯ Стандарт PIR
Шифр системы / Альбом технических решений
ПК-05-03-RU
Рекомендации ТЕХНОНИКОЛЬ*(1)
Разрешенная
Тип строительства
Промышленное и гражданское строительство
Стадия строительства
Новое строительство
Предел огнестойкости по ГОСТ 30247.0-94, ГОСТ 30247.1-94*(2)
REI 30 - REI 90
Группа пожарной опасности кровли по ГОСТ Р 56026-2014*(3)
КП0
Максимально допустимая площадь кровли без устройства противопожарных поясов*(4)
Без ограничений
Срок гарантии на систему*(5)
15 лет

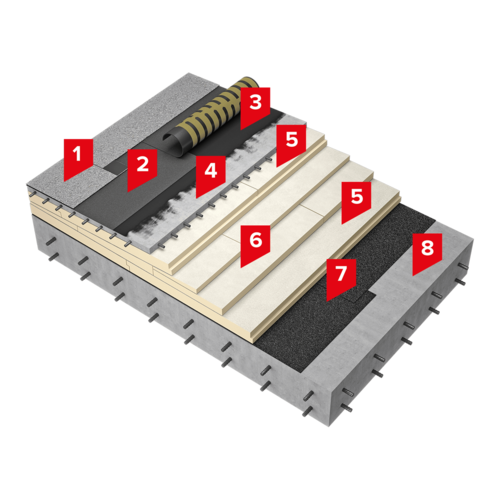

Состав системы
– Техноэласт ПЛАМЯ СТОП
– Унифлекс ВЕНТ ЭПВ
– Праймер №08
– Ц.п. стяжка
– LOGICPIR PROF СХМ/СХМ
– Технобарьер
– Ж/б основание
Толщина теплоизоляции для R=4,0*(6)
Теплоизоляция (в 1 или 2 слоя): 130 мм (PIR)
Пожарно-технические показатели компонентов системы, согласно: ФЗ № 123-ФЗ; СП 17.13330 Кровли
Водоизоляционный ковер - РП1, В2
Основание под кровлю – НГ
Теплоизоляция (верх) – Г4
Тип крыши по степени эксплуатации
Обслуживание кровли
Особенности
Классическое решение, проверенное временем
Отсутствие противопожарных рассечек сокращает сроки монтажа
Простая и широкораспростаненная технология монтажа без применения специального оборудования
Высокая механическая прочность основания под водоизоляционный слой за счет применения стяжки
Возможность устройства «дышащей» кровли за счет применения специальных материалов
Метод укладки кровельных материалов
Наплавление
Сезонность выполнения работ
Необходимы доп. мероприятия
Масса одного квадратного метра крыши (без учета несущего основания), кг*(7)
112,8
Примечания:

Разрешенные системы ТЕХНОНИКОЛЬ – системы, обладающие высокими потребительскими характеристиками, направленными на повышение безопасности, энергоэффективности, долговечности зданий и сооружений. Разрешенные Системы соответствуют нормам безопасности и имеют необходимую разрешительную документацию для их применения в стране присутствия.

Классификационная характеристика покрытий крыши здания, определяемая по ГОСТ Р 56026. Определяет устойчивость кровельных покрытий к воздействию единичного источника зажигания сверху. Применяется при оценке допустимой площади неэксплуатируемой крыши по СП 17.13330.2017.

Определяется:


Для достижения группы пожарной опасности кровли КП0 (по ГОСТ Р 56026-2014) необходимо применять: ELVATOP V-RP толщиной 1,5 мм, LOGICROOF V-RP, LOGICROOF V-RP ARCTIC, ECOPLAST V-RP, SINTOPLAN RT толщиной 2 мм и LOGICROOF PRO V-RP FR, LOGICROOF V-RP FR толщиной 1,2 мм.
