ТН-КРОВЛЯ Стандарт КВ
![](https://nav.tn.ru/pim/e/e/e/b/eeeb4aed88f944ceb88b9a448cbee6c18f8a0de8_standart_kv_geo_m.png?response-content-disposition=filename="ТН_КРОВЛЯ Стандарт КВ.png")

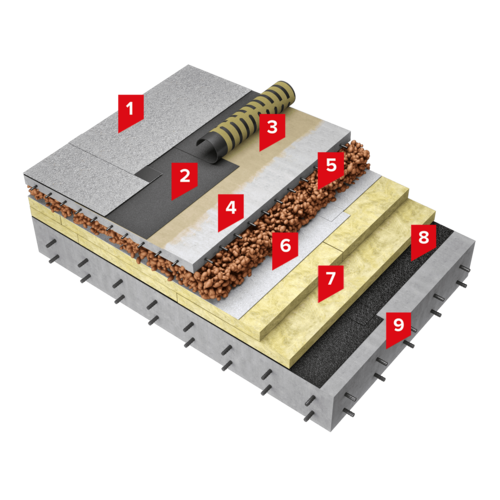

ТН-КРОВЛЯ Стандарт КВ
-
4Армированная цементно-песчаная стяжка
-
5Уклонообразующий слой из керамзитового гравия
-
9Железобетонное основание
Ориентировочная стоимость материалов на 1 кв.м системы (с НДС и стоимостью доставки), руб.
Расчет произведен исходя из стоимости основных материалов системы (без учета кровельного основания) для г. Москва для площади конструкции 1000 м.кв.
Для неэксплуатируемых систем в стоимость также включена цена монолитной/сборной стяжки с учетом стоимости работ.
Стоимость материалов для создания уклонов на кровле не учтена.
Итоговая стоимость зависит от региона строительства объекта и его площади.
Указанная стоимость не является публичной офертой.
Описание системы:
В системе используется двухслойный «дышащий» битумно-полимерный водоизоляционный ковер, который позволяет избежать образования вздутий на ее поверхности, за счет применения в качестве нижнего слоя специальный материал Унифлекс ВЕНТ ЭПВ. Верхний слой из битумно-полимерного материала Техноэласт ПЛАМЯ СТОП (с повышенными противопожарными характеристиками – РП1, В2) наплавляется на нижний слой кровли.
Механическую прочность и надежность системы обусловлена армированной стяжкой, которую устраивают поверх уклонообразующего слоя из керамзита.
В качестве теплоизоляции в системе применяется негорючий утеплитель из каменной ваты ТЕХНОРУФ Н ПРОФ. Для исключения увлажнения теплоизоляционного слоя в процессе устройства цементно-песчаной стяжки в решении применяется геотекстиль иглопробивной термофиксированный ТЕХНОНИКОЛЬ ПРОФ 300.
В качестве пароизоляции по бетонному основанию применяется наплавляемый материал Технобарьер. Технобарьер надежно защищает кровельный пирог от насыщения паром, при этом устойчив к возможным механическим повреждениям в условиях монтажа. Гибкость материала до минус 20 °С делает возможным устройство пароизоляции при отрицательных температурах.
Область применения:
Крыши жилых, административных, общественных и промышленных зданий без ограничения по площади применения.
Проектирование согласно:
Руководства по проектированию, монтажу и эксплуатации
Стандарты организации (СТО) на проектирование и применение
Производство работ согласно:
Инструкции по монтажу
Руководства по проектированию, монтажу и эксплуатации
Гарантия:
Гарантийный срок на водонепроницаемость системы ТН-КРОВЛЯ СТАНДАРТ КВ составляет 15 лет.
Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техлисте, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.
- 1 Величины расходов справочные и приведены для рядовой поверхности, расход материалов для примыканий и сложных геометрических поверхностей рассчитывается согласно проекту.
- 2 Толщина клиновидной изоляции определяется согласно проекту.
- 3 Толщина теплоизоляции определяется согласно теплотехническому расчету.
- 4 Показатель толщина для материала Унифлекс ВЕНТ ЭПВ не нормируется, в таблице указано справочное усредненное значение толщины слоя по мелкозернистой посыпке / по битумно-полимерной полоске с отклонением +/- 5 %.
- 5 Показатель толщина для материала Технобарьер не нормируется, в таблице указано справочное усредненное значение толщины слоя с отклонением +/- 5 %.
- 6 Допускается в качестве пароизоляционного слоя применение материалов Биполь ЭПП, Унифлекс ЭПП или Техноэласт ЭПП при соответствии требованиям раздела 8 СП 50.13330 «Тепловая защита зданий».
Характеристики системы:
Наименование показателя | Значение |
Сегмент строительства | Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Разрешенная |
Тип несущего основания системы | Монолитный ж/б; Сборные многопустотные и ребристые плиты |
Тип крыши по степени эксплуатации | Неэксплуатируемая |
Допустимая интенсивность эксплуатационной нагрузки согласно СП17.13330.2017 | тип I (сезонные осмотры кровель, на которых не установлено оборудование); тип II (текущие осмотры кровель и обслуживание оборудования на крыше не более одного раза в неделю); тип III (текущие осмотры кровель и обслуживание оборудования на крыше более одного раза в неделю) |
Наличие теплоизоляционного слоя | С утеплителем |
Тип теплоизоляции | Каменная вата (КВ) |
Справочная толщина теплоизоляции для расчетного (проектного) сопротивления теплопередачи R=4,0 и с учетом коэф. теплотехнической однородности r=0,9. | КВ = 200 мм |
Метод крепления теплоизоляционного слоя | Свободная укладка |
Тип гидроизоляции | Битумно-полимерный рулонный материал (БРМ) |
Способ монтажа гидроизоляции | Наплавление |
Обеспечение устойчивости гидроизоляции к ветровым нагрузкам | Приклеенный кровельный ковер, требования к прочности сцепления согласно СП 17.13330.2017 |
Тип основания под кровельный ковер | Ц.п. стяжка (монолитная) |
Максимально допустимая площадь кровли без устройства противопожарных поясов | Без ограничений |
Предел огнестойкости конструкции по ГОСТ 30247.0-94, ГОСТ 30247.1-94 | REI 30 - REI 120 |
Класс пожарной опасности конструкции | К0(45) |
Наличие сертификата на КП0 | Да |
Масса крыши (без учета несущего основания и уклонообразующего слоя), кг/м2 | 127.3 |
Срок гарантии на систему | до 15 лет |
Ориентировочная стоимость материалов на 1 кв.м системы (с НДС), руб/м2 *(1) | 6566 руб/м2 |
- 1 Максимально допустимая площадь кровли без устройства противопожарных поясов согласно СП 17.13330.2017.
- 2 Класс пожарной опасности и предел огнестойкости согласно Заключению по оценке пределов огнестойкости и классов пожарной опасности покрытий, ФГБУ ВНИИПО МЧС России, 2024.
- 3 Группа пожарной опасности кровли определяется согласно сертификату соответствия.
- 4 Максимально допустимая площадь кровли без устройства противопожарных поясов в случае применения Техноэласт ЭКП или Техноэласт Декор. Определяется согласно СП 17.13330.2017.
- 5 Масса величина справочная, при проектировании использовать значение для конкретного объекта, полученное расчетным методом.
- *(1) Ориентировочная стоимость материалов на 1 кв.м системы (с НДС и стоимостью доставки), руб.
Расчет произведен исходя из стоимости основных материалов системы (без учета кровельного основания) для г. Москва для площади конструкции 1000 м.кв.
Для неэксплуатируемых систем в стоимость также включена цена монолитной/сборной стяжки с учетом стоимости работ.
Стоимость материалов для создания уклонов на кровле не учтена.
Итоговая стоимость зависит от региона строительства объекта и его площади.
Указанная стоимость не является публичной офертой.
