ТН-КРОВЛЯ Стандарт КМС
- Эксперты рекомендуют

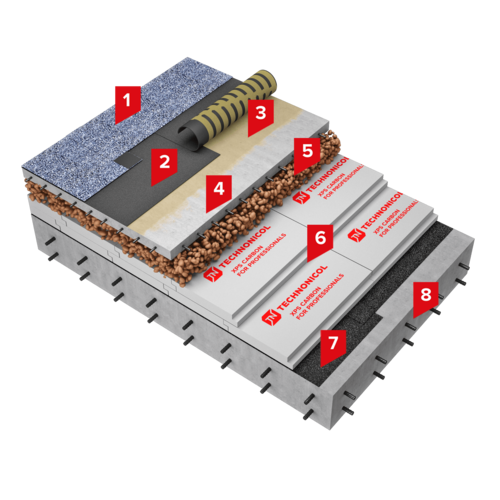

ТН-КРОВЛЯ Стандарт КМС
-
4Армированная цементно-песчаная стяжка толщиной не менее 50 мм
-
5Уклонообразующий слой из керамзитового гравия
-
По согласованию с потребителем возможно изготовление плит других размеров и применение других марок экструзионного пенополистирола ТЕХНОНИКОЛЬ
-
8Железобетонное основание
ОПИСАНИЕ:
В качестве пароизоляции по бетонному основанию применяется наплавляемый материал Технобарьер. Технобарьер надежно защищает кровельный пирог от насыщения паром, при этом устойчив к возможным механическим повреждениям в условиях монтажа. Гибкость материала до минус 20 °С делает возможным устройство пароизоляции при отрицательных температурах.
В системе ТН-КРОВЛЯ Стандарт КМС в качестве теплоизоляции применяется экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON ECO, обладающий низким водопоглощением и высокой прочностью на сжатие.
Применение в качестве основания под водоизоляционный ковер армированной цементно-песчаной стяжки, устроенной поверх уклонообразующего слоя из керамзита, служит дополнительным фактором, обеспечивающим высокую прочность и надежность системы ТН-КРОВЛЯ Стандарт КМС.
В системе используется двухслойный битумно-полимерный кровельный ковер, который позволяет избежать образования вздутий на ее поверхности за счет применения в качестве нижнего слоя специального материала Унифлекс ВЕНТ ЭПВ. Верхний слой из битумно-полимерного материала Техноэласт ДЕКОР ЭКП наплавляется на нижний слой кровли.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Система ТН-КРОВЛЯ Стандарт КМС применяется для устройства крыш малоэтажных зданий с несущими конструкциями из железобетона.
ПРОИЗВОДСТВО РАБОТ СОГЛАСНО:
- Инструкции по устройству кровли из битумно-полимерных материалов по железобетонному основанию;
- Руководству по проектированию и устройству кровель из битумно-полимерных материалов.
ПРОЕКТИРОВАНИЕ СОГЛАСНО:
- СТО 72746455-4.1.1-2020 Изоляционные системы. Крыши неэксплуатируемые с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям;
- Руководству по проектированию и устройству кровель из битумно-полимерных материалов.
– Унифлекс ВЕНТ ЭПВ
– Праймер №01
– Ц.п. стяжка
– XPS CARBON ECO
– Технобарьер
– Ж/б основание
Основание под кровлю – НГ
Теплоизоляция (верх) – Г4/Г3
Отсутствие противопожарных рассечек сокращает сроки монтажа
Простая и широкораспростаненная технология монтажа без применения специального оборудования
Высокая механическая прочность основания под водоизоляционный слой за счет применения стяжки
Возможность устройства «дышащей» кровли за счет применения специальных материалов
- Экспертная оценка инженеров технического центра ТЕХНОНИКОЛЬ.
- Согласно Заключению по оценке пределов огнестойкости и классов пожарной опасности покрытий, ФГБУ ВНИИПО МЧС России.
При использовании по нижнему поясу профилированного листа огнезащитных плит ТЕХНО ОЗМ толщиной не менее 40 мм значения пожарных показателей для системы будут К0 (30) и RE 30. - Согласно сертификату cоответствия об определении группы пожарной опасности кровли КП0 и КП1:
Для полимерных мембран
Для битумно-полимерных рулонных материалов - Определяется в соответствии с СП17.13330.2017 табл.5.2. Ограничение площади реализуется противопожарными рассечками.
- Согласно сервису "Система гарантий ТЕХНОНИКОЛЬ".
- Требуемое сопротивление теплопередаче ограждающей конструкции (R=4,0 – справочное значение).
- Величина справочная, при проектировании использовать значение для конкретного объекта, полученное расчетным методом.
Рекомендованные системы ТЕХНОНИКОЛЬ – системы, обладающие исключительными характеристиками, направленными на повышение безопасности, энергоэффективности и долговечности зданий и сооружений.
Классификационная характеристика конструкции, определяемая в связи с классом конструктивной пожарной опасности здания. Классы конструктивной пожарной опасности зданий принимаются в соответствии с требованиями нормативных документов по пожарной безопасности, главным образом по СП 2.13130.2020.
Определяется:
- Проведением испытаний по ГОСТ 30403 для ограждающих конструкций и по ГОСТ 31251 для фасадных систем.
- Расчетно-аналитическим способом, в соответствии с методиками установленными нормативными документами по пожарной безопасности, в отношении конструкций аналогичных по составу и конструктивному исполнению ранее испытанным.
Классификационная характеристика покрытий крыши здания, определяемая по ГОСТ Р 56026. Определяет устойчивость кровельных покрытий к воздействию единичного источника зажигания сверху. Применяется при оценке допустимой площади неэксплуатируемой крыши по СП 17.13330.2017.
Определяется:
- Проведением испытаний по ГОСТ Р 56026.
Для достижения группы пожарной опасности кровли КП0 (по ГОСТ Р 56026-2014) необходимо применять: ELVATOP V-RP толщиной 1,5 мм, LOGICROOF V-RP, LOGICROOF V-RP ARCTIC, ECOPLAST V-RP, SINTOPLAN RT толщиной 2 мм и LOGICROOF PRO V-RP FR, LOGICROOF V-RP FR толщиной 1,2 мм.
