ТН-КРОВЛЯ Стандарт Грин
![](https://nav.tn.ru/pim/9/5/2/b/952bce58b2e283e67664f1fa758922a93990a8d6_ast_10000039_ru_RU_mark.png?response-content-disposition=filename="ТН_КРОВЛЯ Стандарт Грин.png")

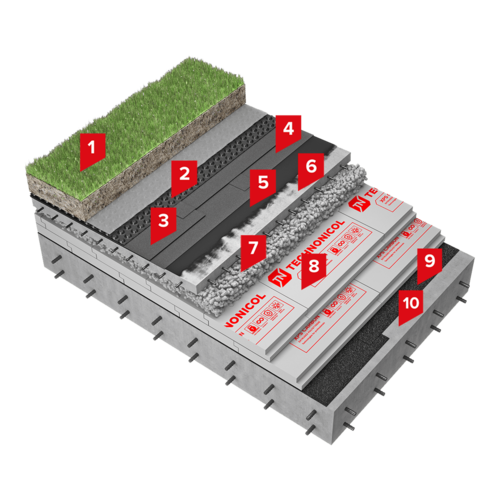

ТН-КРОВЛЯ Стандарт Грин
-
1Грунт с зелеными насаждениями
-
6Армированная цементно-песчаная стяжка
-
10Железобетонное основание
Ориентировочная стоимость материалов на 1 кв.м системы (с НДС и стоимостью доставки), руб.
Расчет произведен исходя из стоимости основных материалов системы (без учета кровельного основания) для г. Москва для площади конструкции 1000 м.кв.
Для неэксплуатируемых систем в стоимость также включена цена монолитной/сборной стяжки с учетом стоимости работ.
Стоимость материалов для создания уклонов на кровле не учтена.
Итоговая стоимость зависит от региона строительства объекта и его площади.
Указанная стоимость не является публичной офертой.
Описание системы:
Данная система выполняет функцию экологически чистого и эффективного защитного покрытия.
Роль балласта в данной системе служит грунт с зелеными насаждениями.
В системе применяется двухслойный водоизоляционный ковер из наплавляемых битумно-полимерных материалов Техноэласт ЭПП в качестве нижнего слоя и Техноэласт ГРИН ЭПП в качестве верхнего. Материал Техноэласт ГРИН ЭПП дополнительно выполняет функцию защиты водоизоляционного ковра от повреждения корнями растений. Применение корнестойких материалов в озелененных крышах указано в п. 5.5.2 СП 17.13330.2017.
Для обеспечения максимально быстрого удаления излишней влаги с поверхности кровли устраивают дренажный зазор из профилированной дренажной мембраны PLANTER geo.
Механическую прочность и надежность системы обусловлена армированной стяжкой, которую устраивают поверх уклонообразующего слоя из керамзитобетона.
В качестве основного слоя теплоизоляции применяется утеплитель экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF, отличающийся высокими теплоизолирующими характеристиками и повышенной прочностью на сжатие.
В качестве пароизоляции по бетонному основанию применяется наплавляемый материал Технобарьер. Технобарьер надежно защищает кровельный пирог от насыщения паром, при этом устойчив к возможным механическим повреждениям в условиях монтажа. Гибкость материала до минус 20 °С делает возможным устройство пароизоляции при отрицательных температурах.
Область применения:
Крыши жилых, административных и общественных зданий, в том числе и стилобатной части. Система совместима с решениями ТН-КРОВЛЯ СТАНДАРТ ТРОТУАР и ТН-КРОВЛЯ СТАНДАРТ АВТО.
Проектирование согласно:
Руководства по проектированию, монтажу и эксплуатации
- ТЕХНОЭЛАСТ. Руководство по проектированию и устройству кровель из битумно-полимерных материалов
- Руководство по проектированию и устройству эксплуатируемых и зеленых крыш
Стандарты организации (СТО) на проектирование и применение
- СТО 72746455-4.1.1-2020 Изоляционные системы. Крыши с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям.
- СТО 72746455-4.8.1-2023 Строительные системы зданий и сооружений. Обеспечение пожарной безопасности при проектировании.
- СТО 72746455-4.1.7-2021 Изоляционные системы ТехноНИКОЛЬ. Крыши озеленяемые и эксплуатируемые. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям
Производство работ согласно:
Инструкции по монтажу
Руководства по проектированию, монтажу и эксплуатации
- ТЕХНОЭЛАСТ. Руководство по проектированию и устройству кровель из битумно-полимерных материалов
- Руководство по проектированию и устройству эксплуатируемых и зеленых крыш
Гарантия:
Гарантийный срок на водонепроницаемость системы ТН-КРОВЛЯ СТАНДАРТ ГРИН составляет 15 лет.
Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техлисте, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.
- 1. Величины расходов справочные и приведены для рядовой поверхности, расход материалов для примыканий и сложных геометрических поверхностей рассчитывается согласно проекту.
- 2. Толщина клиновидной изоляции определяется согласно проекту.
- 3. Толщина теплоизоляции определяется согласно теплотехническому расчету.
- 4. Показатель толщина для материала Технобарьер не нормируется, в таблице указано справочное усредненное значение толщины слоя с отклонением +/- 5 %.
- 5. нн – слой по толщине не нормируется.
Характеристики системы:
Наименование показателя | Значение |
Сегмент строительства | Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Эксперты рекомендуют |
Тип несущего основания системы | Монолитный ж/б; Сборные многопустотные и ребристые плиты |
Тип крыши по степени эксплуатации | Озелененная |
Наличие теплоизоляционного слоя | С утеплителем |
Тип теплоизоляции | Экструзионный пенополистирол (XPS) |
Справочная толщина теплоизоляции для расчетного (проектного) сопротивления теплопередачи R=4,0 и с учетом коэф. теплотехнической однородности r=0,9. | XPS =170 мм |
Метод крепления теплоизоляционного слоя | Свободная укладка |
Тип гидроизоляции | Битумно-полимерный рулонный материал (БРМ) |
Способ монтажа гидроизоляции | Наплавление |
Обеспечение устойчивости гидроизоляции к ветровым нагрузкам | Приклеенный кровельный ковер, требования к прочности сцепления согласно СП 17.13330.2017 |
Тип основания под кровельный ковер | Ц.п. стяжка (монолитная) |
Предел огнестойкости конструкции по ГОСТ 30247.0-94, ГОСТ 30247.1-94 | REI 30 - REI 120 |
Класс пожарной опасности конструкции | К0(45) |
Наличие сертификата на КП0 | Не нормируется |
Масса крыши (без учета несущего основания и уклонообразующего слоя), кг/м2 | 168.9 |
Срок гарантии на систему | до 15 лет |
Ориентировочная стоимость материалов на 1 кв.м системы (с НДС), руб/м2 *(1) | 4516 руб/м2 |
- Класс пожарной опасности и Предел огнестойкости Согласно Заключению по оценке пределов огнестойкости и классов пожарной опасности покрытий, ФГБУ ВНИИПО МЧС России, 2024.
- Масса 1 квадратного метра Величина справочная, при проектировании использовать значение для конкретного объекта, полученное расчетным методом.
- *(1) Ориентировочная стоимость материалов на 1 кв.м системы (с НДС и стоимостью доставки), руб.
Расчет произведен исходя из стоимости основных материалов системы (без учета кровельного основания) для г. Москва для площади конструкции 1000 м.кв.
Для неэксплуатируемых систем в стоимость также включена цена монолитной/сборной стяжки с учетом стоимости работ.
Стоимость материалов для создания уклонов на кровле не учтена.
Итоговая стоимость зависит от региона строительства объекта и его площади.
Указанная стоимость не является публичной офертой.
