ТН-КРОВЛЯ Стандарт АВТО

- Эксперты рекомендуют
- Гарантия до 15 лет!
ТН-КРОВЛЯ Стандарт АВТО
-

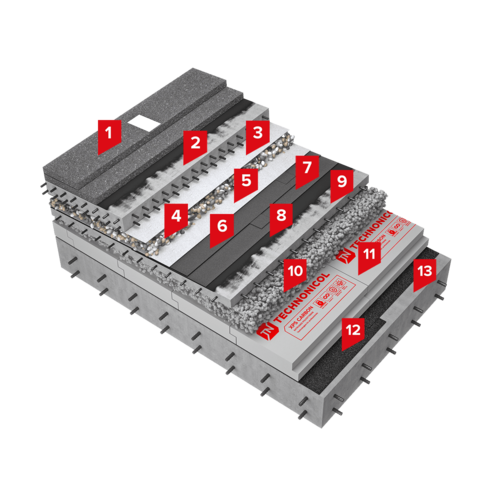

1Асфальтобетон на вяжущем дорожном полимерно-битумном
-
2Распределительная ж/б плита
-
4Выравнивающий слой (щебень фракцией 20-40 мм)
-
9Армированная цементно-песчаная стяжка
-
10Керамзитобетон
-
13Железобетонное основание
ОПИСАНИЕ:
Система применяется на стилобатных частях здания и крышах современных многофункциональных и жилых комплексов, где крыша является эксплуатируемой зоной, подразумевающей движение автотранспорта и устройство парковочных мест.
Распределительная плита с дорожным покрытием укладывается на выравнивающий слой из щебня фракцией 20-40 мм. Перед укладкой выравнивающего слоя из щебня между гидроизоляцией и щебнем следует выполнить разделительный слой из геотекстильного полотна развесом 500 г/м2. Перед монтажом распределительной плиты следует уложить по выравнивающему полотну геотекстильное полотно плотностью не менее 300 г/м2. При необходимости от выравнивающего слоя из щебня в решении можно отказаться.
В системе для устройства гидроизоляционного слоя используются высокотехнологичный и надежный материал Техноэласт ЭПП. Материал Техноэласт ЭПП укладывается в два слоя на подготовленное основание, выполненное из армированной цементно-песчаной стяжки.
Основной уклон основания под гидроизоляционный слой выполняется с помощью керамзитобетона.
Для устройства теплоизоляционного слоя применяется материал XPS ТЕХНОНИКОЛЬ CARBON SOLID 500 отличающийся высокими теплоизолирующими характеристиками и повышенной прочностью на сжатие (прочность на сжатие не менее 500 кПа).
В качестве пароизоляции по бетонному основанию применяется наплавляемый материал Технобарьер. Технобарьер надежно защищает кровельный пирог от насыщения паром, при этом устойчив к возможным механическим повреждениям в условиях монтажа. Гибкость материала до минус 20 °С делает возможным устройство пароизоляции при отрицательных температурах.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Крыши жилых, административных и общественных зданий, в том числе и стилобатной части. Система совместима с решениями ТН-КРОВЛЯ СТАНДАРТ ГРИН и ТН-КРОВЛЯ СТАНДАРТ ГРИН.
ПРОЕКТИРОВАНИЕ СОГЛАСНО:
− СТО 72746455-4.1.1-2020 Изоляционные системы. Крыши с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям;
− Руководству по проектированию и устройству кровель из битумно-полимерных материалов;
− Руководству по проектированию и устройству эксплуатируемых и зеленых крыш.
ПРОИЗВОДСТВО РАБОТ СОГЛАСНО:
− Инструкции по устройству кровли из битумно-полимерных материалов по железобетонному основанию;
− Руководству по проектированию и устройству кровель из битумно-полимерных материалов;
− Руководству по проектированию и устройству эксплуатируемых и зеленых крыш.
ГАРАНТИЯ:
Гарантийный срок на водонепроницаемость системы ТН-КРОВЛЯ СТАНДАРТ АВТО составляет 15 лет.
Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техлисте, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.
– Ж/б плита
– Геотекстиль
– Техноэласт ЭПП (2 слоя)
– Праймер
– Ц.п. стяжка
– XPS CARBON PROF
– Технобарьер
– Ж/б основание
Защитный слой - НГ
Основание под кровлю – НГ
Теплоизоляция (верх) – Г4/Г3
- Экспертная оценка инженеров технического центра ТЕХНОНИКОЛЬ.
- Согласно Заключению по оценке пределов огнестойкости и классов пожарной опасности покрытий, ФГБУ ВНИИПО МЧС России.
При использовании по нижнему поясу профилированного листа огнезащитных плит ТЕХНО ОЗМ толщиной не менее 40 мм значения пожарных показателей для системы будут К0 (30) и RE 30. - Определяется в соответствии с СП17.13330.2017 табл.5.2. Ограничение площади реализуется противопожарными рассечками.
- Согласно сервису "Система гарантий ТЕХНОНИКОЛЬ".
- Требуемое сопротивление теплопередаче ограждающей конструкции (R=4,0 – справочное значение).
- Величина справочная, при проектировании использовать значение для конкретного объекта, полученное расчетным методом.
Рекомендованные системы ТЕХНОНИКОЛЬ – системы, обладающие исключительными характеристиками, направленными на повышение безопасности, энергоэффективности и долговечности зданий и сооружений.
Классификационная характеристика конструкции, определяемая в связи с классом конструктивной пожарной опасности здания. Классы конструктивной пожарной опасности зданий принимаются в соответствии с требованиями нормативных документов по пожарной безопасности, главным образом по СП 2.13130.2020.
Определяется:
- Проведением испытаний по ГОСТ 30403 для ограждающих конструкций и по ГОСТ 31251 для фасадных систем.
- Расчетно-аналитическим способом, в соответствии с методиками установленными нормативными документами по пожарной безопасности, в отношении конструкций аналогичных по составу и конструктивному исполнению ранее испытанным.
