ТН-КРОВЛЯ Соло
ТН-КРОВЛЯ Соло
-
-

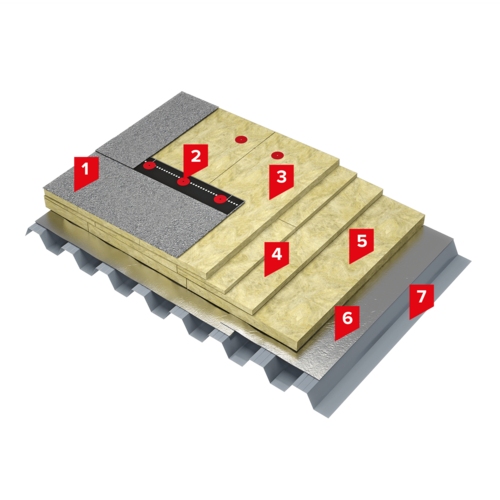

7Стальной оцинкованный профилированный лист
ОПИСАНИЕ:
Кровельный ковер состоит из одного слоя битумно-полимерного материала Техноэласт СОЛО РП1. Техноэласт СОЛО РП1 обладает повышенными противопожарными характеристиками - группа распространения пламени РП1 (не распространяет пламя); группа воспламеняемости В2 (умеренно воспламеняемый).
Для устройства теплоизоляционного слоя применяется две марки утеплителя на основе каменной ваты. ТЕХНОРУФ В ЭКСТРА – более прочный утеплитель, применяемый для устройства верхнего слоя теплоизоляции, который перераспределят внешнюю нагрузку на нижний слой теплоизоляции. Плиты ТЕХНОРУФ Н ПРОФ имеют меньшую прочность на сжатие и применяется для устройства нижнего слоя теплоизоляции.
В качестве материалов для формирования уклонов и контруклонов на кровле применяется набор изделий из каменной ваты: ТЕХНОРУФ Н ПРОФ КЛИН.
В качестве пароизоляции по профилированному настилу применяется алюминизированная мембрана Паробарьер С (А500 или Ф1000), которая обладает высокими пароизоляционными свойствами (в том числе в месте установки крепежа), является стойким к механическим воздействиям и выдерживает вес человека.
В зависимости от условий эксплуатации может быть выбрана определенная марка пароизоляционного материала:
− Паробарьер СА 500 применяют в зданиях с сухим и нормальным влажностными режимами внутренних помещений;
− Паробарьер СФ 1000 применяют в зданиях всех влажностных режимов внутренних помещений, включая влажный и мокрый.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Крыши административных, общественных (многофункциональные торговые центры и т.п.), промышленных и складских зданий без ограничения по площади применения и воспринимающие пешеходную нагрузку от сезонных осмотров.
ПРОЕКТИРОВАНИЕ СОГЛАСНО:
− СТО 72746455-4.1.1-2020 Изоляционные системы. Крыши с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям;
− Руководству по проектированию и устройству кровель из битумно-полимерных материалов.
ПРОИЗВОДСТВО РАБОТ СОГЛАСНО:
− Инструкции по устройству кровли из битумно-полимерных материалов по основанию из профлиста;
Руководству по проектированию и устройству кровель из битумно-полимерных материалов.
ГАРАНТИЯ:
Гарантийный срок на водонепроницаемость системы ТН-КРОВЛЯ СОЛО составляет 15 лет.
Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техлисте, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.
– ТЕХНОРУФ В ЭКСТРА
– ТЕХНОРУФ Н ПРОФ
– Паробарьер С
– Профлист
Основание под кровлю – НГ
Теплоизоляция (верх) – НГ
Теплоизоляция (низ) – НГ
Отсутствие противопожарных рассечек сокращает сроки монтажа
Простая и широкораспростаненная технология монтажа без применения специального оборудования
Рекомендованное решение для крыш с несущим основанием из ребристых железобетонных плит
- Экспертная оценка инженеров технического центра ТЕХНОНИКОЛЬ.
- Согласно Заключению по оценке пределов огнестойкости и классов пожарной опасности покрытий, ФГБУ ВНИИПО МЧС России.
При использовании по нижнему поясу профилированного листа огнезащитных плит ТЕХНО ОЗМ толщиной не менее 40 мм значения пожарных показателей для системы будут К0 (30) и RE 30. - Согласно сертификату cоответствия об определении группы пожарной опасности кровли КП0 и КП1:
Для полимерных мембран
Для битумно-полимерных рулонных материалов - Определяется в соответствии с СП17.13330.2017 табл.5.2. Ограничение площади реализуется противопожарными рассечками.
- Согласно сервису "Система гарантий ТЕХНОНИКОЛЬ".
- Требуемое сопротивление теплопередаче ограждающей конструкции (R=4,0 – справочное значение).
- Интенсивность обслуживания крыши согласно СП17.13330.2017 п.5.2.9, табл.К.1.:
Тип I – Сезонные осмотры кровель, на которых не установлено оборудование (выход на кровлю два раза в год);
Тип II – Текущие осмотры кровель (еженедельно) и обслуживание оборудования на крыше (выход на кровлю не более одного раза в неделю);
Тип III – Текущие осмотры кровель (ежедневно) и обслуживание оборудования на крыше (выход на кровлю более одного раза в неделю). - Величина справочная, при проектировании использовать значение для конкретного объекта, полученное расчетным методом.
Разрешенные системы ТЕХНОНИКОЛЬ – системы, обладающие высокими потребительскими характеристиками, направленными на повышение безопасности, энергоэффективности, долговечности зданий и сооружений. Разрешенные Системы соответствуют нормам безопасности и имеют необходимую разрешительную документацию для их применения в стране присутствия.
Классификационная характеристика конструкции, определяемая в связи с классом конструктивной пожарной опасности здания. Классы конструктивной пожарной опасности зданий принимаются в соответствии с требованиями нормативных документов по пожарной безопасности, главным образом по СП 2.13130.2020
Определяется:
- Проведением испытаний по ГОСТ 30403 для ограждающих конструкций и по ГОСТ 31251 для фасадных систем.
- Расчетно-аналитическим способом, в соответствии с методиками установленными нормативными документами по пожарной безопасности, в отношении конструкций аналогичных по составу и конструктивному исполнению ранее испытанным.
Классификационная характеристика конструкций здания определяемая в связи с его степенью огнестойкости. Требуемая степень огнестойкости зданий принимается в соответствии с требованиями нормативных документов пожарной безопасности, главным образом по СП 2.13130.2020
Определяется:
- Проведением испытаний по ГОСТ 30247.0, ГОСТ 30247.1.
- Расчетно-аналитическим способом, в соответствии с методиками установленными нормативными документами по пожарной безопасности.
Классификационная характеристика покрытий крыши здания, определяемая по ГОСТ Р 56026. Определяет устойчивость кровельных покрытий к воздействию единичного источника зажигания сверху. Применяется при оценке допустимой площади неэксплуатируемой крыши по СП 17.13330.2017.
Определяется:
- Проведением испытаний по ГОСТ Р 56026.
Для достижения группы пожарной опасности кровли КП0 (по ГОСТ Р 56026-2014) необходимо применять: ELVATOP V-RP толщиной 1,5 мм, LOGICROOF V-RP, LOGICROOF V-RP ARCTIC, ECOPLAST V-RP, SINTOPLAN RT толщиной 2 мм и LOGICROOF PRO V-RP FR, LOGICROOF V-RP FR толщиной 1,2 мм.
