ТН-КРОВЛЯ Смарт

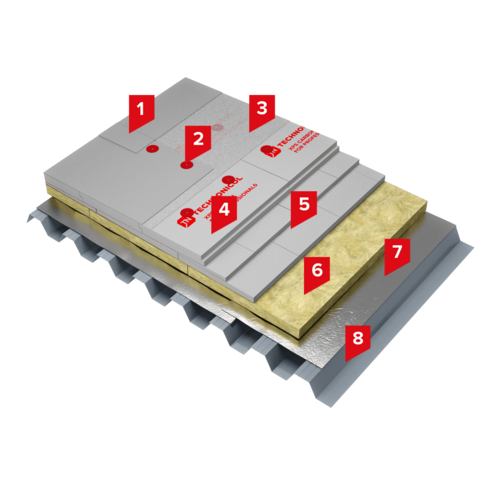

![](https://nav.tn.ru/pim/2/f/9/a/2f9a3e52e0eee4efcaa1efa9a66bca62f99e436e_smart_6_m.png?response-content-disposition=filename="ТН_КРОВЛЯ Смарт.png")
ТН-КРОВЛЯ Смарт
-
5
- ТЕХНОРУФ В ЭКСТРА КЛИН 2,1%
- ТЕХНОРУФ Н ПРОФ КЛИН 2,1%
- ТЕХНОРУФ Н ПРОФ КЛИН 4,2%
- Плиты уклонообразующие LOGICPIR® SLOPE СХМ/СХМ 1,7%
- Плиты уклонообразующие LOGICPIR® SLOPE СХМ/СХМ 3,4%
- ТЕХНОРУФ В ЭКСТРА КЛИН 4,2%
- Плиты уклонообразующие LOGICPIR® SLOPE-1,7% СХ/СХ
- Плиты уклонообразующие LOGICPIR® SLOPE-3,4% СХ/СХ
-
8Профилированный лист
Ориентировочная стоимость материалов на 1 кв.м системы (с НДС и стоимостью доставки), руб.
Расчет произведен исходя из стоимости основных материалов системы (без учета кровельного основания) для г. Москва для площади конструкции 1000 м.кв.
Для неэксплуатируемых систем в стоимость также включена цена монолитной/сборной стяжки с учетом стоимости работ.
Стоимость материалов для создания уклонов на кровле не учтена.
Итоговая стоимость зависит от региона строительства объекта и его площади.
Указанная стоимость не является публичной офертой.
Описание системы:
Кровельный ковер выполняется из полимерной мембраны LOGICROOF V-RP FR, которая имеет повышенные противопожарные характеристики – Г1, РП1 и В2. В случае применения данной марки ПВХ-мембраны в сочетании с разделительным слоем из Стеклохолста ТЕХНОНИКОЛЬ 100 гр/м², конструкция соответствует группе пожарной опасности кровли КП0, что позволяет применять систему на максимальной площади кровли до 10 000 м2 без устройства противопожарных поясов. Для устройства теплоизоляционного слоя применяется два типа утеплителя. В качестве нижнего слоя теплоизоляции применяются негорючие плиты из каменной ваты ТЕХНОРУФ Н ПРОФ толщиной не менее 50 мм, что обеспечивает системе высокие противопожарные характеристики. В качестве верхнего слоя теплоизоляции применяется утеплитель на основе экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON PROF, отличающийся высокими теплоизолирующими характеристиками и повышенной прочностью на сжатие. Между ПВХ мембранной и экструзионным пенополистиролом необходимо предусмотреть разделительный слой – стеклохолст, развесом не менее 100 г/м2. В качестве пароизоляции по профилированному настилу применяется алюминизированная мембрана Паробарьер С (А500 или Ф1000). В зависимости от условий эксплуатации, типа объекта, условий влажности в помещении может быть выбрана определенная марка пароизоляционного материала:
− Паробарьер СА 500 применяют в зданиях с сухим, нормальным и влажным влажностными режимами внутренних помещений;
− Паробарьер СФ 1000 применяют в зданиях всех влажностных режимов внутренних помещений, включая влажный и мокрый.
Область применения:
Общественные и промышленные здания c повышенными нагрузками, возникающими при производстве работ по обслуживанию кровли (в том числе чистке снега), а также при осмотре и обслуживании размещенного на крыше оборудования.
Проектирование согласно:
Руководства по проектированию, монтажу и эксплуатации
Стандарты организации (СТО) на проектирование и применение
- СТО 72746455-4.8.1-2023 Строительные системы зданий и сооружений. Обеспечение пожарной безопасности при проектировании.
- СТО 72746455-4.1.1-2020 Изоляционные системы. Крыши с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям.
- СТО 72746455-4.1.4-2022 Изоляционные системы плоских крыш с водоизоляционным ковром из полимерных и битумосодержащих рулонных материалов. Методика расчета кровли на ветровое воздействие
Производство работ согласно:
Инструкции по монтажу
Руководства по проектированию, монтажу и эксплуатации
Технологические карты
Гарантия:
Гарантийный срок на водонепроницаемость системы составляет до 10 лет в случае применения полимерной мембраны толщиной 1,2 мм и до 15 лет в случае применения мембраны толщиной 1,5 мм и выше. Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техническом листе, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.
- 1. Величины расходов справочные и приведены для рядовой поверхности, расход материалов для примыканий и сложных геометрических поверхностей рассчитывается согласно проекту. Среднее значение коэффициента расхода для гидроизоляционного слоя с шириной рулонов в центральной - 2,1 м и 1,05 м в краевой и угловой ветровой зоне. Точный коэффициент расхода должен определяться на основании ветрового расчета по методике, приведенной в СП 17.13330 2017.
- 2. Толщина теплоизоляции определяется согласно теплотехническому расчету.
- 3. Коэффициент расхода материала Паробарьер приведен справочно для профилированного листа Н114.
- 4. Для достижения группы пожарной опасности кровли КП0 (по ГОСТ Р 56026-2014) необходимо применять: LOGICROOF V-RP, LOGICROOF V-RP ARCTIC, ECOPLAST V-RP толщиной 2 мм и LOGICROOF PRO V-RP FR, LOGICROOF V-RP FR толщиной 1,2 мм, либо ПВХ-мембрану ТехноНИКОЛЬ, любой марки, армированной полиэстеровой сеткой (V-RP) и толщины в случае применения в качестве разделительного слоя (3) - Противопожарной защитной мембраны ТЕХНОНИКОЛЬ АЛЬФА ПРОФ НГ, Противопожарной защитной мембраны ТЕХНОНИКОЛЬ АЛЬФА ПРОФ НГ КРОВЛЯ. Для достижения группы пожарной опасности кровли КП1 (по ГОСТ Р 56026-2014) необходимо применять:, LOGICROOF V-RP, LOGICROOF V-RP ARCTIC, LOGICROOF PRO V-RP, ECOPLAST V-RP толщиной 1,2-1,8 мм.
Характеристики системы:
Наименование показателя | Значение |
Сегмент строительства | Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Эксперты рекомендуют |
Тип несущего основания системы | Профлист |
Тип крыши по степени эксплуатации | Неэксплуатируемая |
Допустимая интенсивность эксплуатационной нагрузки согласно СП17.13330.2017 | тип III (текущие осмотры кровель и обслуживание оборудования на крыше более одного раза в неделю) |
Наличие теплоизоляционного слоя | С утеплителем |
Тип теплоизоляции | Каменная вата (КВ); Экструзионный пенополистирол (XPS) |
Справочная толщина теплоизоляции для расчетного (проектного) сопротивления теплопередачи R=4,0 и с учетом коэф. теплотехнической однородности r=0,9. | Общая толщина = 180 мм |
Метод крепления теплоизоляционного слоя | Механическое крепление |
Тип гидроизоляции | Полимерная мембрана (ПВХ) |
Способ монтажа гидроизоляции | Механическая фиксация |
Обеспечение устойчивости гидроизоляции к ветровым нагрузкам | Механическое крепление (по ветровому расчету) |
Тип основания под кровельный ковер | Теплоизоляция |
Максимально допустимая площадь кровли без устройства противопожарных поясов | Не более 10000 м2 |
Предел огнестойкости конструкции по ГОСТ 30247.0-94, ГОСТ 30247.1-94 | RE 15 |
Класс пожарной опасности конструкции | К0(15) |
Наличие сертификата на КП0 | Да |
Масса крыши (без учета несущего основания и уклонообразующего слоя), кг/м2 | 11.85 |
Срок гарантии на систему | до 15 лет |
Ориентировочная стоимость материалов на 1 кв.м системы (с НДС), руб/м2 *(1) | 5057 руб/м2 |
- Допустимая интенсивность обслуживания плоской кровли, Максимально допустимая площадь кровли без устройства противопожарных поясов согласно СП 17.13330.2017.
- Класс пожарной опасности конструкции согласно сертификату соответствия.
- Предел огнестойкости конструкции согласно Заключению по оценке пределов огнестойкости и классов пожарной опасности покрытий, ФГБУ ВНИИПО МЧС России, 2019. При использовании по нижнему поясу профилированного листа огнезащитных плит ТЕХНО ОЗМ толщиной не менее 40 мм значения пожарных показателей для системы будут К0 (30) и RE 30.
- Группа пожарной опасности кровли согласно сертификатам соответствия: Пожарный сертификат КП0. Кровельные полимерные мембраны. 29.11.2024, Пожарный сертификат КП0. Кровельные полимерные мембраны. 28.12.2028.
- Масса 1 м² величина справочная, при проектировании использовать значение для конкретного объекта, полученное расчетным методом.
- *(1) Ориентировочная стоимость материалов на 1 кв.м системы (с НДС и стоимостью доставки), руб.
Расчет произведен исходя из стоимости основных материалов системы (без учета кровельного основания) для г. Москва для площади конструкции 1000 м.кв.
Для неэксплуатируемых систем в стоимость также включена цена монолитной/сборной стяжки с учетом стоимости работ.
Стоимость материалов для создания уклонов на кровле не учтена.
Итоговая стоимость зависит от региона строительства объекта и его площади.
Указанная стоимость не является публичной офертой.
