ТН-КРОВЛЯ Монолит Оптима
![](https://nav.tn.ru/pim/b/3/9/6/b396aebcdacbba5888d2cb39a1683cb92fc715ef_________________________________________________.png?response-content-disposition=filename="ТН_КРОВЛЯ Монолит Оптима.png")

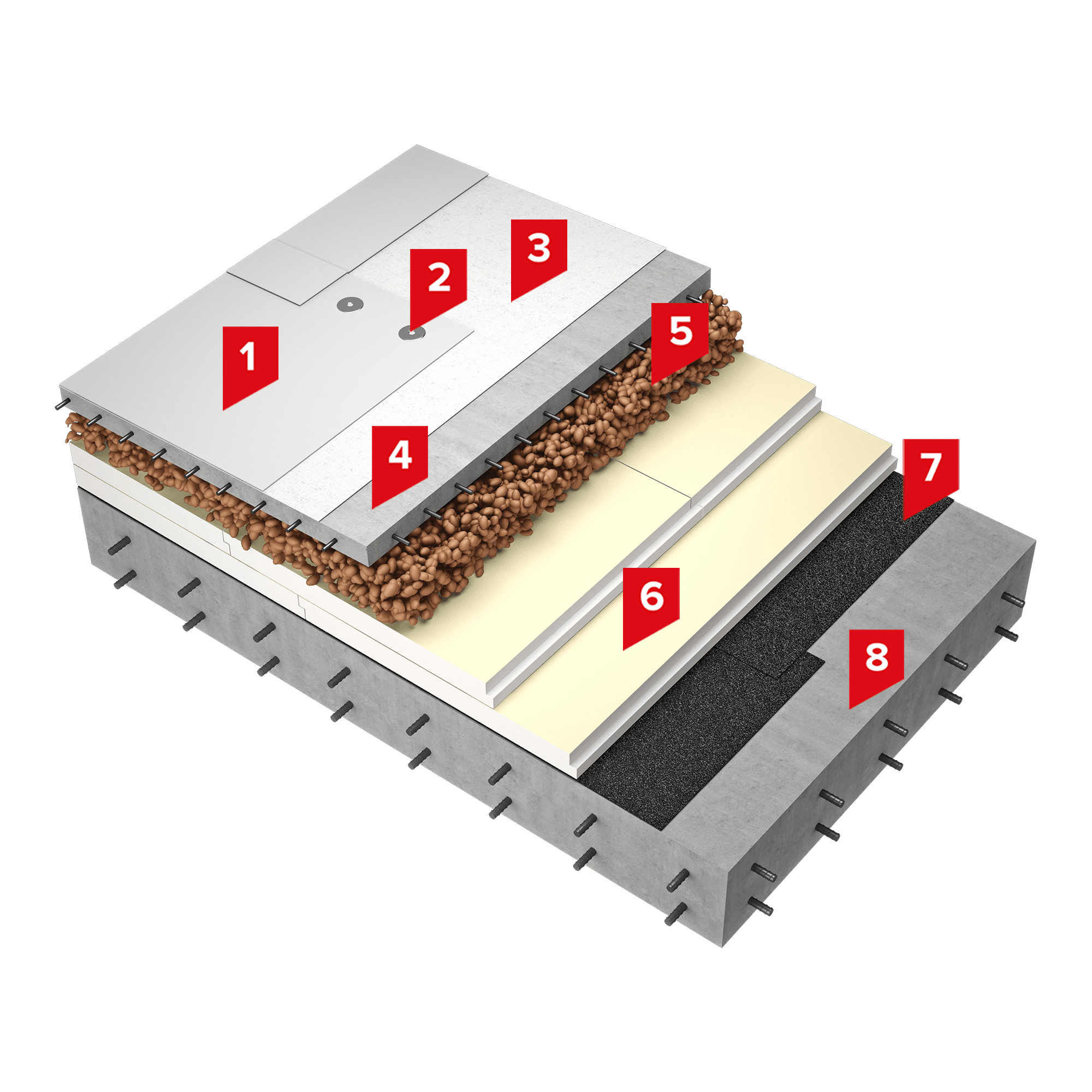

ТН-КРОВЛЯ Монолит Оптима
-
4Армированная цементно-песчаная стяжка
-
5Уклонообразующий слой из керамзитового гравия
- Плиты уклонообразующие LOGICPIR® SLOPE СХМ/СХМ 1,7%
- Плиты уклонообразующие LOGICPIR® SLOPE СХМ/СХМ 3,4%
- Плиты уклонообразующие LOGICPIR® SLOPE-1,7% СХ/СХ
- Плиты уклонообразующие LOGICPIR® SLOPE-3,4% СХ/СХ
- XPS ТЕХНОНИКОЛЬ CARBON PROF SLOPE-2,1%
- XPS ТЕХНОНИКОЛЬ CARBON PROF SLOPE-4,2%
- XPS ТЕХНОНИКОЛЬ CARBON PROF SLOPE-8,3%
-
8Железобетонное основание
Ориентировочная стоимость материалов на 1 кв.м системы (с НДС и стоимостью доставки), руб.
Расчет произведен исходя из стоимости основных материалов системы (без учета кровельного основания) для г. Москва для площади конструкции 1000 м.кв.
Для неэксплуатируемых систем в стоимость также включена цена монолитной/сборной стяжки с учетом стоимости работ.
Стоимость материалов для создания уклонов на кровле не учтена.
Итоговая стоимость зависит от региона строительства объекта и его площади.
Указанная стоимость не является публичной офертой.
Описание системы:
Кровельный ковер выполняется из полимерной мембраны LOGICROOF V-RP, которая имеет высокие противопожарные характеристики – Г2, РП1 и В2, что позволяет получить группу пожарной опасности кровли КП0 и применять систему без ограничений по площади кровли.
Крепление полимерной мембраны в армированную цементно-песчаную стяжку осуществляется при помощи остроконечного самореза TERMOCLIP диаметром 4.8 мм в сочетании с анкерным элементом TERMOCLIP и круглым тарельчатый держателем TERMOCLIP 1С.
Между цементной стяжкой и полимерной мембраной необходимо предусмотреть разделительный слой из иглопробивного термофиксированного геотекстиля ТЕХНОНИКОЛЬ ПРОФ КРОВЛЯ 300. Для создания уклона используется слой из керамзита, поверх которого устраивается армированная цементно-песчаная стяжка. Для устройства теплоизоляционного слоя применяются плиты на основе жесткого пенополиизоцианурата LOGICPIR PROF СХ/СХ с двусторонним кашированием армированным ламинатом, благодаря которому на материал допускается кратковременное воздействие температуры до плюс 140 °С, что позволяет применять материал под цементно-песчаную либо асфальтобетонную стяжку. Плиты свободно укладываются как послойно между собой, так и поверх пароизоляционного слоя. За счет низкой теплопроводности теплоизоляции толщина и общий вес изоляционных слоёв значительно меньше, чем при использовании традиционных решений. В качестве пароизоляции по бетонному основанию применяется наплавляемый материал Технобарьер. Он надежно защищает кровельный пирог от насыщения паром, при этом устойчив к возможным механическим повреждениям в условиях монтажа. Гибкость материала до минус 20 °С делает возможным устройство пароизоляции при отрицательных температурах.
Область применения:
Крыши с несущими конструкциями из монолитных железобетонных плит на объектах промышленного, гражданского, жилого и общественного назначения c повышенными нагрузками, возникающими при производстве работ по обслуживанию кровли (в том числе чистке снега), а также при осмотре и обслуживании размещенного на крыше оборудования.
Проектирование согласно:
Руководства по проектированию, монтажу и эксплуатации
Стандарты организации (СТО) на проектирование и применение
Производство работ согласно:
Инструкции по монтажу
Руководства по проектированию, монтажу и эксплуатации
Гарантия:
Гарантийный срок на водонепроницаемость системы составляет до 10 лет в случае применения полимерной мембраны толщиной 1,2 мм и до 15 лет в случае применения мембраны толщиной 1,5 мм и выше. Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техническом листе, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.
- 1 Величины расходов справочные и приведены для рядовой поверхности, расход материалов для примыканий и сложных геометрических поверхностей рассчитывается согласно проекту. Среднее значение коэффициента расхода для гидроизоляционного слоя с шириной рулонов в центральной - 2,1 м и 1,05 м в краевой и угловой ветровой зоне. Точный коэффициент расхода должен определяться на основании ветрового расчета по методике, приведенной в СП 17.13330 2017.
- 2 Толщина теплоизоляции определяется согласно теплотехническому расчету.
Характеристики системы:
Наименование показателя | Значение |
Сегмент строительства | Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Эксперты рекомендуют |
Тип несущего основания системы | Монолитный ж/б; Сборные многопустотные и ребристые плиты |
Тип крыши по степени эксплуатации | Неэксплуатируемая |
Допустимая интенсивность эксплуатационной нагрузки согласно СП17.13330.2017 | тип I (сезонные осмотры кровель, на которых не установлено оборудование); тип II (текущие осмотры кровель и обслуживание оборудования на крыше не более одного раза в неделю); тип III (текущие осмотры кровель и обслуживание оборудования на крыше более одного раза в неделю) |
Наличие теплоизоляционного слоя | С утеплителем |
Тип теплоизоляции | Пенополиизоцианурат (PIR) |
Справочная толщина теплоизоляции для расчетного (проектного) сопротивления теплопередачи R=4,0 и с учетом коэф. теплотехнической однородности r=0,9. | PIR =110 мм (50 мм + 60 мм) |
Метод крепления теплоизоляционного слоя | Свободная укладка |
Тип гидроизоляции | Полимерная мембрана (ПВХ) |
Способ монтажа гидроизоляции | Механическая фиксация |
Обеспечение устойчивости гидроизоляции к ветровым нагрузкам | Механическое крепление (по ветровому расчету) |
Тип основания под кровельный ковер | Ц.п. стяжка (монолитная) |
Максимально допустимая площадь кровли без устройства противопожарных поясов | Без ограничений |
Предел огнестойкости конструкции по ГОСТ 30247.0-94, ГОСТ 30247.1-94 | REI 30 - REI 120 |
Класс пожарной опасности конструкции | К0(45) |
Наличие сертификата на КП0 | Да |
Масса крыши (без учета несущего основания и уклонообразующего слоя), кг/м2 | 99.6 |
Срок гарантии на систему | до 15 лет |
Ориентировочная стоимость материалов на 1 кв.м системы (с НДС), руб/м2 *(1) | 8892 руб/м2 |
- Максимально допустимая площадь кровли без устройства противопожарных поясов Согласно СП 17.13330.2017.
- Класс пожарной опасности и Предел огнестойкости Согласно Заключению по оценке пределов огнестойкости и классов пожарной опасности покрытий, ФГБУ ВНИИПО МЧС России, 2024.
- Группа пожарной опасности кровли Согласно сертификату соответствия.
- Масса 1 квадратного метра Величина справочная, при проектировании использовать значение для конкретного объекта, полученное расчетным методом.
- *(1) Ориентировочная стоимость материалов на 1 кв.м системы (с НДС и стоимостью доставки), руб.
Расчет произведен исходя из стоимости основных материалов системы (без учета кровельного основания) для г. Москва для площади конструкции 1000 м.кв.
Для неэксплуатируемых систем в стоимость также включена цена монолитной/сборной стяжки с учетом стоимости работ.
Стоимость материалов для создания уклонов на кровле не учтена.
Итоговая стоимость зависит от региона строительства объекта и его площади.
Указанная стоимость не является публичной офертой.
