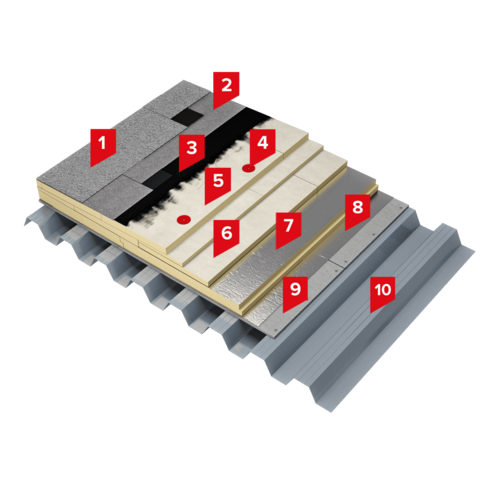

ТН-КРОВЛЯ Мастер PIR
![](https://nav.tn.ru/pim/a/4/7/b/a47b18fa49d3eb0f47bbef1924638d6467056f2d_master_pir_m.png?response-content-disposition=filename="ТН_КРОВЛЯ МАСТЕР PIR.png")
ТН-КРОВЛЯ Мастер PIR
-
6
-
9Хризотилцементные листы
- Плита ЦСП
- Аквапанель
-
10Профилированный лист
Ориентировочная стоимость материалов на 1 кв.м системы (с НДС и стоимостью доставки), руб.
Расчет произведен исходя из стоимости основных материалов системы (без учета кровельного основания) для г. Москва для площади конструкции 1000 м.кв.
Для неэксплуатируемых систем в стоимость также включена цена монолитной/сборной стяжки с учетом стоимости работ.
Стоимость материалов для создания уклонов на кровле не учтена.
Итоговая стоимость зависит от региона строительства объекта и его площади.
Указанная стоимость не является публичной офертой.
Описание системы:
Верхний слой из битумно-полимерного материала Техноэласт ПЛАМЯ СТОП (с повышенными противопожарными характеристиками – РП1, В2) наплавляется на нижний слой кровли.
В зависимости от способа укладки, для нижнего слоя водоизоляционного ковра может быть выбран:
- самоклеящийся материал Унифлекс С, без применения открытого пламени;
- наплавляемый материал Унифлекс ЭКСПРЕСС, который отличается высокой скоростью расплавления битумно-полимерного вяжущего, что обеспечивает высокую скорость выполнения кровельных работ.
В качестве верхнего слоя теплоизоляции применяется утеплитель на основе жесткого пенополиизоцианурата LOGICPIR PROF СХМ/СХМ, отличающийся высокими теплоизолирующими характеристиками и поверхностной жесткостью.
Для устройства нижнего теплоизоляционного слоя применяются плиты на основе жесткого пенополиизоцианурата LOGICPIR PROF Ф/Ф, имеющие группу горючести Г1.
В качестве материалов для формирования уклонов и контруклонов на кровле применяется набор изделий из плит: LOGICPIR SLOPE СХ/СХ.
В целях обеспечения высоких показателей пожарной безопасности и ровности основания на профилированный настил укладываются и фиксируются хризотилцементные плоские листы в 1 слой толщиной не менее 8 мм.
В качестве пароизоляции применяется фольгированная мембрана Паробарьер СФ1000, которая приклеивается к поверхности уложенных хризотилцементных плоских листов. Паробарьер СФ1000 обладает высокими пароизоляционными свойствами (в том числе в месте установки крепежа) и защищает систему от влагонакопления.
Область применения:
Крыши административных, общественных (многофункциональные торговые центры и т.п.), промышленных и складских зданий воспринимающие пешеходную нагрузку от сезонных, текущих (ежедневных) осмотров и обслуживания оборудования на крыше (выход на кровлю более одного раза в неделю).
Проектирование согласно:
Руководства по проектированию, монтажу и эксплуатации
Стандарты организации (СТО) на проектирование и применение
- СТО 72746455-4.1.1-2020 Изоляционные системы. Крыши с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям.
- СТО 72746455-4.8.1-2023 Строительные системы зданий и сооружений. Обеспечение пожарной безопасности при проектировании.
Производство работ согласно:
Инструкции по монтажу
Руководства по проектированию, монтажу и эксплуатации
Гарантия:
Гарантийный срок на водонепроницаемость системы ТН-КРОВЛЯ МАСТЕР PIR составляет 15 лет.
Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техлисте, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.
- 1 Величины расходов справочные и приведены для рядовой поверхности, расход материалов для примыканий и сложных геометрических поверхностей рассчитывается согласно проекту.
- 2 Толщина клиновидной изоляции определяется согласно проекту.
- 3 Толщина теплоизоляции определяется согласно теплотехническому расчету.
- 4 Показатель толщина для материала Унифлекс С не нормируется, в таблице указано справочное усредненное значение толщины слоя с отклонением +/- 5 %.
Характеристики системы:
Наименование показателя | Значение |
Сегмент строительства | Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Разрешенная |
Тип несущего основания системы | Профлист |
Тип крыши по степени эксплуатации | Неэксплуатируемая |
Допустимая интенсивность эксплуатационной нагрузки согласно СП17.13330.2017 | тип I (сезонные осмотры кровель, на которых не установлено оборудование); тип II (текущие осмотры кровель и обслуживание оборудования на крыше не более одного раза в неделю); тип III (текущие осмотры кровель и обслуживание оборудования на крыше более одного раза в неделю) |
Наличие теплоизоляционного слоя | С утеплителем |
Тип теплоизоляции | Пенополиизоцианурат (PIR) |
Справочная толщина теплоизоляции для расчетного (проектного) сопротивления теплопередачи R=4,0 и с учетом коэф. теплотехнической однородности r=0,9. | PIR =110 мм (50 мм + 60 мм) |
Метод крепления теплоизоляционного слоя | Механическое крепление |
Тип гидроизоляции | Битумно-полимерный рулонный материал (БРМ) |
Способ монтажа гидроизоляции | Наплавление |
Обеспечение устойчивости гидроизоляции к ветровым нагрузкам | Приклеенный кровельный ковер, требования к прочности сцепления согласно СП 17.13330.2017 |
Тип основания под кровельный ковер | Теплоизоляция |
Максимально допустимая площадь кровли без устройства противопожарных поясов | Не более 10000 м2 |
Предел огнестойкости конструкции по ГОСТ 30247.0-94, ГОСТ 30247.1-94 | RE 15 |
Класс пожарной опасности конструкции | К0(15) |
Наличие сертификата на КП0 | Да |
Масса крыши (без учета несущего основания и уклонообразующего слоя), кг/м2 | 30.5 |
Срок гарантии на систему | до 15 лет |
Ориентировочная стоимость материалов на 1 кв.м системы (с НДС), руб/м2 *(1) | 5830 руб/м2 |
- Тип интенсивности воздействия пешеходной нагрузки на
- кровлю, максимально допустимая площадь кровли без устройства
- противопожарных поясов: согласно СП 17.13330.2017.
- Класс пожарной опасности, предел огнестойкости: согласно Заключению по оценке пределов огнестойкости и классов пожарной опасности покрытий, ФГБУ ВНИИПО МЧС России,
- 2022. При использовании по нижнему поясу профилированного листа огнезащитных плит ТЕХНО ОЗМ толщиной не менее 40 мм
- значения пожарный показателей для системы будут К0 (30) и RE (30).
- Группа пожарной опасности кровли: согласно сертификату соответствия.
- Масса 1 квадратного метра: величина справочная, при проектировании использовать значение для конкретного объекта, полученное расчетным методом.
- *(1) Ориентировочная стоимость материалов на 1 кв.м системы (с НДС и стоимостью доставки), руб.
Расчет произведен исходя из стоимости основных материалов системы (без учета кровельного основания) для г. Москва для площади конструкции 1000 м.кв.
Для неэксплуатируемых систем в стоимость также включена цена монолитной/сборной стяжки с учетом стоимости работ.
Стоимость материалов для создания уклонов на кровле не учтена.
Итоговая стоимость зависит от региона строительства объекта и его площади.
Указанная стоимость не является публичной офертой.
