ТН-КРОВЛЯ КАРКАС Стандарт
![](https://nav.tn.ru/pim/3/5/5/3/3553ce9844d8224a8dfde023d2dc6393aace9b88_karkas_standart_m.png?response-content-disposition=filename="ТН_КРОВЛЯ КАРКАС Стандарт.png")

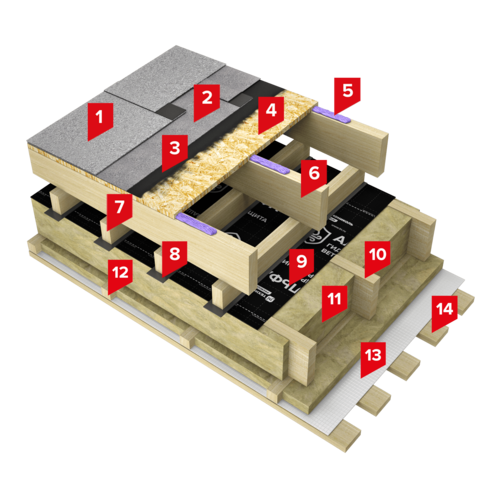

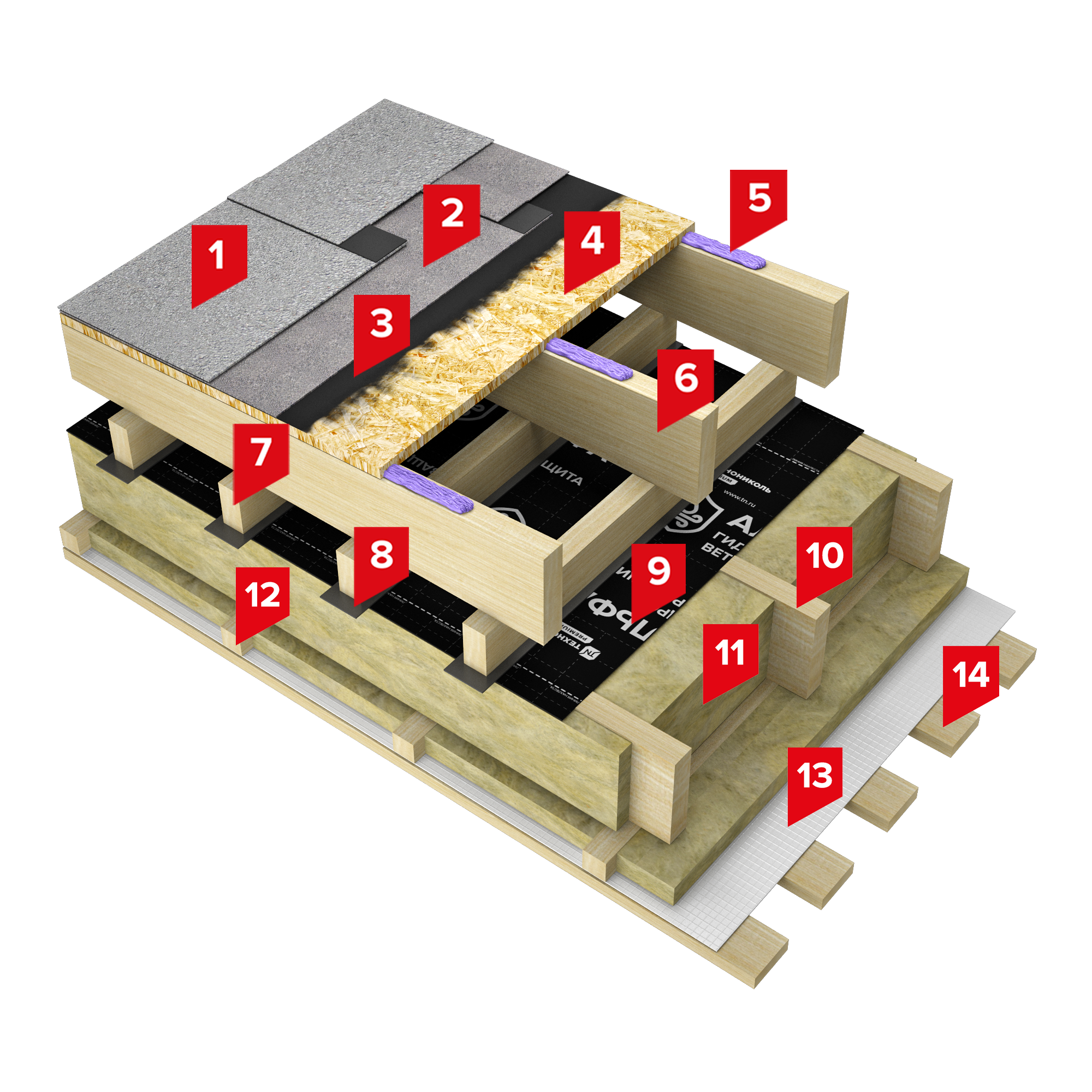

ТН-КРОВЛЯ КАРКАС Стандарт
-
4Фанера ФСФ | Плита OSB-3
-
- Пленка ТЕХНОНИКОЛЬ АЛЬФА БАРЬЕР 1.0
- Пленка ТЕХНОНИКОЛЬ АЛЬФА БАРЬЕР 2.0
- Пленка ТЕХНОНИКОЛЬ АЛЬФА БАРЬЕР 3.0
Описание системы:
Система изоляции применяется при устройстве плоских совмещенных кровель, выполненных по конструкциям на основе деревянного каркаса. Особенностью системы является наличие вентилируемого зазора, организованного деревянной обрешеткой.
В качестве пароизоляционного слоя применяется четырехслойная пароизоляционная фольгированная пленка, армированная сеткой, пленка ТЕХНОНИКОЛЬ АЛЬФА БАРЬЕР 4.0, закрепленная снизу перекрытия и зафиксированная разряженной обрешеткой. За счет наличия у пленки алюминиевого рефлексного слоя повышается общая энергоэффективность системы.
В роли несущего основания выступают стропильные балки из калиброванной профилированной доски 45х 195мм ТЕХНОНИКОЛЬ. Контробрешетка выполнена из деревянных брусков сечением 50х50 мм.
В качестве основного утепления применяются негорючие плиты из стекловолокна ТЕХНОНИКОЛЬ 34 PN Стены и крыши или из каменной ваты ТЕХНОЛАЙТ ЭКСТРА, смонтированные между стропильными балками, а также между брусками контробрешетки снизу. Утеплитель защищен сверху диффузионной мембраной Пленка ТЕХНОНИКОЛЬ АЛЬФА ТОП.
Сплошное основание в системе организовано из листов ОСП (18 мм) или фанеры ФСФ (12мм), приклеенных к деревянным балкам полиуретановым клеем ТЕХНОНИКОЛЬ 508 PROFESSIONAL.
Уклонообразующий слой в системе организован деревянными балками.
Водоизоляционный ковер выполнен из двух слоев битумно-полимерных материалов. Верхний слой кровельного ковра выполнен из битумно-полимерного материала Техноэласт ДЕКОР ЭКП, который наплавляется на нижний слой кровли. Для нижнего слоя водоизоляционного ковра используется самоклеящийся материал Унифлекс C (без применения открытого пламени).
Отделочные доски ТЕХНОНИКОЛЬ рекомендуется применять для внутренней отделки помещений.
Область применения:
Предназначена для устройства плоских совмещенных кровель в коттеджном и малоэтажном строительстве при устройстве
конструкции покрытия по деревянным балкам.
Проектирование согласно:
Руководства по проектированию, монтажу и эксплуатации
- Пособие по проектированию и применению конструкций из клееной древесины
- ТЕХНОЭЛАСТ. Руководство по проектированию и устройству кровель из битумно-полимерных материалов
Стандарты организации (СТО) на проектирование и применение
Производство работ согласно:
Руководства по проектированию, монтажу и эксплуатации
Характеристики системы:
Наименование показателя | Значение |
Сегмент строительства | Индивидуальное жилищное строительство |
Рекомендации ТЕХНОНИКОЛЬ | Эксперты рекомендуют |
Тип несущего основания системы | Деревянное основание |
Тип крыши по степени эксплуатации | Неэксплуатируемая |
Наличие теплоизоляционного слоя | С утеплителем |
Тип теплоизоляции | Стекловолокно (СВ); Каменная вата (КВ) |
Справочная толщина теплоизоляции для расчетного (проектного) сопротивления теплопередачи R=4,0 и с учетом коэф. теплотехнической однородности r=0,9. | Общая толщина = 200 мм |
Метод крепления теплоизоляционного слоя | Свободная укладка |
Тип гидроизоляции | Битумно-полимерный рулонный материал (БРМ) |
Способ монтажа гидроизоляции | Клеевой/Самоклеящийся |
Обеспечение устойчивости гидроизоляции к ветровым нагрузкам | Приклеенный кровельный ковер, требования к прочности сцепления согласно СП 17.13330.2017 |
Тип основания под кровельный ковер | OSB-3 / Фанера ФСФ |
Масса крыши (без учета несущего основания и уклонообразующего слоя), кг/м2 | 27.2 |
