ТН-КРОВЛЯ КАРКАС Проф Терраса

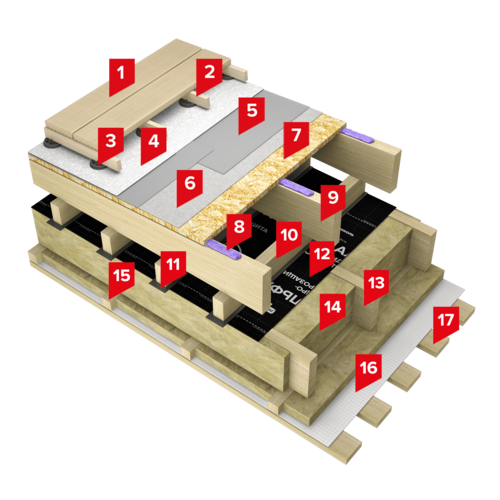

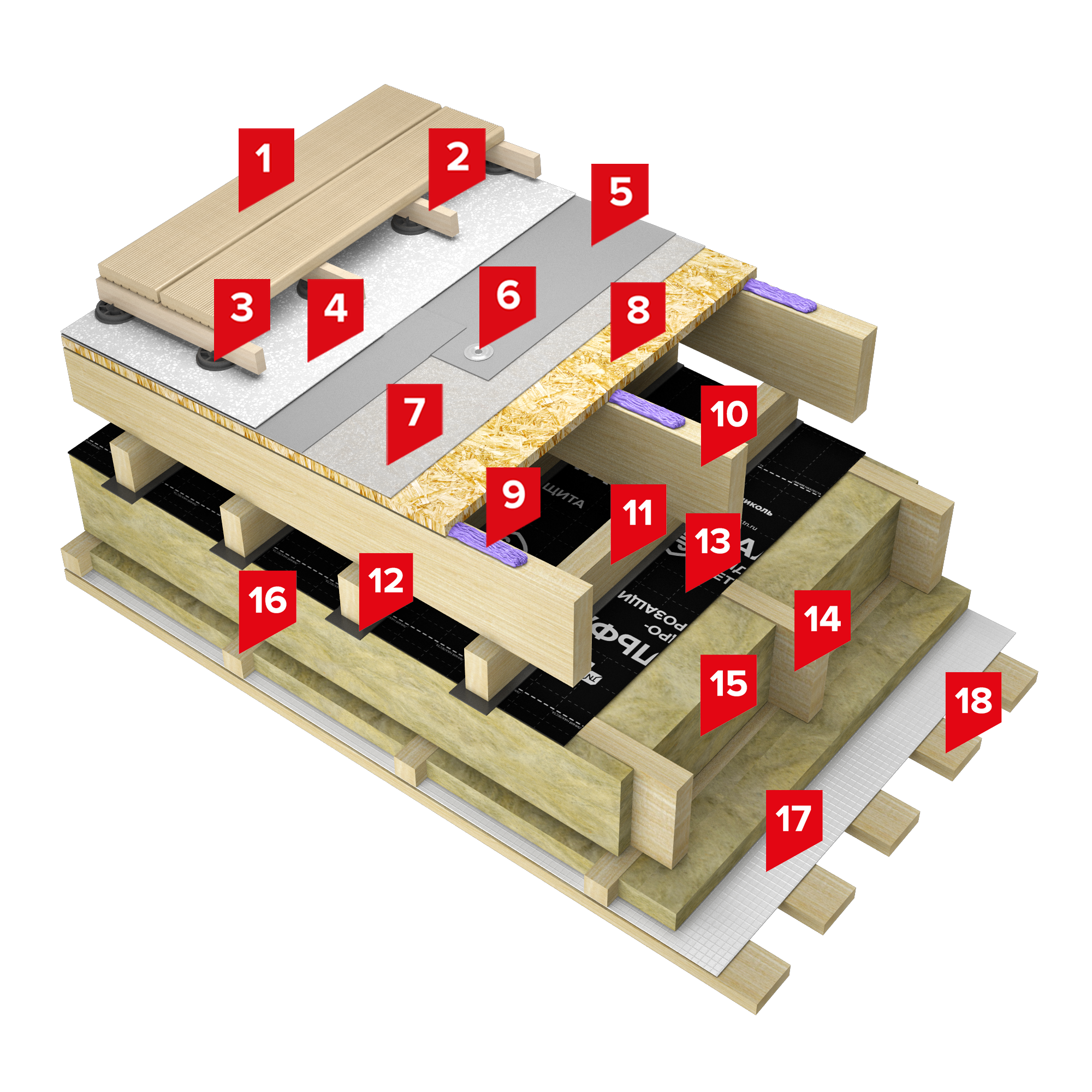

Описание системы:

Система изоляции применяется при устройстве плоских совмещенных кровель, выполненных по конструкциям на основе деревянного каркаса. Особенностью системы является наличие вентилируемого зазора, организованного деревянной обрешеткой.

В качестве пароизоляционного слоя применяется четырехслойная пароизоляционная фольгированная пленка, армированная сеткой, пленка ТЕХНОНИКОЛЬ АЛЬФА БАРЬЕР 4.0, закрепленная снизу перекрытия и зафиксированная разряженной обрешеткой, выполненной из калиброванной профилированной доски 20х45 мм ТЕХНОНИКОЛЬ. За счет наличия у пленки алюминиевого рефлексного слоя повышается общая энергоэффективность системы.

В роли несущего основания выступают стропильные балки из калиброванной профилированной доски 45х 195мм ТЕХНОНИКОЛЬ. Контробрешетка выполнена из деревянных брусков сечением 50х50 мм.

В качестве основного утепления применяются негорючие плиты из стекловолокна ТЕХНОНИКОЛЬ 34 PN Стены и крыши или из каменной ваты ТЕХНОЛАЙТ ЭКСТРА, смонтированные между стропильными балками, а также между брусками контробрешетки снизу. Утеплитель защищен сверху диффузионной мембраной Пленка ТЕХНОНИКОЛЬ АЛЬФА ТОП.

Сплошное основание в системе организовано из листов ОСП (18 мм) или фанеры ФСФ (12 мм), приклеенных к деревянным балкам полиуретановым клеем ТЕХНОНИКОЛЬ 508 PROFESSIONAL.

Уклонообразующий слой в системе организован деревянными балками.

Водоизоляционный ковер выполнен из полимерной мембраны LOGICROOF V-GR, армированной стеклохолстом, которая обладает повышенной устойчивостью на прокол. Между ПВХ мембраной и шероховатым основанием из листов ОСП или фанеры ФСФ для снижения трения при термических деформациях материалов требуется укладывать разделительный слой из иглопробивного термофиксированного геотекстиля ТЕХНОНИКОЛЬ ПРОФ КРОВЛЯ 300 развесом не менее 300 г/м².

Для эксплуатируемого слоя используется террасная доска ТЕХНОНИКОЛЬ, которая устойчива к воздействию влаги и УФ-излучению. Отделочные доски ТЕХНОНИКОЛЬ рекомендуется применять для внутренней отделки помещений.

Область применения:

Предназначена для устройства плоских совмещенных кровель в коттеджном и малоэтажном строительстве при устройстве конструкции покрытия по деревянным балкам.

Проектирование согласно:

Руководства по проектированию, монтажу и эксплуатации

• Руководство по проектированию и устройству кровель из полимерных мембран

Стандарты организации (СТО) на проектирование и применение

• СТО 72746455-4.1.1-2020 Изоляционные системы. Крыши с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям.

Производство работ согласно:

Инструкции по монтажу

• Инструкция по монтажу однослойной кровли из полимерной мембраны

Руководства по проектированию, монтажу и эксплуатации

• Руководство по проектированию и устройству кровель из полимерных мембран
