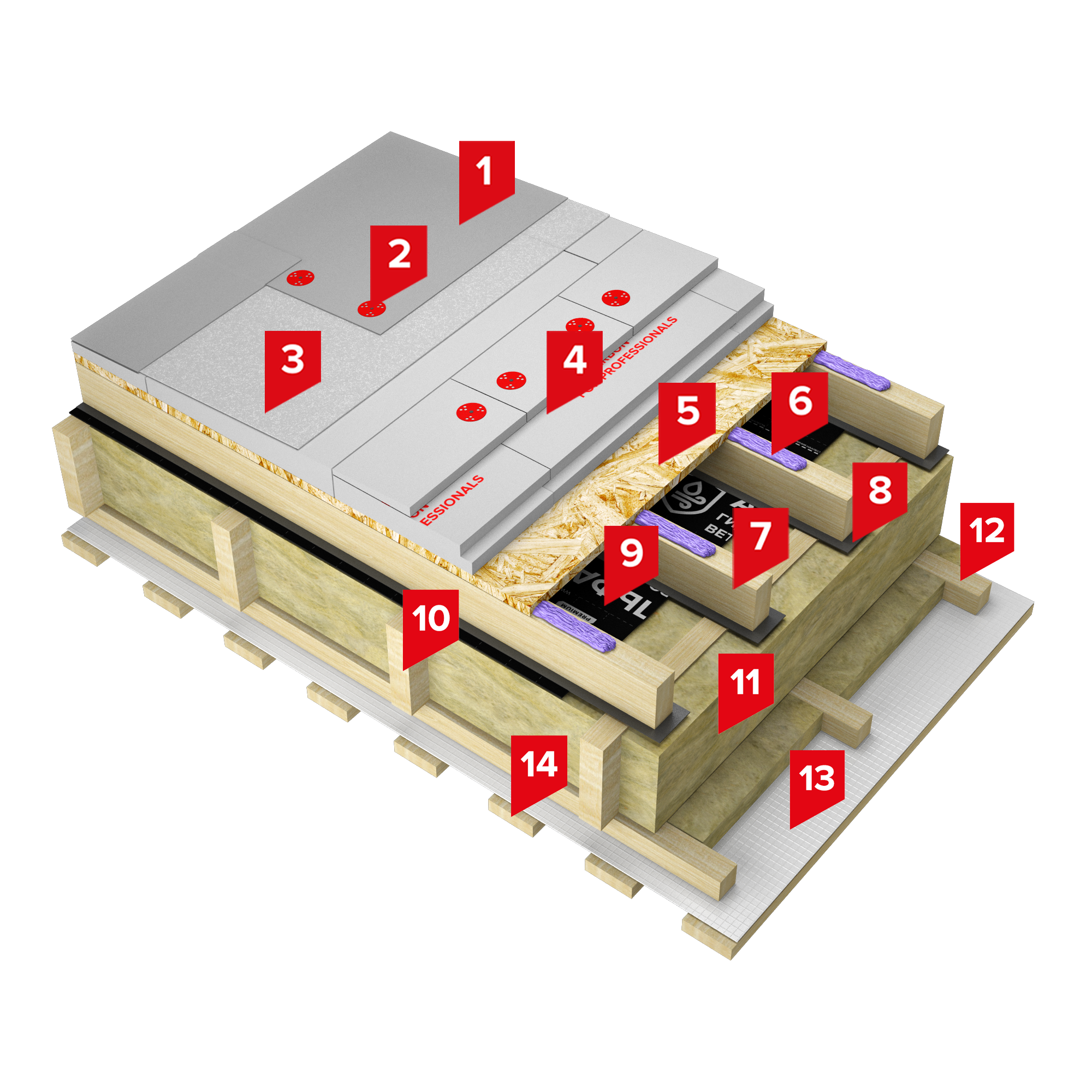

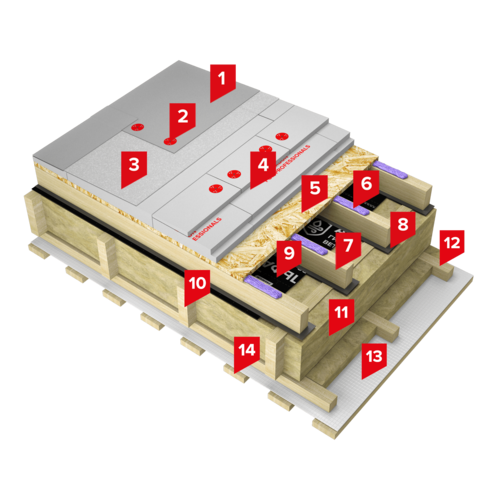

ТН-КРОВЛЯ КАРКАС Проф Клин
![](https://nav.tn.ru/pim/9/9/3/1/9931c46bf6ed8fce48a78da07174dbe25cb3ecb2_karkas_prof_klin_m.png?response-content-disposition=filename="ТН_КРОВЛЯ КАРКАС Проф Клин.png")
ТН-КРОВЛЯ КАРКАС Проф Клин
-
- Кровельная ПВХ-мембрана LOGICROOF® PRO V-RP FR
- Кровельная ПВХ-мембрана ECOPLAST® V-RP
- Кровельная ПВХ-мембрана LOGICROOF® PRO V-RP
- ПВХ Ecoplast V-RP 1,2 мм мембрана серая 2,10х15 м
- Кровельная ПВХ-мембрана LOGICROOF® V-RP ARCTIC
- Кровельная ПВХ-мембрана LOGICROOF® V-RP FR
-
4
-
5Фанера ФСФ | Плита OSB-3
-
12Деревянный брус
-
- Пленка ТЕХНОНИКОЛЬ АЛЬФА БАРЬЕР 1.0
- Пленка ТЕХНОНИКОЛЬ АЛЬФА БАРЬЕР 2.0
- Пленка ТЕХНОНИКОЛЬ АЛЬФА БАРЬЕР 3.0
Описание системы:
Система изоляции применяется при устройстве плоских совмещенных кровель, выполненных по конструкциям на основе деревянного каркаса. Особенностью системы является наличие вентилируемого зазора, организованного деревянной обрешеткой.
В качестве пароизоляционного слоя применяется четырехслойная пароизоляционная фольгированная пленка, армированная сеткой, пленка ТЕХНОНИКОЛЬ АЛЬФА БАРЬЕР 4.0, закрепленная снизу перекрытия и зафиксированная разряженной обрешеткой. За счет наличия у пленки алюминиевого рефлексного слоя повышается общая энергоэффективность системы.
В роли несущего основания выступают стропильные балки из калиброванной профилированной доски 45х 195мм ТЕХНОНИКОЛЬ. Контробрешетка выполнена из деревянных брусков сечением 50х50 мм.
В качестве основного утепления применяются негорючие плиты из стекловолокна ТЕХНОНИКОЛЬ 34 PN Стены и крыши или из каменной ваты ТЕХНОЛАЙТ ЭКСТРА, смонтированные между стропильными балками, а также между брусками контробрешетки снизу. Утеплитель защищен сверху диффузионной мембраной Пленка ТЕХНОНИКОЛЬ АЛЬФА ТОП.
Сплошное основание в системе организовано из листов ОСП (18 мм) или фанеры ФСФ (12 мм), приклеенных к деревянным балкам полиуретановым клеем ТЕХНОНИКОЛЬ 508 PROFESSIONAL.
Уклонообразующий слой в системе организован набором клиновидных плит из экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON PROF SLOPE, которые фиксируются при помощи телескопических крепежей ТЕХНОНИКОЛЬ и сверлоконечных саморезов ТЕХНОНИКОЛЬ Ø 4,8 мм.
Водоизоляционный ковер выполнен из полимерной мембраны LOGICROOF V-RP, которая имеет высокие противопожарные характеристики – Г2, РП1 и В2. Между ПВХ мембраной и экструзионным пенополистиролом предусмотрен разделительный слой – стеклохолст, развесом не менее 100 г/м2.
Отделочные доски ТЕХНОНИКОЛЬ рекомендуется применять для внутренней отделки помещений.
Область применения:
Предназначена для устройства плоских совмещенных кровель в коттеджном и малоэтажном строительстве при устройстве конструкции покрытия по деревянным балкам.
Проектирование согласно:
Руководства по проектированию, монтажу и эксплуатации
Стандарты организации (СТО) на проектирование и применение
Производство работ согласно:
Инструкции по монтажу
Руководства по проектированию, монтажу и эксплуатации
Характеристики системы:
Наименование показателя | Значение |
Сегмент строительства | Индивидуальное жилищное строительство |
Рекомендации ТЕХНОНИКОЛЬ | Эксперты рекомендуют |
Тип несущего основания системы | Деревянное основание |
Тип крыши по степени эксплуатации | Неэксплуатируемая |
Наличие теплоизоляционного слоя | С утеплителем |
Тип теплоизоляции | Стекловолокно (СВ); Каменная вата (КВ) |
Справочная толщина теплоизоляции для расчетного (проектного) сопротивления теплопередачи R=4,0 и с учетом коэф. теплотехнической однородности r=0,9. | Общая толщина = 200 мм |
Метод крепления теплоизоляционного слоя | Механическое крепление |
Тип гидроизоляции | Полимерная мембрана (ПВХ) |
Способ монтажа гидроизоляции | Механическая фиксация |
Обеспечение устойчивости гидроизоляции к ветровым нагрузкам | Механическое крепление (по ветровому расчету) |
Тип основания под кровельный ковер | Теплоизоляция |
Масса крыши (без учета несущего основания и уклонообразующего слоя), кг/м2 | 21.16 |
