ТН-КРОВЛЯ Фикс

Система неэксплуатируемой крыши по стальному профилированному настилу с механической фиксацией битумно-полимерного кровельного ковра
ТН-КРОВЛЯ Фикс
  • RE 15
  • К0(15)
  • КП0

ТН-КРОВЛЯ Фикс

Описание
Характеристики
Документация
Калькуляторы
Сервисы
Видео
Часто задаваемые вопросы

ОПИСАНИЕ:

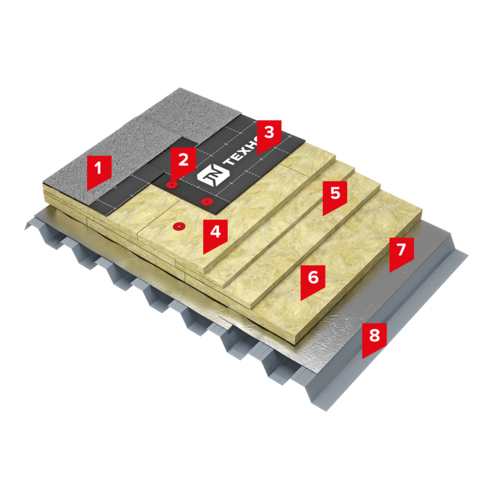

Кровельный ковер состоит из двух слоев битумно-полимерного материала. Нижний слой Техноэласт ФИКС крепится к основанию механически телескопическими крепежами ТЕХНОНИКОЛЬ. Верхний слой из битумно-полимерного материала Техноэласт ПЛАМЯ СТОП (с повышенными противопожарными характеристиками – РП1, В2) наплавляется на нижний слой кровли. Благодаря применению двухслойной битумно-полимерной гидроизоляции система имеет высокую поверхностную механическую прочность и надежность.
Для устройства теплоизоляционного слоя применяется две марки утеплителя на основе каменной ваты. ТЕХНОРУФ В ЭКСТРА – более прочный утеплитель, применяемый для устройства верхнего слоя теплоизоляции, который перераспределят внешнюю нагрузку на нижний слой теплоизоляции. Плиты ТЕХНОРУФ Н ПРОФ имеют меньшую прочность на сжатие и применяется для устройства нижнего слоя теплоизоляции.
В качестве материалов для формирования уклонов и контруклонов на кровле применяется набор изделий из каменной ваты: ТЕХНОРУФ Н ПРОФ КЛИН.
В качестве пароизоляции по профилированному настилу применяется алюминизированная мембрана Паробарьер С (А500 или Ф1000), которая обладает высокими пароизоляционными свойствами (в том числе в месте установки крепежа), является стойким к механическим воздействиям и выдерживает вес человека.
В зависимости от условий эксплуатации может быть выбрана определенная марка пароизоляционного материала:
− Паробарьер СА 500 применяют в зданиях с сухим и нормальным влажностными режимами внутренних помещений;
− Паробарьер СФ 1000 применяют в зданиях всех влажностных режимов внутренних помещений, включая влажный и мокрый.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Крыши административных, общественных (многофункциональные торговые центры и т.п.), промышленных и складских зданий без ограничения по площади применения и воспринимающие пешеходную нагрузку от сезонных, текущих (еженедельных) осмотров и обслуживания оборудования на крыше (выход на кровлю не более одного раза в неделю).

ПРОЕКТИРОВАНИЕ СОГЛАСНО:

− СТО 72746455-4.1.1-2020 Изоляционные системы. Крыши с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям;
− Руководству по проектированию и устройству кровель из битумно-полимерных материалов.

ПРОИЗВОДСТВО РАБОТ СОГЛАСНО:

− Инструкции по устройству кровли из битумно-полимерных материалов по основанию из профлиста;
− Руководству по проектированию и устройству кровель из битумно-полимерных материалов.

ГАРАНТИЯ:

Гарантийный срок на водонепроницаемость системы ТН-КРОВЛЯ ФИКС составляет 15 лет.
Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техлисте, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.

Развернуть описание
Технические характеристики системы и материалов, входящих в её состав
Наименование системы
ТН-КРОВЛЯ Фикс
Шифр системы / Альбом технических решений
ПК-02
Рекомендации ТЕХНОНИКОЛЬ*(1)
Разрешенная
Тип строительства
Промышленное и гражданское строительство
Стадия строительства
Новое строительство
Класс пожарной опасности по ГОСТ 30403-2012*(2)
К0(15)
Предел огнестойкости по ГОСТ 30247.0-94, ГОСТ 30247.1-94*(2)
RE 15
Группа пожарной опасности кровли по ГОСТ Р 56026-2014*(3)
КП0
Максимально допустимая площадь кровли без устройства противопожарных поясов*(4)
Без ограничений
Срок гарантии на систему*(5)
15 лет
Состав системы
– Техноэласт ПЛАМЯ СТОП
– Техноэласт ФИКС
– ТЕХНОРУФ В ЭКСТРА
– ТЕХНОРУФ Н ПРОФ
– Паробарьер С
– Профлист
Толщина теплоизоляции для R=4,0*(6)
Теплоизоляция (верх): 50 мм (КВ) Теплоизоляция (низ): 140 мм (КВ)
Пожарно-технические показатели компонентов системы, согласно: ФЗ № 123-ФЗ; СП 17.13330 Кровли
Водоизоляционный ковер - РП1, В2
Основание под кровлю – НГ
Теплоизоляция (верх) – НГ
Теплоизоляция (низ) – НГ
Тип крыши по степени эксплуатации
Обслуживание кровли
Особенности
Классическое решение, проверенное временем
Отсутствие противопожарных рассечек сокращает сроки монтажа
Простая и широкораспростаненная технология монтажа без применения специального оборудования
Метод укладки кровельных материалов
Механическое крепление
Сезонность выполнения работ
Нет ограничений
Масса одного квадратного метра крыши (без учета несущего основания), кг*(7)
35,8
Примечания:

Разрешенные системы ТЕХНОНИКОЛЬ – системы, обладающие высокими потребительскими характеристиками, направленными на повышение безопасности, энергоэффективности, долговечности зданий и сооружений. Разрешенные Системы соответствуют нормам безопасности и имеют необходимую разрешительную документацию для их применения в стране присутствия.

Классификационная характеристика конструкции, определяемая в связи с классом конструктивной пожарной опасности здания. Классы конструктивной пожарной опасности зданий принимаются в соответствии с требованиями нормативных документов по пожарной безопасности, главным образом по СП 2.13130.2020

Определяется:

  • Проведением испытаний по ГОСТ 30403 для ограждающих конструкций и по ГОСТ 31251 для фасадных систем.
  • Расчетно-аналитическим способом, в соответствии с методиками установленными нормативными документами по пожарной безопасности, в отношении конструкций аналогичных по составу и конструктивному исполнению ранее испытанным.

Классификационная характеристика конструкций здания определяемая в связи с его степенью огнестойкости. Требуемая степень огнестойкости зданий принимается в соответствии с требованиями нормативных документов пожарной безопасности, главным образом по СП 2.13130.2020

Определяется:

  • Проведением испытаний по ГОСТ 30247.0, ГОСТ 30247.1.
  • Расчетно-аналитическим способом, в соответствии с методиками установленными нормативными документами по пожарной безопасности.

Классификационная характеристика покрытий крыши здания, определяемая по ГОСТ Р 56026. Определяет устойчивость кровельных покрытий к воздействию единичного источника зажигания сверху. Применяется при оценке допустимой площади неэксплуатируемой крыши по СП 17.13330.2017.

Определяется:


Для достижения группы пожарной опасности кровли КП0 (по ГОСТ Р 56026-2014) необходимо применять: ELVATOP V-RP толщиной 1,5 мм, LOGICROOF V-RP, LOGICROOF V-RP ARCTIC, ECOPLAST V-RP, SINTOPLAN RT толщиной 2 мм и LOGICROOF PRO V-RP FR, LOGICROOF V-RP FR толщиной 1,2 мм.
