ТН-КРОВЛЯ ФИКС PIR
![](https://nav.tn.ru/pim/5/e/a/7/5ea76f85c886bce54366cc1c881a2051bdf3541d_fix_pir_m.png?response-content-disposition=filename="ТН_КРОВЛЯ ФИКС PIR.png")

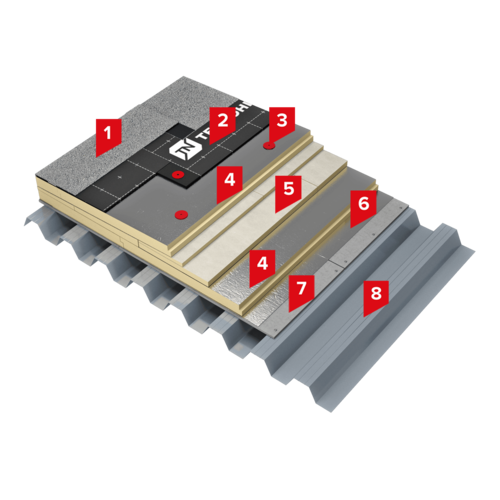

ТН-КРОВЛЯ ФИКС PIR
-
5
-
8Хризотилцементные листы
- Плита ЦСП
- Аквапанель
-
9Профилированный лист
Ориентировочная стоимость материалов на 1 кв.м системы (с НДС и стоимостью доставки), руб.
Расчет произведен исходя из стоимости основных материалов системы (без учета кровельного основания) для г. Москва для площади конструкции 1000 м.кв.
Для неэксплуатируемых систем в стоимость также включена цена монолитной/сборной стяжки с учетом стоимости работ.
Стоимость материалов для создания уклонов на кровле не учтена.
Итоговая стоимость зависит от региона строительства объекта и его площади.
Указанная стоимость не является публичной офертой.
Описание системы:
Кровельный ковер состоит из двух слоев битумно-полимерного материала. Нижний слой Техноэласт ФИКС крепится к основанию механически крепежными элементами ТехноНИКОЛЬ. Верхний слой из битумно-полимерного материала Техноэласт ПЛАМЯ СТОП (с повышенными противопожарными характеристиками – РП1, В2) наплавляется на нижний слой кровли. Благодаря применению двухслойной битумно-полимерной гидроизоляции система имеет высокую поверхностную механическую прочность и надежность.
Для устройства теплоизоляционного слоя применяются плиты на основе жесткого пенополиизоцианурата LOGICPIR PROF Ф/Ф, имеющие группу горючести Г1. Высокая прочность и стойкость плит LOGICPIR PROF Ф/Ф к сосредоточенным нагрузкам повышает межремонтный срок службы кровли.
В качестве материалов для формирования уклонов и контруклонов на кровле применяется набор изделий из плит: LOGICPIR SLOPE СХ/СХ.
В целях обеспечения высоких показателей пожарной безопасности и ровности основания на профилированный настил укладываются и фиксируются хризотилцементные плоские листы в 1 слой толщиной не менее 8 мм.
В качестве пароизоляции применяется фольгированная мембрана Паробарьер СФ1000, которая приклеивается к поверхности уложенных хризотилцементных плоских листов. Паробарьер СФ1000 обладает высокими пароизоляционными свойствами (в том числе в месте установки крепежа) и защищает систему от влагонакопления.
Область применения:
Крыши административных, общественных (многофункциональные торговые центры и т.п.), промышленных и складских зданий без ограничения по площади применения и воспринимающие пешеходную нагрузку от сезонных, текущих (ежедневных) осмотров и обслуживания оборудования на крыше (выход на кровлю более одного раза в неделю).
Проектирование согласно:
Руководства по проектированию, монтажу и эксплуатации
Стандарты организации (СТО) на проектирование и применение
- СТО 72746455-4.1.1-2020 Изоляционные системы. Крыши с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям.
- СТО 72746455-4.8.1-2023 Строительные системы зданий и сооружений. Обеспечение пожарной безопасности при проектировании.
- СТО 72746455-4.1.4-2022 Изоляционные системы плоских крыш с водоизоляционным ковром из полимерных и битумосодержащих рулонных материалов. Методика расчета кровли на ветровое воздействие
Производство работ согласно:
Инструкции по монтажу
Руководства по проектированию, монтажу и эксплуатации
Гарантия:
Гарантийный срок на водонепроницаемость системы ТН-КРОВЛЯ ФИКС PIR составляет 15 лет.
Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техлисте, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.
- 1 Величины расходов справочные и приведены для рядовой поверхности, расход материалов для примыканий и сложных геометрических поверхностей рассчитывается согласно проекту.
- 2 Толщина теплоизоляции определяется согласно теплотехническому расчету.
- 3 Толщина клиновидной изоляции определяется согласно проекту.
- 4 Показатель толщина для материала Техноэласт ФИКС не нормируется, в таблице указано справочное усредненное значение толщины слоя с отклонением +/- 5 %.
Характеристики системы:
Наименование показателя | Значение |
Сегмент строительства | Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Разрешенная |
Тип несущего основания системы | Профлист |
Тип крыши по степени эксплуатации | Неэксплуатируемая |
Допустимая интенсивность эксплуатационной нагрузки согласно СП17.13330.2017 | тип I (сезонные осмотры кровель, на которых не установлено оборудование); тип II (текущие осмотры кровель и обслуживание оборудования на крыше не более одного раза в неделю); тип III (текущие осмотры кровель и обслуживание оборудования на крыше более одного раза в неделю) |
Наличие теплоизоляционного слоя | С утеплителем |
Тип теплоизоляции | Пенополиизоцианурат (PIR) |
Справочная толщина теплоизоляции для расчетного (проектного) сопротивления теплопередачи R=4,0 и с учетом коэф. теплотехнической однородности r=0,9. | PIR =110 мм (50 мм + 60 мм) |
Метод крепления теплоизоляционного слоя | Механическое крепление |
Тип гидроизоляции | Битумно-полимерный рулонный материал (БРМ) |
Способ монтажа гидроизоляции | Механическая фиксация |
Обеспечение устойчивости гидроизоляции к ветровым нагрузкам | Механическое крепление (по ветровому расчету) |
Тип основания под кровельный ковер | Теплоизоляция |
Максимально допустимая площадь кровли без устройства противопожарных поясов | Без ограничений |
Предел огнестойкости конструкции по ГОСТ 30247.0-94, ГОСТ 30247.1-94 | RE 15 |
Класс пожарной опасности конструкции | К0(15) |
Наличие сертификата на КП0 | Да |
Масса крыши (без учета несущего основания и уклонообразующего слоя), кг/м2 | 31.1 |
Срок гарантии на систему | до 15 лет |
Ориентировочная стоимость материалов на 1 кв.м системы (с НДС), руб/м2 *(1) | 5331 руб/м2 |
- Тип интенсивности воздействия пешеходной нагрузки на кровлю: согласно СП 17.13330.2017.
- Класс пожарной опасности, предел огнестойкости: согласно Заключению по оценке пределов огнестойкости и классов пожарной опасности покрытий, ФГБУ ВНИИПО МЧС России, 2022. При использовании по нижнему поясу профилированного листа огнезащитных плит ТЕХНО ОЗМ толщиной не менее 40 мм значения пожарный показателей для системы будут К0 (30) и RE (30).
- Группа пожарной опасности кровли: согласно сертификату соответствия.
- Масса 1 квадратного метра: величина справочная, при проектировании использовать значение для конкретного объекта, полученное расчетным методом.
- *(1) Ориентировочная стоимость материалов на 1 кв.м системы (с НДС и стоимостью доставки), руб.
Расчет произведен исходя из стоимости основных материалов системы (без учета кровельного основания) для г. Москва для площади конструкции 1000 м.кв.
Для неэксплуатируемых систем в стоимость также включена цена монолитной/сборной стяжки с учетом стоимости работ.
Стоимость материалов для создания уклонов на кровле не учтена.
Итоговая стоимость зависит от региона строительства объекта и его площади.
Указанная стоимость не является публичной офертой.
