ГлавнаяСистемыПлоская крышаТН-КРОВЛЯ Фикс Бетон

ТН-КРОВЛЯ Фикс Бетон

19
назад
Система неэксплуатируемой крыши по бетонному основанию с механической фиксацией битумно-полимерного кровельного ковра.

Программы расчета

  • Теплотехнический калькулятор с учетом неоднородностей

    С помощью данного онлайн калькулятора Вы сможете рассчитать необходимую толщину теплоизоляционного слоя, исходя из требуемого приведенного сопротивления теплопередаче для конкретного региона (города) и типа строительной системы с учетом термических неоднородностей конструкций.

Описание
Документация
Технические сервисы
Наверх

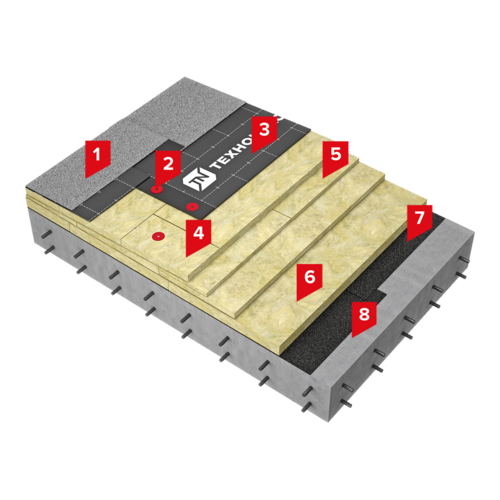

Описание системы:

В качестве пароизоляции по бетонному основанию применяется наплавляемый материал Биполь ЭПП. Материал надежно защищает кровельный пирог от насыщения паром, при этом устойчив к возможным механическим повреждениям в условиях монтажа.

В конструкции применены два вида теплоизоляции на основе негорючей каменной ваты. Теплоизоляция ТЕХНОРУФ Н ПРОФ имеет меньшую плотность и применяется в качестве нижнего слоя. ТЕХНОРУФ В ЭКСТРА – более жесткий утеплитель и применяется в качестве верхнего слоя, функцией которого является перераспределение внешней нагрузки на нижний слой утеплителя.

В качестве материалов для формирования уклонов на кровле применяется набор элементов из каменной ваты ТЕХНОРУФ Н ПРОФ КЛИН (1,7 % и 4,2 %).

Кровельный ковер состоит из битумно-полимерных материалов, уложенных в два слоя. Нижний слой из материала Техноэласт ФИКС крепится к основанию механически телескопическими крепежами ТехноНИКОЛЬ. Верхний слой из битумно-полимерного материала Техноэласт ПЛАМЯ СТОП наплавляется на нижний слой кровли. Применение механического крепления позволяет выполнить монтаж кровельного ковра без устройства цементно-песчаной или сборной стяжки, что ведет к увеличению скорости производства работ.

Согласно заключению ФГБУ ВНИИПО МЧС России кровельная конструкция имеет класс пожарной опасности К0 (45) и в зависимости от параметров железобетонной плиты предел огнестойкости REI 30 - REI 90, что позволяет применять систему в качестве покрытий в зданиях и сооружениях любой степени огнестойкости и с любым классом конструктивной пожарной опасности.

Область применения:

Систему ТН-КРОВЛЯ Фикс Бетон применяют на объектах промышленного, гражданского, жилого и общественного назначения с несущими конструкциями из железобетона с интенсивностью пешеходной нагрузки на кровлю типа I (сезонные осмотры кровли и текущий ремонт крыши) и II (текущий ремонт крыши, текущие (ежеквартальные) осмотры с редким обслуживанием оборудования: крышные вентиляторы, аэраторы и т.п., очистка снега) осмотры с редким обслуживанием оборудования: крышные вентиляторы, аэраторы и т.п., очистка снега) согласно Приложению К СП 17.13330.2017.

Система ТН-КРОВЛЯ Фикс Бетон может применяться при капитальном ремонте крыши с заменой всех слоев изоляции.

Применение в кровельной системе материала Техноэласт ПЛАМЯ СТОП с повышенными противопожарными характеристиками – РП1, В2 позволяет получить группу пожарной опасности кровли КП0 согласно таблице 5.2 СП 17.13330.2017 и применяться на крышах зданий большой площади без устройства противопожарных рассечек.

Гарантия на систему:

Гарантийный срок на водонепроницаемость системы ТН-КРОВЛЯ Фикс Бетон составляет 15 лет.

Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техлисте, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.

Производство работ:

Согласно «Руководству по проектированию и устройству кровель из битумно-полимерных материалов компании ТехноНИКОЛЬ» 2017 г. и СТО 72746455-4.1.1-2016 «Изоляционные системы ТехноНИКОЛЬ. Крыши с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Материалы для проектирования и правила монтажа. Москва 2016».
