ТН-КРОВЛЯ ФИКС БЕТОН PIR

ТН-КРОВЛЯ ФИКС БЕТОН PIR

Система неэксплуатируемой крыши по монолитному железобетонному основанию с механической фиксацией битумно-полимерного кровельного ковра
Описание
Характеристики
Документация
Калькуляторы
Сервисы
Видео
Часто задаваемые вопросы

ОПИСАНИЕ:

Кровельный ковер состоит из двух слоев битумно-полимерного материала. Нижний слой Техноэласт ФИКС крепится к основанию механически телескопическими крепежами ТЕХНОНИКОЛЬ. Верхний слой из битумно-полимерного материала Техноэласт ПЛАМЯ СТОП (с повышенными противопожарными характеристиками – РП1, В2) наплавляется на нижний слой кровли. Применение механического крепления позволяет увеличить скорость монтажа, а благодаря применению двухслойной битумно-полимерной гидроизоляции система имеет высокую поверхностную механическую прочность и надежность.
Теплоизоляционный слой в системе выполняется из жестких пенополиизоциануратных плит LOGICPIR PROF Ф/Ф, с механической фиксацией к основанию. При необходимости выполнения на крыше основных и контруклонов используют плиты теплоизоляционные LOGICPIR SLOPE.
В качестве пароизоляции по бетонному основанию применяется наплавляемый материал Технобарьер. Технобарьер надежно защищает кровельный пирог от насыщения паром, при этом устойчив к возможным механическим повреждениям в условиях монтажа.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Крыши жилых, административных, общественных и промышленных зданий без ограничения по площади применения и воспринимающие пешеходную нагрузку от сезонных, текущих (ежедневных) осмотров и обслуживания оборудования на крыше (выход на кровлю более одного раза в неделю).

ПРОЕКТИРОВАНИЕ СОГЛАСНО:

− СТО 72746455-4.1.1-2020 Изоляционные системы. Крыши с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям;
− Руководству по проектированию и устройству кровель из битумно-полимерных материалов.

ПРОИЗВОДСТВО РАБОТ СОГЛАСНО:

− Инструкции по устройству кровли из битумно-полимерных материалов по железобетонному основанию;
− Руководству по проектированию и устройству кровель из битумно-полимерных материалов.

ГАРАНТИЯ:

Гарантийный срок на водонепроницаемость системы ТН-КРОВЛЯ ФИКС БЕТОН PIR составляет 15 лет.
Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техлисте, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.

Развернуть описание
Технические характеристики системы и материалов, входящих в её состав
Наименование системы
ТН-КРОВЛЯ ФИКС БЕТОН PIR
Шифр системы / Альбом технических решений
ПК-23-02-RU
Рекомендации ТЕХНОНИКОЛЬ*(1)
Разрешенная
Тип строительства
Промышленное и гражданское строительство
Стадия строительства
Новое строительство
Класс пожарной опасности по ГОСТ 30403-2012*(2)
К0(45)
Предел огнестойкости по ГОСТ 30247.0-94, ГОСТ 30247.1-94*(2)
REI 30 - REI 90
Группа пожарной опасности кровли по ГОСТ Р 56026-2014*(3)
КП0
Максимально допустимая площадь кровли без устройства противопожарных поясов*(4)
Без ограничений
Срок гарантии на систему*(5)
15 лет

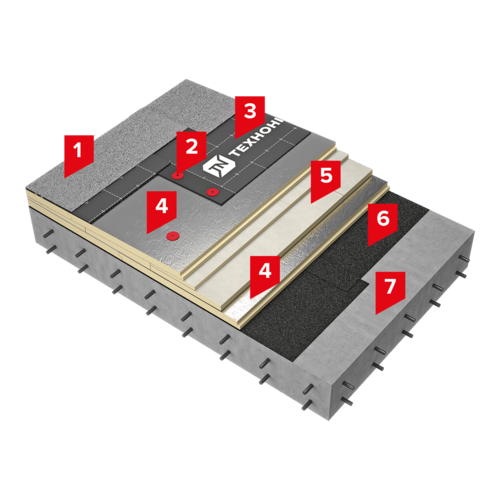

Состав системы
– Техноэласт ПЛАМЯ СТОП
– Техноэласт ФИКС
– LOGICPIR PROF Ф/Ф
– Технобарьер
– Ж/б основание
Толщина теплоизоляции для R=4,0*(6)
Теплоизоляция (в 1 или 2 слоя): 130 мм (PIR)
Пожарно-технические показатели компонентов системы, согласно: ФЗ № 123-ФЗ; СП 17.13330 Кровли
Водоизоляционный ковер - РП1, В2
Основание под кровлю – Г1
Теплоизоляция (верх) – Г1
Тип крыши по степени эксплуатации
Обслуживание кровли
Особенности
Отсутствие противопожарных рассечек сокращает сроки монтажа
Высокая стойкость к вытаптыванию за счет применения теплоизоляционных материалов с высокой прочностью на сжатие
Простая и широкораспростаненная технология монтажа без применения специального оборудования
Отсутствие «мокрых» процессов обеспечивает монтаж системы в любой период года
Облегченное решение за счет отсутствия выравнивающей стяжки
Метод укладки кровельных материалов
Механическое крепление
Сезонность выполнения работ
Нет ограничений
Масса одного квадратного метра крыши (без учета несущего основания), кг*(7)
22,8
Примечания:

Разрешенные системы ТЕХНОНИКОЛЬ – системы, обладающие высокими потребительскими характеристиками, направленными на повышение безопасности, энергоэффективности, долговечности зданий и сооружений. Разрешенные Системы соответствуют нормам безопасности и имеют необходимую разрешительную документацию для их применения в стране присутствия.

Классификационная характеристика конструкции, определяемая в связи с классом конструктивной пожарной опасности здания. Классы конструктивной пожарной опасности зданий принимаются в соответствии с требованиями нормативных документов по пожарной безопасности, главным образом по СП 2.13130.2020.

Определяется:

  • Проведением испытаний по ГОСТ 30403 для ограждающих конструкций и по ГОСТ 31251 для фасадных систем.
  • Расчетно-аналитическим способом, в соответствии с методиками установленными нормативными документами по пожарной безопасности, в отношении конструкций аналогичных по составу и конструктивному исполнению ранее испытанным.

Классификационная характеристика покрытий крыши здания, определяемая по ГОСТ Р 56026. Определяет устойчивость кровельных покрытий к воздействию единичного источника зажигания сверху. Применяется при оценке допустимой площади неэксплуатируемой крыши по СП 17.13330.2017.

Определяется:


Для достижения группы пожарной опасности кровли КП0 (по ГОСТ Р 56026-2014) необходимо применять: ELVATOP V-RP толщиной 1,5 мм, LOGICROOF V-RP, LOGICROOF V-RP ARCTIC, ECOPLAST V-RP, SINTOPLAN RT толщиной 2 мм и LOGICROOF PRO V-RP FR, LOGICROOF V-RP FR толщиной 1,2 мм.
