ТН-КРОВЛЯ ФАЛЬЦ Стандарт PIR

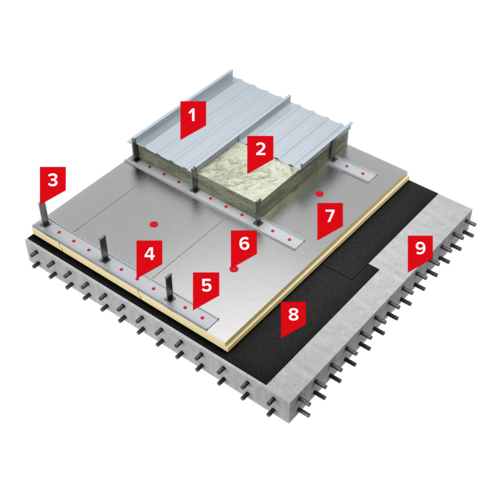

![](https://nav.tn.ru/pim/1/c/0/1/1c017b3defe86c65a704a20833415f232aae2d70_______________________________________________PIR_m.png?response-content-disposition=filename="ТН_КРОВЛЯ ФАЛЬЦ СТАНДАРТ PIR.png")
ТН-КРОВЛЯ ФАЛЬЦ Стандарт PIR
-
9Железобетонное основание
Описание системы:
Кровельный ковер выполняется из фальцевых картин LOGICFALZ, которые имеет самые высокие противопожарные характеристики – группу горючести Г1. Группа пожарной опасности кровли КП0, что позволяет применять систему без ограничений по площади кровли. Для устройства теплоизоляционного слоя применяется два типа утеплителя. Верхний слой ТЕХНОНИКОЛЬ 34 RN Стены и крыши ПРОФ имеют меньшую прочность на сжатие и применяется для ликвидации зазора между кровельными картинами и нижнем слое теплоизоляции, который выполнен из утеплителя на основе пенополиизоцианурата LOGICPIR PROF Ф/Ф, который имеет группу горючести Г1, отличается высокими теплоизолирующими характеристиками и повышенной прочностью на сжатие. Фальцевые опоры LOGICFALZ совместно с направляющей шиной LOGICFALZ являются основными крепежный элементами системы. Кровельные картины LOGICFALZ устанавливаются профилированными продольными краями картины на верхнюю часть фальцевых опор, что обеспечивает прочное опирание, фиксацию и, в то же время, не препятствует температурным сдвигам кровельного покрытия.
В качестве пароизоляции по бетонному основанию применяется наплавляемый материал Технобарьер. Он надежно защищает кровельный пирог от насыщения паром, при этом устойчив к возможным механическим повреждениям в условиях монтажа. Гибкость материала до минус 20 °С делает возможным устройство пароизоляции при отрицательных температурах.
Область применения:
Система ТН- КРОВЛЯ ФАЛЬЦ Стандарт PIR применяется для устройства крыш общественных (торгово-развлекательные центры, спортивные комплексы и т.п.) зданий без ограничения по площади применения, с несущими конструкциями из монолитных и сборных железобетонных плит.
Проектирование согласно:
Стандарты организации (СТО) на проектирование и применение
Гарантия:
Гарантийный срок на водонепроницаемость системы составляет до 15 лет.
Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техническом листе, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.
- 1 Величины расходов справочные и приведены для рядовой поверхности, расход материалов для примыканий и сложных геометрических поверхностей рассчитывается согласно проекту.
- 2 Толщина теплоизоляции определяется согласно теплотехническому расчету.
- 4 нн – материал по толщине не нормируется.
Характеристики системы:
Наименование показателя | Значение |
Сегмент строительства | Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Разрешенная |
Тип несущего основания системы | Монолитный ж/б |
Тип крыши по степени эксплуатации | Неэксплуатируемая |
Наличие теплоизоляционного слоя | С утеплителем |
Тип теплоизоляции | Стекловолокно (СВ); Пенополиизоцианурат (PIR) |
Справочная толщина теплоизоляции для расчетного (проектного) сопротивления теплопередачи R=4,0 и с учетом коэф. теплотехнической однородности r=0,9. | Общая толщина = 130 мм |
Метод крепления теплоизоляционного слоя | Механическое крепление |
Тип гидроизоляции | Фальцевая картина |
Способ монтажа гидроизоляции | Фальцевое соединение |
Обеспечение устойчивости гидроизоляции к ветровым нагрузкам | Механическое крепление (по ветровому расчету) |
Тип основания под кровельный ковер | Теплоизоляция |
Максимально допустимая площадь кровли без устройства противопожарных поясов | Без ограничений |
Предел огнестойкости конструкции по ГОСТ 30247.0-94, ГОСТ 30247.1-94 | REI 30 - REI 120 |
Класс пожарной опасности конструкции | К0(45) |
Масса крыши (без учета несущего основания и уклонообразующего слоя), кг/м2 | 9.5 |
Срок гарантии на систему | до 15 лет |
- 1. Максимально допустимая площадь кровли без устройства противопожарных поясов без ограничений.
- 2. Масса 1 квадратного метра Величина справочная, при проектировании использовать значение для конкретного объекта, полученное расчетным методом.
