ТН-КРОВЛЯ ФАЛЬЦ Стандарт
![](https://nav.tn.ru/pim/e/3/6/c/e36cc94b43e304b698eb8fa95d5ce60e75dd9d2a________________________________________________m.png?response-content-disposition=filename="ТН_КРОВЛЯ ФАЛЬЦ СТАНДАРТ.png")
ТН-КРОВЛЯ ФАЛЬЦ Стандарт
-

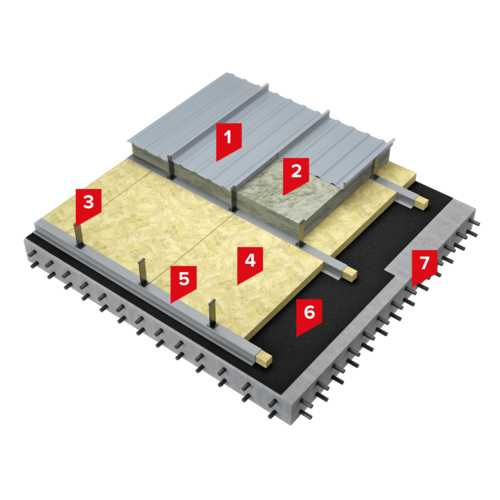

7Железобетонное монолитное основание
Описание системы:
Кровельный ковер выполняется из алюминиевых фальцевых картин LOGICFALZ с защитным декоративным покрытием, которые имеет самые высокие противопожарные характеристики – группу горючести Г1. Группа пожарной опасности кровли КП0, что позволяет применять систему без ограничений по площади кровли.
Для устройства теплоизоляционного слоя применяется утеплитель на основе минеральной ваты. Плиты Технолайт ОПТИМА и ТЕХНОНИКОЛЬ 34 RN Стены и крыши ПРОФ имеют меньшую прочность на сжатие и применяется для устройства кровель сложной и неправильной формы, позволяют сэкономить на общей стоимости утеплителя. Фальцевая опора LOGICFALZ основной несущий элемент системы. Фальцевая картины LOGICFALZ устанавливаются профилированными фальцами на верхнюю часть фальцевых опор, что обеспечивает прочное опирание и, в то же время, не препятствует температурным сдвигам кровельного покрытия. Базовый профиль LOGICFALZ, крепежный элемент подсистемы для фальцевого покрытия LOGICFALZ, служит для выставления рядов фальцевых опор в кровельном пироге.
В качестве пароизоляции по бетонному основанию применяется наплавляемый материал Технобарьер. Технобарьер надежно защищает кровельный пирог от насыщения паром, при этом устойчив к возможным механическим повреждениям в условиях монтажа.
Область применения:
Система ТН-КРОВЛЯ ФАЛЬЦ Стандарт применяется для устройства плоских и скатных крыш в том числе неправильной и сложной формы, с несущими конструкциями из монолитных и сборных железобетонных плит в любое время года на объектах промышленного, гражданского, жилого и общественного назначения.
Проектирование согласно:
Стандарты организации (СТО) на проектирование и применение
Гарантия:
Гарантийный срок на водонепроницаемость системы составляет до 15 лет.
Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техническом листе, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.
- 1 Величины расходов справочные и приведены для рядовой поверхности, расход материалов для примыканий и сложных геометрических поверхностей рассчитывается согласно проекту.
- 2 Толщина теплоизоляции определяется согласно теплотехническому расчету.
- 3 Коэффициент расхода материала Паробарьер приведен справочно для профилированного листа Н114.
- 4 нн – материл по толщине не нормируется.
Характеристики системы:
Наименование показателя | Значение |
Сегмент строительства | Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Разрешенная |
Тип несущего основания системы | Монолитный ж/б |
Тип крыши по степени эксплуатации | Неэксплуатируемая |
Наличие теплоизоляционного слоя | С утеплителем |
Тип теплоизоляции | Стекловолокно (СВ); Каменная вата (КВ) |
Справочная толщина теплоизоляции для расчетного (проектного) сопротивления теплопередачи R=4,0 и с учетом коэф. теплотехнической однородности r=0,9. | Общая толщина = 200 мм |
Метод крепления теплоизоляционного слоя | Свободная укладка |
Тип гидроизоляции | Фальцевая картина |
Способ монтажа гидроизоляции | Фальцевое соединение |
Обеспечение устойчивости гидроизоляции к ветровым нагрузкам | Механическое крепление (по ветровому расчету) |
Тип основания под кровельный ковер | Теплоизоляция |
Максимально допустимая площадь кровли без устройства противопожарных поясов | Без ограничений |
Предел огнестойкости конструкции по ГОСТ 30247.0-94, ГОСТ 30247.1-94 | REI 30 - REI 120 |
Класс пожарной опасности конструкции | К0(45) |
Масса крыши (без учета несущего основания и уклонообразующего слоя), кг/м2 | 18.7 |
Срок гарантии на систему | до 15 лет |
- 1 Максимально допустимая площадь кровли без устройства противопожарных поясов Согласно СП 17.13330.2017.
- 2 Масса 1 квадратного метра Величина справочная, при проектировании использовать значение для конкретного объекта, полученное расчетным методом.
