ТН-КРОВЛЯ ФАЛЬЦ Классик PIR
![](https://nav.tn.ru/pim/4/5/a/3/45a32b871b5505135fe4e1d51200b348f66720a2______________________________________________PIR_m.png?response-content-disposition=filename="ТН_КРОВЛЯ ФАЛЬЦ КЛАССИК PIR.png")

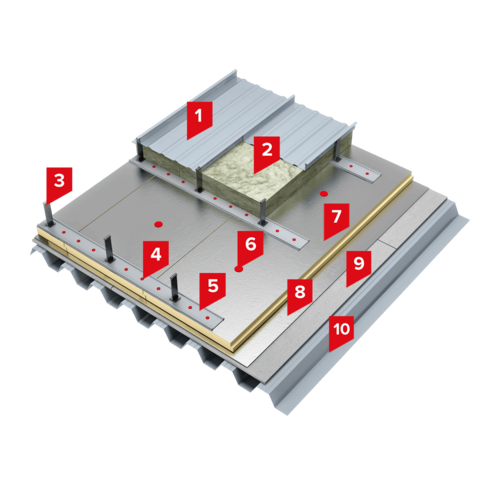

ТН-КРОВЛЯ ФАЛЬЦ Классик PIR
-
9Гипсоволкнистый лист влагостойкий (ГВЛВ)
- Аквапанель, ЦСП, АЦЛ, общей толщиной не менее 8 мм
-
10Профилированный лист
Описание системы:
Кровельный ковер выполняется из фальцевых картин LOGICFALZ, которые имеет самые высокие противопожарные характеристики – группу горючести Г1. Группа пожарной опасности кровли КП0, что позволяет применять систему без ограничений по площади кровли. Для устройства теплоизоляционного слоя применяется два типа утеплителя утеплителя. Верхний слой ТЕХНОНИКОЛЬ 34 RN Стены и крыши ПРОФ имеют меньшую прочность на сжатие и применяется для ликвидации вент зазора между кровельными картинами и нижнем слое теплоизоляции который выполнен из утеплителя на основе жесткого пенополиизоцианурата LOGICPIR PROF Ф/Ф, который имеет группу горючести Г1, отличается высокими теплоизолирующими характеристиками и повышенной прочностью на сжатие. Фальцевые опоры совместно с направляющей шиной LOGICFALZ являются основными крепежный элементами системы. Кровельные картины LOGICFALZ устанавливаются профилированными продольными краями картины на верхнюю часть фальцевых опор, что обеспечивает прочное опирание, фиксацию и, в то же время, не препятствует температурным сдвигам кровельного покрытия.
В целях обеспечения высоких показателей пожарной безопасности и ровности основания под теплоизоляционный слой поверх пароизоляции укладывается слой из ГВЛВ/Аквапанель (ЦСП, АЦЛ) толщиной не менее 8 мм. В качестве пароизоляции по профилированному настилу применяется алюминизированная мембрана Паробарьер С (А500 или Ф1000). В зависимости от условий эксплуатации, типа объекта, условий влажности в помещении может быть выбрана определенная марка пароизоляционного материала:
− Паробарьер СА 500 применяют в зданиях с сухим и нормальным влажностными режимами внутренних помещений;
− Паробарьер СФ 1000 применяют в зданиях всех влажностных режимов внутренних помещений, включая влажный и мокрый.
Область применения:
Система ТН- КРОВЛЯ ФАЛЬЦ КЛАССИК PIR применяется для устройства крыш общественных (торгово-развлекательные центры, спортивные комплексы и т.п.) зданий без ограничения по площади применения.
Проектирование согласно:
Стандарты организации (СТО) на проектирование и применение
Гарантия:
Гарантийный срок на водонепроницаемость системы составляет до 15 лет.
Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техническом листе, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.
- 1 Величины расходов справочные и приведены для рядовой поверхности, расход материалов для примыканий и сложных геометрических поверхностей рассчитывается согласно проекту.
- 2 Толщина теплоизоляции определяется согласно теплотехническому расчету.
- 3 Коэффициент расхода материала Паробарьер приведен справочно для профилированного листа Н114.
Характеристики системы:
Наименование показателя | Значение |
Сегмент строительства | Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Разрешенная |
Тип несущего основания системы | Профлист |
Тип крыши по степени эксплуатации | Неэксплуатируемая |
Наличие теплоизоляционного слоя | С утеплителем |
Тип теплоизоляции | Стекловолокно (СВ); Пенополиизоцианурат (PIR) |
Справочная толщина теплоизоляции для расчетного (проектного) сопротивления теплопередачи R=4,0 и с учетом коэф. теплотехнической однородности r=0,9. | Общая толщина = 130 мм |
Метод крепления теплоизоляционного слоя | Механическое крепление |
Тип гидроизоляции | Фальцевая картина |
Способ монтажа гидроизоляции | Фальцевое соединение |
Обеспечение устойчивости гидроизоляции к ветровым нагрузкам | Механическое крепление (по ветровому расчету) |
Тип основания под кровельный ковер | Теплоизоляция |
Максимально допустимая площадь кровли без устройства противопожарных поясов | Без ограничений |
Предел огнестойкости конструкции по ГОСТ 30247.0-94, ГОСТ 30247.1-94 | RE 15 |
Класс пожарной опасности конструкции | К0(15) |
Масса крыши (без учета несущего основания и уклонообразующего слоя), кг/м2 | 26.4 |
Срок гарантии на систему | до 15 лет |
- Максимально допустимая площадь кровли без устройства противопожарных поясов Согласно СП 17.13330.2017.
- Масса 1 квадратного метра Величина справочная, при проектировании использовать значение для конкретного объекта, полученное расчетным методом.
