ТН-КРОВЛЯ ФАЛЬЦ Классик
![](https://nav.tn.ru/pim/c/0/d/a/c0da279fdbaadbabeeeee911abf3a9f1e34dbe86_______________________________________________m.png?response-content-disposition=filename="ТН_КРОВЛЯ ФАЛЬЦ КЛАССИК.png")
ТН-КРОВЛЯ ФАЛЬЦ Классик
-
7Профилированный лист

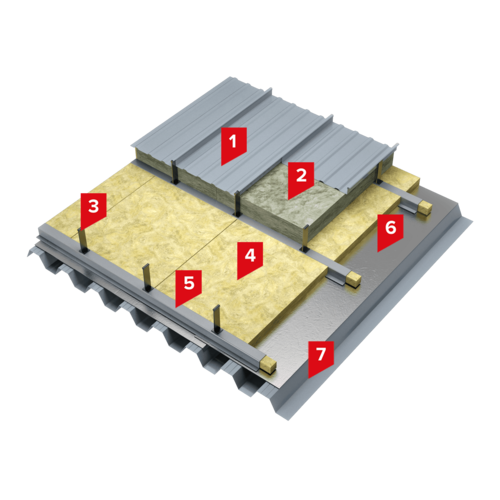

Описание системы:
Кровельный ковер выполняется из алюминиевых фальцевых картин LOGICFALZ с защитным декоративным покрытием, которые имеет самые высокие противопожарные характеристики – группу горючести Г1. Группа пожарной опасности кровли КП0, что позволяет применять систему без ограничений по площади кровли.
Для устройства теплоизоляционного слоя применяется утеплитель на основе минеральной ваты. Плиты Технолайт ОПТИМА и ТЕХНОНИКОЛЬ 34 RN Стены и крыши ПРОФ имеют меньшую прочность на сжатие и применяется для устройства кровель сложной и неправильной формы и позволяют сэкономить на общей стоимости утеплителя. Фальцевая опора основной несущий элемент системы. Фальцевая картины LOGICFALZ устанавливаются профилированными фальцами на головки фальцевых опор, что обеспечивает прочное опирание и, в то же время, не препятствует температурным сдвигам кровельного покрытия. Базовый профиль крепежный элемент подсистемы для фальцевого покрытия LOGICFALZ. Служит для выставления рядов фальцевых опор в кровельном пироге.
В качестве пароизоляции по профилированному настилу применяется алюминизированная мембрана Паробарьер С (А500 или Ф1000).
В зависимости от условий эксплуатации, типа объекта, условий влажности в помещении может быть выбрана определенная марка пароизоляционного материала:
− Паробарьер СА 500 применяют в зданиях с сухим и нормальным влажностными режимами внутренних помещений;
− Паробарьер СФ 1000 применяют в зданиях всех влажностных режимов внутренних помещений, включая влажный и мокрый.
Область применения:
Система ТН- КРОВЛЯ ФАЛЬЦ Классик применяется для устройства плоских и скатных крыш в том числе неправильной и сложной формы для административных, общественных, промышленных зданий с большой площадью.
Проектирование согласно:
Стандарты организации (СТО) на проектирование и применение
Гарантия:
Гарантийный срок на водонепроницаемость системы составляет до 15 лет.
Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техническом листе, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.
- 1 Величины расходов справочные и приведены для рядовой поверхности, расход материалов для примыканий и сложных геометрических поверхностей рассчитывается согласно проекту.
- 2 Толщина теплоизоляции определяется согласно теплотехническому расчету.
- 3 Коэффициент расхода материала Паробарьер приведен справочно для профилированного листа Н114.
Характеристики системы:
Наименование показателя | Значение |
Сегмент строительства | Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Разрешенная |
Тип несущего основания системы | Профлист |
Тип крыши по степени эксплуатации | Неэксплуатируемая |
Наличие теплоизоляционного слоя | С утеплителем |
Тип теплоизоляции | Стекловолокно (СВ); Каменная вата (КВ) |
Справочная толщина теплоизоляции для расчетного (проектного) сопротивления теплопередачи R=4,0 и с учетом коэф. теплотехнической однородности r=0,9. | Общая толщина = 200 мм |
Метод крепления теплоизоляционного слоя | Свободная укладка |
Тип гидроизоляции | Фальцевая картина |
Способ монтажа гидроизоляции | Фальцевое соединение |
Обеспечение устойчивости гидроизоляции к ветровым нагрузкам | Механическое крепление (по ветровому расчету) |
Тип основания под кровельный ковер | Теплоизоляция |
Максимально допустимая площадь кровли без устройства противопожарных поясов | Без ограничений |
Предел огнестойкости конструкции по ГОСТ 30247.0-94, ГОСТ 30247.1-94 | RE 15 |
Класс пожарной опасности конструкции | К0(15) |
Масса крыши (без учета несущего основания и уклонообразующего слоя), кг/м2 | 12.8 |
Срок гарантии на систему | до 15 лет |
- Тип интенсивности воздействия пешеходной нагрузки на кровлю и Максимально допустимая площадь кровли без устройства противопожарных поясов Согласно СП 17.13330.2017.
- Масса 1 квадратного метра Величина справочная, при проектировании использовать значение для конкретного объекта, полученное расчетным методом.
