ТН-КРОВЛЯ Экспресс Солид
ТН-КРОВЛЯ Экспресс Солид
-
5Битум нефтяной кровельный БНК 90/30
-
9Железобетонное основание
ОПИСАНИЕ:
Кровельный ковер состоит из двух слоев битумно-полимерного материала. Верхний слой из битумно-полимерного материала Техноэласт ПЛАМЯ СТОП (с повышенными противопожарными характеристиками – РП1, В2) наплавляется на нижний слой кровли. Нижний слой водоизоляционного ковра выполняется из материала Унифлекс ЭКСПРЕСС, отличающийся высокой скоростью расплавления битумно-полимерного вяжущего.
Благодаря применению двухслойной битумно-полимерной гидроизоляции система имеет высокую поверхностную механическую прочность и надежность.
Для устройства теплоизоляционного слоя применяется две марки утеплителя на основе каменной ваты. ТЕХНОРУФ В ЭКСТРА с – более прочный утеплитель, применяемый для устройства верхнего слоя теплоизоляции, который перераспределят внешнюю нагрузку на нижний слой теплоизоляции. Плиты ТЕХНОРУФ Н ПРОФ имеют меньшую прочность на сжатие и применяется для устройства нижнего слоя теплоизоляции. Теплоизоляционные плиты приклеиваются к пароизоляционному слою и между собой на горячий битум или мастику.
В качестве материалов для формирования уклонов и контруклонов на кровле применяется набор изделий из каменной ваты: ТЕХНОРУФ Н ПРОФ КЛИН, которые также приклеиваются между собой на горячий битум или мастику.
В качестве пароизоляции по бетонному основанию применяется наплавляемый материал Технобарьер. Технобарьер надежно защищает кровельный пирог от насыщения паром, при этом устойчив к возможным механическим повреждениям в условиях монтажа.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Крыши жилых, административных, общественных и промышленных зданий без ограничения по площади применения и воспринимающие пешеходную нагрузку от сезонных, текущих (еженедельных) осмотров и обслуживания оборудования на крыше (выход на кровлю не более одного раза в неделю). Система особенно актуальна для крыш, на которых сложно или невозможно выполнить механическое крепление материалов кровельной системы в несущее бетонное основание (ребристые или пустотные ж/б плиты).
ПРОЕКТИРОВАНИЕ СОГЛАСНО:
− СТО 72746455-4.1.1-2020 Изоляционные системы. Крыши с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям;
− Руководству по проектированию и устройству кровель из битумно-полимерных материалов.
ПРОИЗВОДСТВО РАБОТ СОГЛАСНО:
− Инструкции по устройству кровли из битумно-полимерных материалов по железобетонному основанию;
− Руководству по проектированию и устройству кровель из битумно-полимерных материалов.
ГАРАНТИЯ:
Гарантийный срок на водонепроницаемость системы ТН-КРОВЛЯ ЭКСПРЕСС СОЛИД составляет 15 лет.
Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техлисте, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.

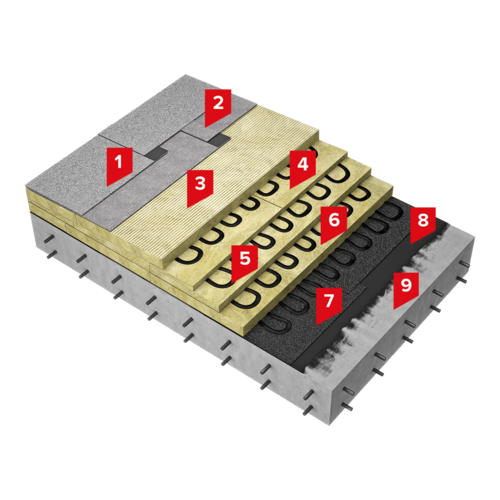

– Техноэласт ЭКСПРЕСС ЭМП
– ТЕХНОРУФ В ЭКСТРА с
– Мастика горячая №41
– ТЕХНОРУФ Н ПРОФ
– Мастика горячая №41
– Технобарьер
– Праймер №01
– Ж/б основание
Основание под кровлю – НГ
Теплоизоляция (верх) – НГ
Теплоизоляция (низ) – НГ
Высокая стойкость к вытаптыванию за счет применения теплоизоляционных материалов с высокой прочностью на сжатие
Простая и широкораспростаненная технология монтажа без применения специального оборудования
Рекомендованное решение для крыш с несущим основанием из ребристых железобетонных плит
Применение плит на основе каменной ваты с кашированием из стеклохолста позволяет использовать наплавляемые кровельные материалы
Облегченное решение за счет отсутствия выравнивающей стяжки
- Экспертная оценка инженеров технического центра ТЕХНОНИКОЛЬ.
- Согласно Заключению по оценке пределов огнестойкости и классов пожарной опасности покрытий, ФГБУ ВНИИПО МЧС России.
При использовании по нижнему поясу профилированного листа огнезащитных плит ТЕХНО ОЗМ толщиной не менее 40 мм значения пожарных показателей для системы будут К0 (30) и RE 30. - Согласно сертификату cоответствия об определении группы пожарной опасности кровли КП0 и КП1:
Для полимерных мембран
Для битумно-полимерных рулонных материалов - Определяется в соответствии с СП17.13330.2017 табл.5.2. Ограничение площади реализуется противопожарными рассечками.
- Согласно сервису "Система гарантий ТЕХНОНИКОЛЬ".
- Требуемое сопротивление теплопередаче ограждающей конструкции (R=4,0 – справочное значение).
- Величина справочная, при проектировании использовать значение для конкретного объекта, полученное расчетным методом.
Разрешенные системы ТЕХНОНИКОЛЬ – системы, обладающие высокими потребительскими характеристиками, направленными на повышение безопасности, энергоэффективности, долговечности зданий и сооружений. Разрешенные Системы соответствуют нормам безопасности и имеют необходимую разрешительную документацию для их применения в стране присутствия.
Классификационная характеристика конструкции, определяемая в связи с классом конструктивной пожарной опасности здания. Классы конструктивной пожарной опасности зданий принимаются в соответствии с требованиями нормативных документов по пожарной безопасности, главным образом по СП 2.13130.2020.
Определяется:
- Проведением испытаний по ГОСТ 30403 для ограждающих конструкций и по ГОСТ 31251 для фасадных систем.
- Расчетно-аналитическим способом, в соответствии с методиками установленными нормативными документами по пожарной безопасности, в отношении конструкций аналогичных по составу и конструктивному исполнению ранее испытанным.
Классификационная характеристика покрытий крыши здания, определяемая по ГОСТ Р 56026. Определяет устойчивость кровельных покрытий к воздействию единичного источника зажигания сверху. Применяется при оценке допустимой площади неэксплуатируемой крыши по СП 17.13330.2017.
Определяется:
- Проведением испытаний по ГОСТ Р 56026.
Для достижения группы пожарной опасности кровли КП0 (по ГОСТ Р 56026-2014) необходимо применять: ELVATOP V-RP толщиной 1,5 мм, LOGICROOF V-RP, LOGICROOF V-RP ARCTIC, ECOPLAST V-RP, SINTOPLAN RT толщиной 2 мм и LOGICROOF PRO V-RP FR, LOGICROOF V-RP FR толщиной 1,2 мм.
