ТН-КРОВЛЯ Эксперт PIR

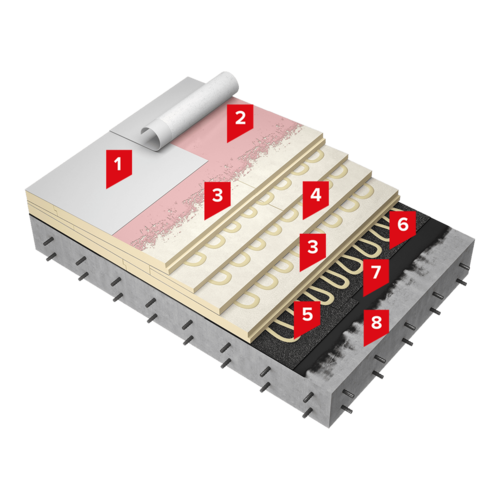

![](https://nav.tn.ru/pim/a/3/b/e/a3be65f512ab2b5ff50cfebda9821249aca79ea4_ast_10000033_ru_RU_mark.png?response-content-disposition=filename="ТН_КРОВЛЯ Эксперт PIR.png")
ТН-КРОВЛЯ Эксперт PIR
-
8Железобетонное основание
Ориентировочная стоимость материалов на 1 кв.м системы (с НДС и стоимостью доставки), руб.
Расчет произведен исходя из стоимости основных материалов системы (без учета кровельного основания) для г. Москва для площади конструкции 1000 м.кв.
Для неэксплуатируемых систем в стоимость также включена цена монолитной/сборной стяжки с учетом стоимости работ.
Стоимость материалов для создания уклонов на кровле не учтена.
Итоговая стоимость зависит от региона строительства объекта и его площади.
Указанная стоимость не является публичной офертой.
Описание системы:
Кровельный ковер выполняется из полимерной мембраны LOGICROOF V-GR FB с флисовой подложкой из ламинированного геотекстиля, которая приклеивается к поверхности плит LOGICPIR PROF СХМ/СХМ при помощи Контактного клея LOGICROOF Bond. Для приклеивания мембраны в зимних условиях при температуре от минус 15 °С до плюс 5°С необходимо применять Контактный клей LOGICROOF Bond Arctic. Благодаря противопожарным характеристики мембраны – Г3, РП2 и В2, конструкция соответствует группе пожарной опасности кровли КП0, что позволяет применять систему на кровлях больших площадей. Для устройства теплоизоляционного слоя применяются плиты на основе жесткого пенополиизоцианурата LOGICPIR PROF СХМ/СХМ с двусторонним кашированием из минерализированного стеклохолста, которые приклеиваются к пароизоляционному слою, а также между собой при помощи Клей-пены LOGICPIR. За счет низкой теплопроводности теплоизоляции, толщина и общий вес системы значительно снижены, по сравнению с системами с традиционным утеплителем, что позволяет применять её при реконструкции крыш с ограниченной способностью несущих конструкций, а высокая прочность и стойкость плит к сосредоточенным нагрузкам повышает межремонтный срок службы кровли. В качестве пароизоляции по бетонному основанию применяется наплавляемый материал Технобарьер. Он надежно защищает кровельный пирог от насыщения паром, при этом устойчив к возможным механическим повреждениям в условиях монтажа. Гибкость материала до минус 20 °С делает возможным устройство пароизоляции при отрицательных температурах.
Область применения:
Крыши с несущими конструкциями из монолитных и сборных железобетонных плит на объектах промышленного, гражданского, жилого и общественного назначения c повышенными эксплуатационными и ветровыми нагрузками, где невозможно или затруднено использование механического крепления и балластного пригруза.
Проектирование согласно:
Руководства по проектированию, монтажу и эксплуатации
Стандарты организации (СТО) на проектирование и применение
- СТО 72746455-4.1.1-2020 Изоляционные системы. Крыши с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям.
- СТО 72746455-4.8.1-2023 Строительные системы зданий и сооружений. Обеспечение пожарной безопасности при проектировании.
- СТО 72746455-4.1.4-2022 Изоляционные системы плоских крыш с водоизоляционным ковром из полимерных и битумосодержащих рулонных материалов. Методика расчета кровли на ветровое воздействие
Производство работ согласно:
Инструкции по монтажу
- Инструкция по монтажу однослойной кровли из полимерной мембраны
- Инструкция по монтажу клеевых систем с применением полимерных мембран ТЕХНОНИКОЛЬ
- Журнал выхода на кровлю. Инструкция по эксплуатации кровли из полимерной мембраны ТЕХНОНИКОЛЬ
Руководства по проектированию, монтажу и эксплуатации
Технологические карты
Гарантия:
Гарантийный срок на водонепроницаемость системы составляет до 10 лет в случае применения полимерной мембраны толщиной 1,2 мм и до 15 лет в случае применения мембраны толщиной 1,5 мм и выше. Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техническом листе, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.
- 1 Величины расходов справочные и приведены для рядовой поверхности, расход материалов для примыканий и сложных геометрических поверхностей рассчитывается согласно проекту. В случаях, когда клеевые составы наносится на существующий гидроизоляционный слой, бетонное основание, основание из ЦСП и т.п., расход может увеличиваться вплоть до 600 г/м2, в зависимости от состояния основания.
- 2 Выполнение примыканий к парапетной части здания, зенитным фонарям и другим вертикальным конструкциям здания на крыше, выполняют с использованием полимерной мембраны, армированной полиэстеровой сеткой, например, LOGICROOF V-RP. Для устройства примыканий к стойкам под оборудования, трубам малого и большого диаметра, антеннам, мачтам и другим элементам, которые насквозь проходят кровельное покрытие, применяется неармированная полимерная мембрана LOGICROOF V-SR.
- 3 Толщина теплоизоляции определяется согласно теплотехническому расчету.
Характеристики системы:
Наименование показателя | Значение |
Сегмент строительства | Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Разрешенная |
Тип несущего основания системы | Монолитный ж/б; Сборные многопустотные и ребристые плиты |
Тип крыши по степени эксплуатации | Неэксплуатируемая |
Допустимая интенсивность эксплуатационной нагрузки согласно СП17.13330.2017 | тип III (текущие осмотры кровель и обслуживание оборудования на крыше более одного раза в неделю) |
Наличие теплоизоляционного слоя | С утеплителем |
Тип теплоизоляции | Пенополиизоцианурат (PIR) |
Справочная толщина теплоизоляции для расчетного (проектного) сопротивления теплопередачи R=4,0 и с учетом коэф. теплотехнической однородности r=0,9. | PIR =110 мм (50 мм + 60 мм) |
Метод крепления теплоизоляционного слоя | Клеевой |
Тип гидроизоляции | Полимерная мембрана (ПВХ) |
Способ монтажа гидроизоляции | Клеевой/Самоклеящийся |
Обеспечение устойчивости гидроизоляции к ветровым нагрузкам | Приклеенный кровельный ковер, требования к прочности сцепления согласно СП 17.13330.2017 |
Тип основания под кровельный ковер | Теплоизоляция |
Максимально допустимая площадь кровли без устройства противопожарных поясов | не более 6500 м² |
Предел огнестойкости конструкции по ГОСТ 30247.0-94, ГОСТ 30247.1-94 | REI 30 - REI 120 |
Класс пожарной опасности конструкции | К0(45) |
Наличие сертификата на КП0 | Да |
Масса крыши (без учета несущего основания и уклонообразующего слоя), кг/м2 | 10.05 |
Срок гарантии на систему | до 15 лет |
Ориентировочная стоимость материалов на 1 кв.м системы (с НДС), руб/м2 *(1) | 8286 руб/м2 |
- Допустимая интенсивность обслуживания плоской кровли, Максимально допустимая площадь кровли без устройства противопожарных поясов согласно СП 17.13330.2017.
- Класс пожарной опасности конструкции, Предел огнестойкости конструкции согласно Заключению по оценке пределов огнестойкости и классов пожарной опасности покрытий, ФГБУ ВНИИПО МЧС России, 2019.
- Группа пожарной опасности кровли согласно сертификату соответствия.
- Масса 1 м² величина справочная, при проектировании использовать значение для конкретного объекта, полученное расчетным методом.
- *(1) Ориентировочная стоимость материалов на 1 кв.м системы (с НДС и стоимостью доставки), руб.
Расчет произведен исходя из стоимости основных материалов системы (без учета кровельного основания) для г. Москва для площади конструкции 1000 м.кв.
Для неэксплуатируемых систем в стоимость также включена цена монолитной/сборной стяжки с учетом стоимости работ.
Стоимость материалов для создания уклонов на кровле не учтена.
Итоговая стоимость зависит от региона строительства объекта и его площади.
Указанная стоимость не является публичной офертой.
