ТН-КРОВЛЯ Балласт КМС
![](https://nav.tn.ru/pim/b/0/6/d/b06d7071fe14f003abff7484b8933dbce1d0f956_________________________________________m.png?response-content-disposition=filename="ТН_КРОВЛЯ Балласт КМС.png")

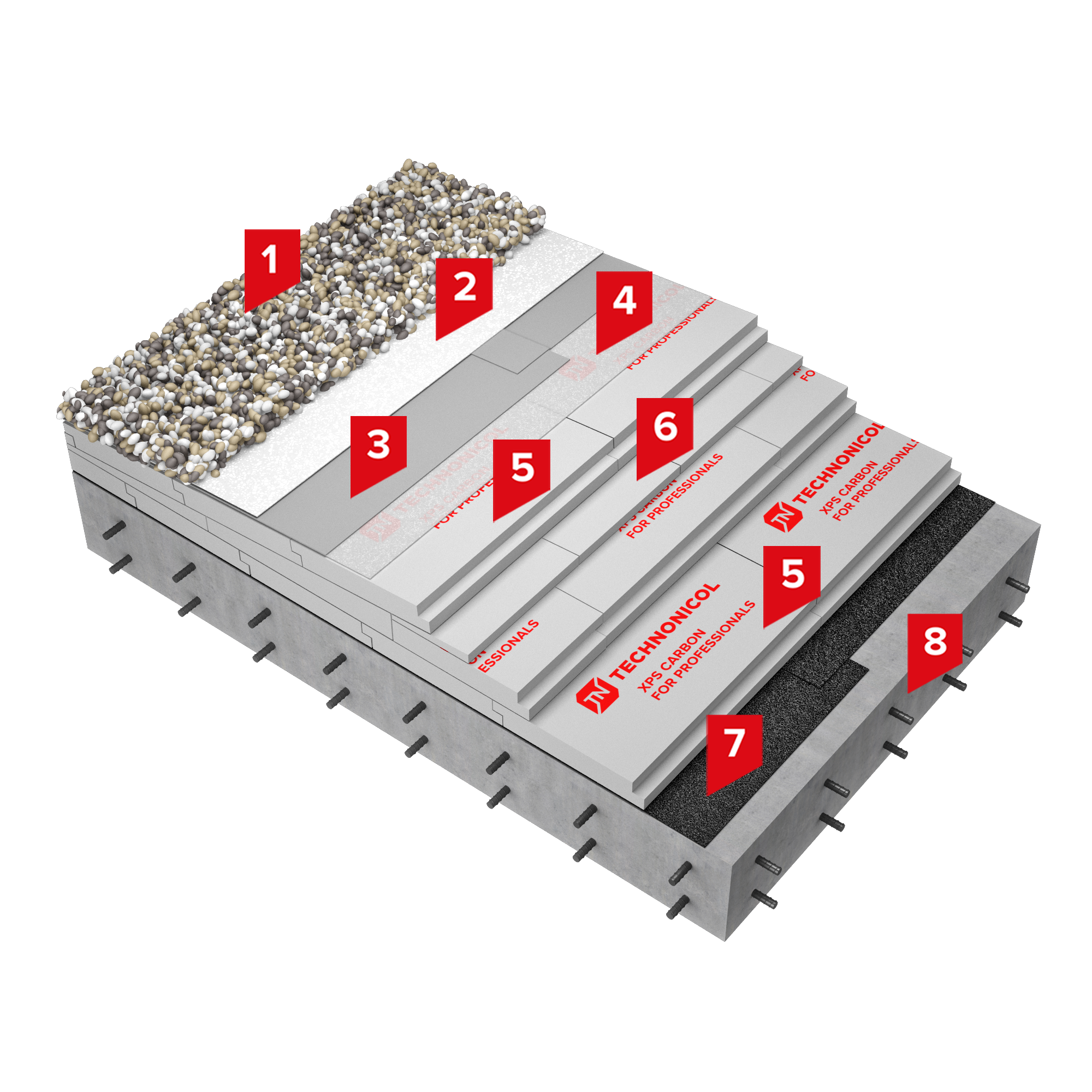

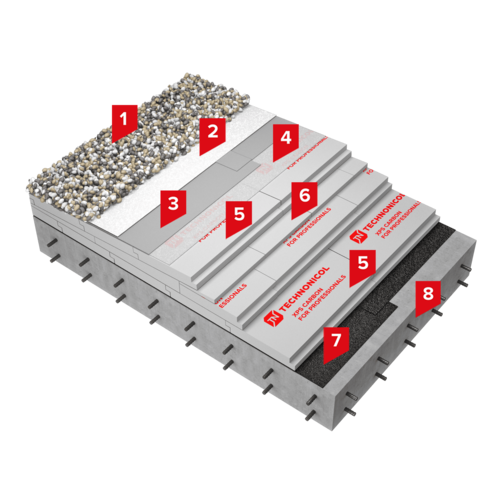

ТН-КРОВЛЯ Балласт КМС
-
1Балласт, фракцией 20-40 мм
-
8Железобетонное основание
Описание системы:
В качестве балласта в системе рекомендуется использовать - гальку окатанную промытую, фракцией 20–40 мм или гранитный щебень, фракцией 20–40 мм. Кровельный ковер выполняется из полимерной мембраны LOGICROOF V-GR, армированная стеклохолстом, которая обладает повышенной устойчивостью на прокол. Для дополнительной защиты полимерной мембраны от проколов на неё укладывается иглопробивной термоофиксированный геотекстиль ТЕХНОНИКОЛЬ ПРОФ КРОВЛЯ 300 развесом не менее 300 г/м2 и только затем балластный слой. Для устройства теплоизоляционного слоя применяется утеплитель на основе экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON ECO, отличающийся высокими теплоизолирующими характеристиками и повышенной прочностью на сжатие. Между ПВХ мембранной и экструзионным пенополистиролом необходимо предусмотреть разделительный слой – стеклохолст, развесом не менее 100 г/м2. В качестве пароизоляции по бетонному основанию применяется наплавляемый материал Технобарьер.
Он надежно защищает кровельный пирог от насыщения паром, при этом устойчив к возможным механическим повреждениям в условиях монтажа. Гибкость материала до минус 20 °С делает возможным устройство пароизоляции при отрицательных температурах.
Область применения:
Применяется для устройства балластных крыш по традиционной схеме (гидроизоляция поверх теплоизоляции) на жилых малоэтажных сооружениях с разными уровнями крыш и большой площадью кровли.
Проектирование согласно:
Руководства по проектированию, монтажу и эксплуатации
Стандарты организации (СТО) на проектирование и применение
Производство работ согласно:
Инструкции по монтажу
Руководства по проектированию, монтажу и эксплуатации
Гарантия:
Гарантийный срок на водонепроницаемость системы составляет до 10 лет в случае применения полимерной мембраны толщиной 1,2 мм и до 15 лет в случае применения мембраны толщиной 1,5 мм и выше. Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техническом листе, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.
- 1 Величины расходов справочные и приведены для рядовой поверхности, расход материалов для примыканий и сложных геометрических поверхностей рассчитывается согласно проекту.
- 2 Необходимый вес балласта, а также количество дополнительных крепежных элементов рассчитывается в зависимости от ветровых нагрузок согласно СП 20.13330.2016, но не менее приведенного: При высоте здания до 20 м: центральная зона - не менее 50 кг/м, краевая и угловая зона – не менее 75 кг/м²; При высоте здания 20-40 м: центральная зона - не менее 75 кг/м², краевая и угловая зона – не менее 90 кг/м².
- 3 Выполнение примыканий к парапетной части здания, зенитным фонарям и другим вертикальным конструкциям здания на крыше, выполняют с использованием полимерной мембраны, армированной полиэстеровой сеткой, например, LOGICROOF V-RP. Для устройства примыканий к стойкам под оборудования, трубам малого и большого диаметра, антеннам, мачтам и другим элементам, которые насквозь проходят кровельное покрытие, применяется неармированная полимерная мембрана LOGICROOF V-SR.
- 4 Толщина теплоизоляции определяется согласно теплотехническому расчету.
Характеристики системы:
Наименование показателя | Значение |
Сегмент строительства | Индивидуальное жилищное строительство |
Рекомендации ТЕХНОНИКОЛЬ | Эксперты рекомендуют |
Тип несущего основания системы | Монолитный ж/б; Сборные многопустотные и ребристые плиты |
Тип крыши по степени эксплуатации | Неэксплуатируемая |
Допустимая интенсивность эксплуатационной нагрузки согласно СП17.13330.2017 | тип I (сезонные осмотры кровель, на которых не установлено оборудование); тип II (текущие осмотры кровель и обслуживание оборудования на крыше не более одного раза в неделю); тип III (текущие осмотры кровель и обслуживание оборудования на крыше более одного раза в неделю) |
Наличие теплоизоляционного слоя | С утеплителем |
Тип теплоизоляции | Экструзионный пенополистирол (XPS) |
Справочная толщина теплоизоляции для расчетного (проектного) сопротивления теплопередачи R=4,0 и с учетом коэф. теплотехнической однородности r=0,9. | XPS =170 мм |
Метод крепления теплоизоляционного слоя | Свободная укладка |
Тип гидроизоляции | Полимерная мембрана (ПВХ) |
Способ монтажа гидроизоляции | Свободная укладка |
Обеспечение устойчивости гидроизоляции к ветровым нагрузкам | Использование балласта (по ветровому расчету) |
Тип основания под кровельный ковер | Теплоизоляция |
Предел огнестойкости конструкции по ГОСТ 30247.0-94, ГОСТ 30247.1-94 | REI 30 - REI 120 |
Класс пожарной опасности конструкции | К0(45) |
Масса крыши (без учета несущего основания и уклонообразующего слоя), кг/м2 | 85.65 |
Срок гарантии на систему | до 15 лет |
- Класс пожарной опасности конструкции, Предел огнестойкости конструкции согласно Заключению по оценке пределов огнестойкости и классов пожарной опасности покрытий, ФГБУ ВНИИПО МЧС России, 2022.
- Масса 1 м² величина справочная, при проектировании использовать значение для конкретного объекта, полученное расчетным методом.
