ТН-КРОВЛЯ Авто

Система эксплуатируемой инверсионной крыши под автомобильную нагрузку
ТН-КРОВЛЯ Авто
  • REI 30 - REI 90
  • К0(45)
  • Эксперты рекомендуют
  • Гарантия до 15 лет!

ТН-КРОВЛЯ Авто

Система эксплуатируемой инверсионной крыши под автомобильную нагрузку
Состав
Показать альтернативные варианты
Описание
Характеристики
Документация
Калькуляторы
Сервисы
Видео

ОПИСАНИЕ:

Система применяется на стилобатных частях здания и крышах современных многофункциональных и жилых комплексов, где крыша является эксплуатируемой зоной, подразумевающей движение автотранспорта и устройство парковочных мест.
Для устройства теплоизоляционного слоя применяется материал XPS ТЕХНОНИКОЛЬ CARBON SOLID 500 отличающийся высокими теплоизолирующими характеристиками и повышенной прочностью на сжатие (прочность на сжатие не менее 500 кПа).
Для защиты теплоизоляционного материала от попадания цементного молока и создания скользящего слоя по утеплителю необходимо предусмотреть разделительный слой из геотекстильного полотна развесом не менее 300 г/м2, поверх которой устраивается распределительная железобетонная плита с последующей укладкой асфальтобетона.
В системе для устройства гидроизоляционного слоя используются высокотехнологичный и надежный материал Техноэласт ЭПП. Материал Техноэласт ЭПП укладывается в два слоя на подготовленное основание, выполненное из армированной цементно-песчаной стяжки.
Основной уклон основания под гидроизоляционный слой выполняется с помощью керамзитобетона.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Крыши жилых, административных и общественных зданий, в том числе и стилобатной части. Система совместима с решениями ТН-КРОВЛЯ ТРОТУАР и ТН-КРОВЛЯ ГРИН.

ПРОЕКТИРОВАНИЕ СОГЛАСНО:

− СТО 72746455-4.1.1-2020 Изоляционные системы. Крыши с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям;
− Руководству по проектированию и устройству кровель из битумно-полимерных материалов;
− Руководству по проектированию и устройству эксплуатируемых и зеленых крыш.

ПРОИЗВОДСТВО РАБОТ СОГЛАСНО:

− Инструкции по устройству кровли из битумно-полимерных материалов по железобетонному основанию;
− Руководству по проектированию и устройству кровель из битумно-полимерных материалов;
− Руководству по проектированию и устройству эксплуатируемых и зеленых крыш.

ГАРАНТИЯ:

Гарантийный срок на водонепроницаемость системы ТН-КРОВЛЯ АВТО составляет 15 лет.
Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техлисте, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.

Развернуть описание
Технические характеристики системы и материалов, входящих в её состав
Наименование системы
ТН-КРОВЛЯ Авто
Шифр системы / Альбом технических решений
ПК-12
Рекомендации ТЕХНОНИКОЛЬ*(1)
Рекомендованная экспертами
Тип строительства
Промышленное и гражданское строительство
Стадия строительства
Новое строительство
Класс пожарной опасности по ГОСТ 30403-2012*(2)
К0(45)
Предел огнестойкости по ГОСТ 30247.0-94, ГОСТ 30247.1-94*(2)
REI 30 - REI 90
Максимально допустимая площадь кровли без устройства противопожарных поясов*(3)
Без ограничений
Срок гарантии на систему*(4)
15 лет
Состав системы
– Асфальтобетон
– Ж/б плита
– Геотекстиль
– XPS CARBON SOLID
– Техноэласт ФУНДАМЕНТ (2 слоя)
– Праймер №01
– Ж/б основание
Толщина теплоизоляции для R=4,0*(5)
Теплоизоляция (в 1 слой): 160 мм (XPS)
Пожарно-технические показатели компонентов системы, согласно: ФЗ № 123-ФЗ; СП 17.13330 Кровли
Водоизоляционный ковер - В3
Защитный слой - НГ
Основание под кровлю – НГ
Теплоизоляция (верх) – Г4/Г3
Тип крыши по степени эксплуатации
Под автомобильную нагрузку
Интенсивность обслуживания крыши*(6)
Без ограничений
Особенности
Классическое решение, проверенное временем
Простая и широкораспростаненная технология монтажа без применения специального оборудования
Кровельный ковер защищен от температурных воздействий за счет применения технологии инверсионной крыши
Нет необходимости в устройстве пароизоляции
Высокая надежность за счет применения двухслойного кровельного ковра
Выдерживает высокие нагрузки от веса автомобиля
Метод укладки кровельных материалов
Наплавление
Сезонность выполнения работ
Необходимы доп. мероприятия
Масса одного квадратного метра крыши (без учета несущего основания), кг*(7)
1023,4
Примечания:
  • Экспертная оценка инженеров технического центра ТЕХНОНИКОЛЬ.
  • Согласно Заключению по оценке пределов огнестойкости и классов пожарной опасности покрытий, ФГБУ ВНИИПО МЧС России.
    При использовании по нижнему поясу профилированного листа огнезащитных плит ТЕХНО ОЗМ толщиной не менее 40 мм значения пожарных показателей для системы будут К0 (30) и RE 30.
  • Определяется в соответствии с СП17.13330.2017 табл.5.2. Ограничение площади реализуется противопожарными рассечками.
  • Согласно сервису "Система гарантий ТЕХНОНИКОЛЬ".
  • Требуемое сопротивление теплопередаче ограждающей конструкции (R=4,0 – справочное значение).
  • Интенсивность обслуживания крыши согласно СП17.13330.2017 п.5.2.9, табл.К.1.:
    Тип I – Сезонные осмотры кровель, на которых не установлено оборудование (выход на кровлю два раза в год);
    Тип II – Текущие осмотры кровель (еженедельно) и обслуживание оборудования на крыше (выход на кровлю не более одного раза в неделю);
    Тип III – Текущие осмотры кровель (ежедневно) и обслуживание оборудования на крыше (выход на кровлю более одного раза в неделю).
  • Величина справочная, при проектировании использовать значение для конкретного объекта, полученное расчетным методом.

Рекомендованные системы ТЕХНОНИКОЛЬ – системы, обладающие исключительными характеристиками, направленными на повышение безопасности, энергоэффективности и долговечности зданий и сооружений.

Классификационная характеристика конструкции, определяемая в связи с классом конструктивной пожарной опасности здания. Классы конструктивной пожарной опасности зданий принимаются в соответствии с требованиями нормативных документов по пожарной безопасности, главным образом по СП 2.13130.2020.

Определяется:

  • Проведением испытаний по ГОСТ 30403 для ограждающих конструкций и по ГОСТ 31251 для фасадных систем.
  • Расчетно-аналитическим способом, в соответствии с методиками установленными нормативными документами по пожарной безопасности, в отношении конструкций аналогичных по составу и конструктивному исполнению ранее испытанным.
Не знаете, какая
система лучше?
Давайте их сравним.
Сравнить системы
Затрудняетесь
с выбором?
Подбор системы за 2 минуты. Бесплатно.
Подобрать систему

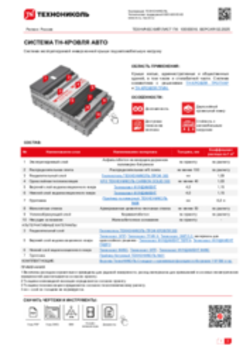

Сертификаты, заключения, альбомы технических решений и другая техническая документация по системам и материалам
