РЕМОНТНАЯ СИСТЕМА ТН-КРОВЛЯ ТЕРМО
- Эксперты рекомендуют
РЕМОНТНАЯ СИСТЕМА ТН-КРОВЛЯ ТЕРМО
-

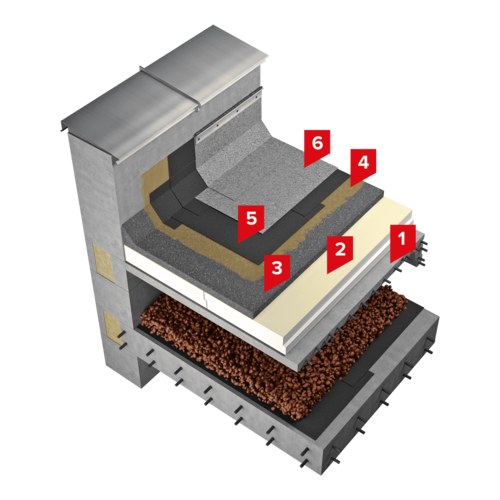

1Железобетонная плита
-
3Асфальтобетон
ОПИСАНИЕ:
Применение ремонтной системы ТН-КРОВЛЯ Термо позволяет увеличит термическое сопротивление конструкции при капитальном ремонте крыши. Это снижает вероятность образования конденсата на внутренней поверхности плит покрытия.
При разработке проектного решения необходима предварительная оценка несущей способности плит покрытия с целью определения возможности применения данного решения.
Кровельный ковер выполняется из битумно-полимерного материала марки Техноэласт. Допускается применение в системы материала марки Унифлекс.
Стяжка из асфальтобетона позволят значительно сократить время выполнения работ по капитальному ремонту крыши и избежать «мокрых» процессов. Уклоны на кровле задаются за счет уклона плит покрытия.
Для устройства теплоизоляционного слоя применяются плиты на основе жесткого пенополиизоцианурата LOGICPIR PROF СХ/СХ с двусторонним кашированием из стеклохолста, которые обладают повышенной устойчивостью к повышенным температурам, что допускает кратковременное воздействие температуры до 140 °С и позволяет выполнять устройство асфальтобетона непосредственно по теплоизоляционным плитам.
В ремонтной системе ТН-КРОВЛЯ Термо несущим основанием является плита покрытия совмещенной вентилируемой крыши, под которой располагается вентилируемая прослойка, тепло- и пароизоляционные слои. В случае, применения данной системы для доутепления крыши с теплым чердаком – поверхностью, на которую монтируется система, служит поверхность трехслойной плиты покрытия. Благодаря этому, устройство пароизоляционного слоя в ремонтной системе ТН-КРОВЛЯ Термо не требуется.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Капитальный ремонт совмещенных вентилируемых крыш или крыш с теплым чердаком многоквартирных домов
ПРОЕКТИРОВАНИЕ СОГЛАСНО:
− СТО 72746455-4.1.1-2020 Изоляционные системы. Крыши неэксплуатируемые с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям;
− Руководство по проектированию и устройству кровель из битумно-полимерных материалов.
ПРОИЗВОДСТВО РАБОТ СОГЛАСНО:
− Инструкция по устройству кровли из БРМ по железобетонному несущему основанию;
− Руководство по проектированию и устройству кровель из битумно-полимерных материалов.

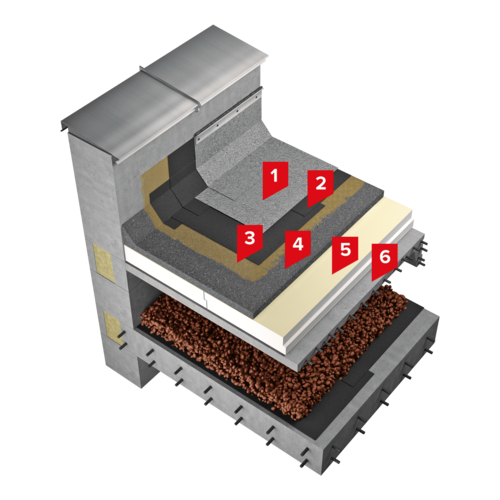

– Техноэласт ЭПП
– Праймер №08
– Ц.п. стяжка
– Logicpir PROF СХ/СХ
– Ж/б основание
– Чердак
Основание под кровлю – Г1
Теплоизоляция (в 1 слой) – Г4
- Экспертная оценка инженеров технического центра ТЕХНОНИКОЛЬ.
- Согласно Заключению по оценке пределов огнестойкости и классов пожарной опасности покрытий, ФГБУ ВНИИПО МЧС России.
При использовании по нижнему поясу профилированного листа огнезащитных плит ТЕХНО ОЗМ толщиной не менее 40 мм значения пожарных показателей для системы будут К0 (30) и RE 30. - Согласно сертификату cоответствия об определении группы пожарной опасности кровли КП0 и КП1:
Для полимерных мембран
Для битумно-полимерных рулонных материалов - Определяется в соответствии с СП17.13330.2017 табл.5.2. Ограничение площади реализуется противопожарными рассечками.
- Согласно сервису "Система гарантий ТЕХНОНИКОЛЬ".
- Требуемое сопротивление теплопередаче ограждающей конструкции (R=4,0 – справочное значение).
- Величина справочная, при проектировании использовать значение для конкретного объекта, полученное расчетным методом.
Рекомендованные системы ТЕХНОНИКОЛЬ – системы, обладающие исключительными характеристиками, направленными на повышение безопасности, энергоэффективности и долговечности зданий и сооружений.
Классификационная характеристика конструкции, определяемая в связи с классом конструктивной пожарной опасности здания. Классы конструктивной пожарной опасности зданий принимаются в соответствии с требованиями нормативных документов по пожарной безопасности, главным образом по СП 2.13130.2020.
Определяется:
- Проведением испытаний по ГОСТ 30403 для ограждающих конструкций и по ГОСТ 31251 для фасадных систем.
- Расчетно-аналитическим способом, в соответствии с методиками установленными нормативными документами по пожарной безопасности, в отношении конструкций аналогичных по составу и конструктивному исполнению ранее испытанным.
Классификационная характеристика покрытий крыши здания, определяемая по ГОСТ Р 56026. Определяет устойчивость кровельных покрытий к воздействию единичного источника зажигания сверху. Применяется при оценке допустимой площади неэксплуатируемой крыши по СП 17.13330.2017.
Определяется:
- Проведением испытаний по ГОСТ Р 56026.
Для достижения группы пожарной опасности кровли КП0 (по ГОСТ Р 56026-2014) необходимо применять: ELVATOP V-RP толщиной 1,5 мм, LOGICROOF V-RP, LOGICROOF V-RP ARCTIC, ECOPLAST V-RP, SINTOPLAN RT толщиной 2 мм и LOGICROOF PRO V-RP FR, LOGICROOF V-RP FR толщиной 1,2 мм.
