Система конструктивной огнезащиты бесчердачных покрытий по настилу из стальных профилированных листов.

Сообщить об ошибке

Сравнить

В сравнение

Добавлено в избранное Перейти

Эксперты рекомендуют

ТН-ОГНЕЗАЩИТА Профлист

Система конструктивной огнезащиты бесчердачных покрытий по настилу из стальных профилированных листов.

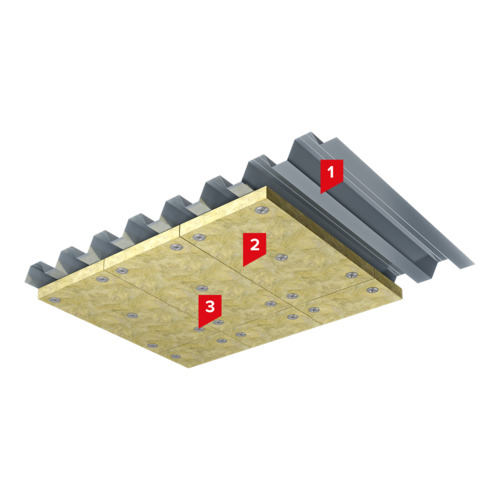

Материалы

Копировать состав системы

1

Профилированный настил
2

Плита ТЕХНО ОЗМ
3

Саморез сверлоконечный TERMOCLIP® Ø 4.8 мм
4

Круглый тарельчатый держатель TERMOCLIP® 1С
- Круглый тарельчатый держатель TERMOCLIP® LITE

Показать альтернативные варианты

Технический лист

Чертежи

BIM

Описание системы:

В качестве огнезащитного покрытия в системе ТН-ОГНЕЗАЩИТА Профлист применяется Плита ТЕХНО ОЗМ. Монтаж системы ТН-ОГНЕЗАЩИТА Профлист начинается с укладки настилов бесчердачных покрытий, выполненных на основе профилированного листа типа Н по ГОСТ 24045-2016, толщиной не менее 0,7 мм на несущие металлические элементы с выполненной огнезащитой. По смонтированному настилу из стальных профилированных листов устраивается кровельный пирог согласно проекту. Завершающим этапом является монтаж огнезащитного покрытия Плит ТЕХНО ОЗМ толщиной не менее 40 мм к нижнему поясу профнастила при помощи самосверлящих самонарезащих винтов и металлических шайб диаметром не менее 50 мм. Система ТН-ОГНЕЗАЩИТА Профлист имеет предел огнестойкости RE 30 вне зависимости от состава кровельного пирога.

Область применения:

Класс конструктивной пожарной опасности К0 (30), предел огнестойкости RE 30. Это позволяет применять Систему ТН-ОГНЕЗАЩИТА Профлист в качестве бесчердачных покрытий в зданиях I-V степени огнестойкости с любым классом пожарной опасности.

Проектирование согласно:

Руководства по проектированию, монтажу и эксплуатации

Руководство по проектированию и устройству конструктивной огнезащиты строительных конструкций

Стандарты организации (СТО) на проектирование и применение

Производство работ согласно:

Инструкции по монтажу

Инструкция по монтажу систем огнезащиты из негорючей изоляции ТЕХНОНИКОЛЬ

Руководства по проектированию, монтажу и эксплуатации

Руководство по проектированию и устройству конструктивной огнезащиты строительных конструкций

Развернуть описание

Состав

№

Наименование слоя

Наименование материала

Толщина, мм

Коэфициент расхода на 1м²

Несущее основание

Профилированный настил

Огнезащитный материал

Плита ТЕХНО ОЗМ

40-200 (с шагом 10 мм)

1,05

Крепежный элемент

Саморез сверлоконечный TERMOCLIP® Ø 4.8 мм

20-300 и 60-200

5-6

Крепежный элемент

Круглый тарельчатый держатель TERMOCLIP® 1С

5-6

Альтернативные материалы

№

Наименование слоя

Наименование материала

Крепежный элемент

Круглый тарельчатый держатель TERMOCLIP® LITE

Примечания:

Информация справочная, приведена для рядовых участков, расход материалов для примыканий и сложных геометрических поверхностей рассчитывается согласно проекту.

Характеристики системы:

Наименование показателя	Значение
Сегмент строительства	Промышленное и гражданское строительство
Рекомендации ТЕХНОНИКОЛЬ	Эксперты рекомендуют
Тип огнезащиты	Конструктивная
Предел огнестойкости конструкции по ГОСТ 30247.0-94, ГОСТ 30247.1-94	RE 30; RE 45; REI 45
Условия эксплуатации огнезащитных материалов	Предусмотреть защиту от воздействия атмосферных осадков

Примечания:

1) Предел огнестойкости по ГОСТ 30247.0-94 (ИСО 834-75) RE 45 - согласно Протоколу испытаний №211-3.2-С-2025 об испытаниях конструкции настила бесчердачного покрытия, изготовленного на основе профилированных листов типа Н75-750-0,8 СТО 57398459-18-2006, с закрепленным по нижнему поясу профилированных листов теплоизоляционным слоем, выполненным плитами из минеральной (каменной) ваты марки "Плита ТЕХНО ОЗМ" СТО 72746455-3.2.10-2021.
2) Предел огнестойкости по ГОСТ 30247.0-94 (ИСО 834-75) RE 30 - согласно Протоколу испытаний №212-3.2-С-2025 об испытаниях конструкции настила бесчердачного покрытия, изготовленного на основе профилированных листов типа СКН157-800-1,2 СТО 57398459-18-2006, с закрепленным по нижнему поясу профилированных листов теплоизоляционным слоем, выполненным плитами из минеральной (каменной) ваты марки "Плита ТЕХНО ОЗМ" СТО 72746455-3.2.10-2021.
3) Предел огнестойкости по ГОСТ 30247.0-94 (ИСО 834-75) RE 30 - согласно Протоколу испытаний №213-3.2-С-2025 об испытаниях конструкции настила бесчердачного покрытия, изготовленного на основе профилированных листов типа Н114А-750-0,8 СТО 57398459-18-2006, с закрепленным по нижнему поясу профилированных листов теплоизоляционным слоем, выполненным плитами из минеральной (каменной) ваты марки "Плита ТЕЗНО ОЗМ" СТО 72746455-3.2.10-2021.
4) Предел огнестойкости по ГОСТ 30247.0-94 (ИСО 834-75) REI 45 - согласно Протоколу испытаний №214-3.2-С-2025 об испытаниях конструкции перекрытия, изготовленного на основе профилированных листов типа Н75-750-0,8 СТО 57398459-18-2006, с закрепленным по нижнему поясупрофилированных листов теплоизоляционным слоем, выполненным плитами из минеральной (каменной) ваты марки "Плита ТЕХНО ОЗМ" СТО 72746455-3.2.10-2021.
