ТН-ГЕО Хвостохранилище

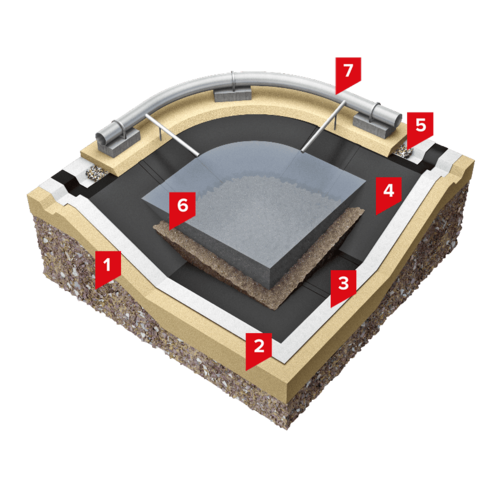

Описание системы:

В качестве противофильтрационного экрана (ПФЭ) в системе используется гидроизоляционная рулонная геомембрана ГЕОПРУФ с гладкой поверхностью с обеих сторон полотна, изготовленная из высококачественного полиэтилена. ГЕОПРУФ обладает высокими физико-механическими характеристиками и химической устойчивостью к агрессивным средам, в том числе к элементам хвостовых отложений.

Швы полотен гидроизоляционной геомембраны соединяются путем сварки горячим воздухом при помощи автоматического сварочного оборудования. После разогрева двумя прижимными роликами с воздушным зазором около 15÷20 мм формируется двойной шов с центральным воздушным (проверочным) каналом, который позволяет контролировать герметичность соединения.

Герметичность швов проверяется давлением воздуха, который нагнетается в проверочный канал при помощи компрессора и иглы со встроенным манометром. Игла вводится в герметично заваренный проверочный канал, после чего с помощью компрессора или насоса в нем создается избыточное давление воздуха от 1,5 до 2 бар. Такой метод инструментальной проверки позволяет со 100%-ной точностью проверить качество швов.

В качестве подстилающего и защитного слоев в системе применяется геотекстиль иглопробивной термофиксированный ТЕХНОНИКОЛЬ ПРОФ 500, который монтируется непосредственно на спланированное грунтовое основание (обычно из песка).

Крепление геомембраны в верхней части обваловки обеспечивается засыпкой балластными материалами в анкерной траншее. Дополнительно может использоваться механическое анкерное крепление. Защитный слой мембраны в случае необходимости может быть выполнен из геотекстильного материала ТЕХНОНИКОЛЬ ПРОФ 500 с последующей послойной отсыпкой на его поверхность мелкозернистого песка, щебня или намывных хвостовых отложений . Толщина защитного слоя на откосах должна быть не менее 800 мм, на дне не менее 500 мм. Система может быть также смонтирована с защитным слоем из монолитного или сборного железобетона.

При проектировании хвостохранилищ следует предусматривать компенсирующую складку геомембраны в местах сопряжения длиной не менее 0,5 м, которая позволяет устранить или максимально уменьшить ее возможные деформации.

Устройство противофильтрационного экрана в дне и откосах хвостохранилищ регламентируется требованиями ГОСТ Р 70519-2022 «Хвостохранилища гидрометаллургических заводов уранодобывающих предприятий. Нормы проектирования».

Данное техническое решение может применяться во всех климатических зонах Российской Федерации с учетом

СП 131.13330.2020 «Строительная климатология СНиП 23-01-99».

Область применения:

Система применяется для устройства гидроизоляции хвостохранилищ, золоотвалов и шлакоотвалов в горнодобывающей и металлургической промышленности. Использование геомембраны ГЕОПРУФ позволяет исключить проникновение загрязненной хвостовой воды в толщу грунтового основания.

Проектирование согласно

- ГОСТ Р 70519-2022 «Хвостохранилища гидрометаллургических заводов уранодобывающих предприятий. Нормы проектирования»

Производство работ согласно:

- СН 551-82 Инструкция по проектированию и строительству противофильтрационных устройств из полиэтиленовой пленки для искусственных водоемов
