ТН-ГЕО Плотина Барьер

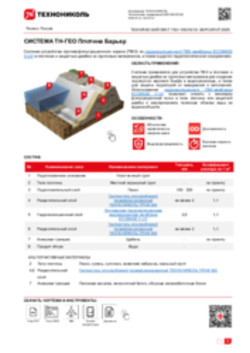

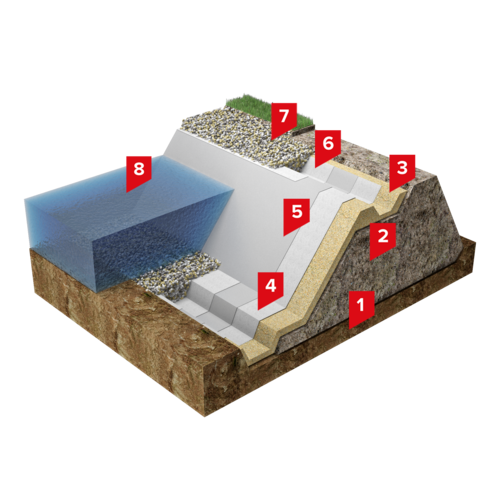

Описание системы:

Грунтовые гидротехнические сооружения (ГТС) – искусственные сооружения, возводимые из грунтовых материалов,

например: каменные, каменно-земляные и каменно-набросные. Грунтовые ГТС могут быть водоподпорными для

формирования подпертого верхнего бьефа в водохранилище (грунтовые плотины), так и защитными (дамбы).

Грунтовые ГТС используются для охраны водных ресурсов, защиты территорий от наводнений, а также для

аккумулирования полезных объемов воды, предназначенных для различных водохозяйственных целей.

Для минимизации фильтрационного потока в теле плотины или защитной дамбы и снижения потерь на водном объекте

со стороны напорной грани устраивается противофильтрационный экран (ПФЭ).

В качестве ПФЭ в системе используется полимерная гидроизоляционная неармированная мембрана ECOBASE V-UV

с гладкой поверхностью с обеих сторон полотна, изготовленная из высококачественного поливинилхлорида.

Гидроизоляционная ПВХ-мембрана ECOBASE V-UV обладает высокими физико-механическими характеристиками и

стойкостью к воздействию ультрафиолета.

Швы полотен гидроизоляционной ПВХ-мембраны ECOBASE V-UV скрепляются путем сварки горячим воздухом при

помощи автоматического сварочного оборудования. После разогрева двумя прижимными роликами с воздушным

зазором около 15÷20 мм формируется двойной шов с центральным воздушным (проверочным) каналом, который

позволяет контролировать герметичность соединения.

Герметичность швов проверяется давлением воздуха, который нагнетается в проверочный канал при помощи

компрессора и иглы со встроенным манометром. Игла вводится в герметично заваренный проверочный канал, после

чего с помощью компрессора или насоса в нем создается избыточное давление воздуха от 1,5 до 2 бар. Такой метод

инструментальной проверки позволяет со 100%-ной точностью проверить качество швов.

В системе предусмотрен подготовительный слой, выполненный из песка толщиной от 0,1 до 0,3 м. В качестве

разделяющего слоя в системе применяется геотекстиль иглопробивной термофиксированный ТЕХНОНИКОЛЬ ПРОФ

500, который монтируется непосредственно на подготовительный слой из песка.

Крепление гидроизоляционной ПВХ-мембраны ECOBASE V-UV на гребне грунтовых ГТС и у подошвы плотины

(защитной дамбы) со стороны верхнего бьефа обеспечивается засыпкой балластными материалами в анкерной

траншее. Дополнительно может использоваться механическое анкерное крепление. Перед засыпкой балластных

материалов выполняется устройство геотекстиля для защиты ПФЭ из гидроизоляционной ПВХ-мембраны ECOBASE

V-UV в анкерной траншее.

Рекомендуем производить защиту ПФЭ от различных негативных механических воздействий. Тип защитного слоя и его

материал определяются на основе проектных решений, технико-экономического обоснования и учета различных

нагрузок на ГТС.

Данная система используется для устройства изоляции (противофильтрационный экран) в различных грунтовых ГТС.

Представленное техническое решение может применяться во всех климатических зонах Российской Федерации с учетом

СП 131.13330.2020 Строительная климатология «СНиП 23-01-99 Строительная климатология».

Область применения:

Система применяется для устройства ПФЭ в плотинах и
защитных дамбах из грунтовых материалов для создания
подпертого верхнего бьефа в водохранилище, а также
для защиты территорий от наводнений и затоплений.
Использование гидроизоляционной ПВХ-мембраны
ECOBASE V-UV позволяет снизить к минимуму
фильтрационный поток в теле плотины или защитной
дамбы и аккумулировать полезные объемы воды на
водном объекте.

Проектирование согласно:

Руководства по проектированию, монтажу и эксплуатации

• Руководство по проектированию и монтажу гидроизоляции фундаментов с применением полимерных мембран LOGICBASE и ECOBASE

Производство работ согласно:

Инструкции по монтажу

• Инструкция по монтажу гидроизоляционной системы фундамента с применением ПВХ-мембран LOGICBASE

Руководства по проектированию, монтажу и эксплуатации

• Руководство по проектированию и монтажу гидроизоляции фундаментов с применением полимерных мембран LOGICBASE и ECOBASE

«Рекомендации по проектированию и строительству противофильтрационных устройств из полимерных
рулонных материалов» ВНИИГ им. Б. Е. Веденеева
