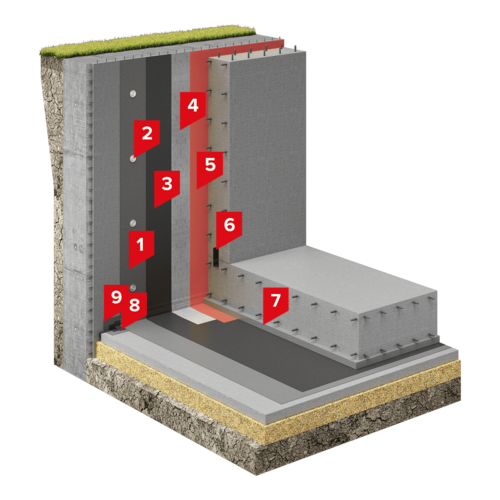

ТН-ФУНДАМЕНТ СВГ Универсал
![](https://nav.tn.ru/pim/5/7/f/b/57fb35ce95991fba7285261cf8d43f2b94e960d9___________________________________________________m.png?response-content-disposition=filename="ТН_Фундамент СВГ Универсал.png")
ТН-ФУНДАМЕНТ СВГ Универсал
-
7Защитная стяжка
Описание системы:
В качестве гидроизоляционной мембраны применяется двухслойная комбинация битумно-полимерных рулонных материалов Техноэласт ФУНДАМЕНТ ФИКС (первый слой) + Техноэласт ФУНДАМЕНТ (второй слой). На горизонтальное основание Техноэласт ФУНДАМЕНТ ФИКС укладывается свободно со сплавлением швов. Второй слой полностью наплавляется по первому слою. На вертикальной поверхности Техноэласт ФУНДАМЕНТ ФИКС крепится к основанию алюминиевой прижимной рейкой ТехноНИКОЛЬ ЭКО 2,0 или круглыми тарельчатыми держателями ТехноНИКОЛЬ, которые перекрываются вторым слоем.
Защитная комбинация из слоев Геотекстильного полотна ТЕХНОНИКОЛЬ ПРОФ 500 и Пленки ТехноНИКОЛЬ МАСТЕР БАРЬЕР 1.0 предохраняют вертикальную гидроизоляционную мембрану от механического повреждения на период монтажных и бетонных работ. При значительных осадках фундамента для создания дополнительного слоя скольжения, между гидроизоляционной мембраной и геотекстилем устраивают слой из экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON PROF.
Безосновный битумно-полимерный рулонный материал ТЕХНОНИКОЛЬ Флекс позволяет эффективно реализовать переход гидроизоляционной мембраны с горизонтальной поверхности на вертикальную, в условиях смещения конструкций относительно друг друга.
Для герметизации технологических швов в данной системе применяются: Гидрошпонки ТехноНИКОЛЬ Фундамент ТПС; Гидрошпонки ТехноНИКОЛЬ Фундамент ТШВ; Гидрошпонки ТехноНИКОЛЬ Фундамент ТШН; Профиль набухающий ТН Фундамент Б, Профиль набухающий ТН Фундамент Р.
Для герметизации деформационных швов в данной системе применяются: Безосновный битумно-полимерный материал ТЕХНОНИКОЛЬ Флекс вместе с Гернитовыми шнурами ТН Фундамент; Гидрошпонки ТехноНИКОЛЬ Фундамент ДШВ; Гидрошпонки ТехноНИКОЛЬ Фундамент ДШН, Гидрошпонки ТехноНИКОЛЬ Фундамент ДШП.
Область применения:
Система применяется для гидроизоляции подземных строительных конструкций различного назначения и класса ответственности, возводимых в котлованах с вертикальным ограждением (стена в грунте) в любых гидрогеологических условиях.
Проектирование согласно:
Руководства по проектированию, монтажу и эксплуатации
Стандарты организации (СТО) на проектирование и применение
- СТО 72746455-4.8.1-2023 Строительные системы зданий и сооружений. Обеспечение пожарной безопасности при проектировании.
- СТО 72746455-4.2.2-2022 Изоляционные системы ТехноНИКОЛЬ. Системы изоляции фундаментов. Техническое описание. Требования к проектированию, материалам, изделиям и конструкциям
Производство работ согласно:
Инструкции по монтажу
Руководства по проектированию, монтажу и эксплуатации
- Величины расходов справочные и приведены для рядовой поверхности, расход материалов для примыканий и сложных геометрических поверхностей рассчитывается согласно проекту.
- Показатель толщина для материала Техноэласт ФУНДАМЕНТ ФИКС не нормируется, в таблице указано справочное усредненное значение толщины слоя.
Характеристики системы:
Наименование показателя | Значение |
Сегмент строительства | Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Разрешенная |
Метод возведения котлована | Стена в грунте |
Тип фундамента | Плитный |
Гидрогеологические условия эксплуатации | Вне зависимости от гидрологических условий |
Тип изолируемых подземных конструкций | С эксплуатируемыми помещениями |
Наличие теплоизоляционного слоя | Без утеплителя |
Тип гидроизоляции | Битумно-полимерный рулонный материал (БРМ) |
Количество слоев гидроизоляции | 2 |
Способ монтажа гидроизоляции | Свободная укладка с механической фиксацией |
Возможность организации ремонтопригодной системы | Нет |
Наличие дренажного слоя | Нет |
Наличие защитного слоя гидроизоляции фундамента | Да |
