ТН-ФАСАД Стандарт PIR

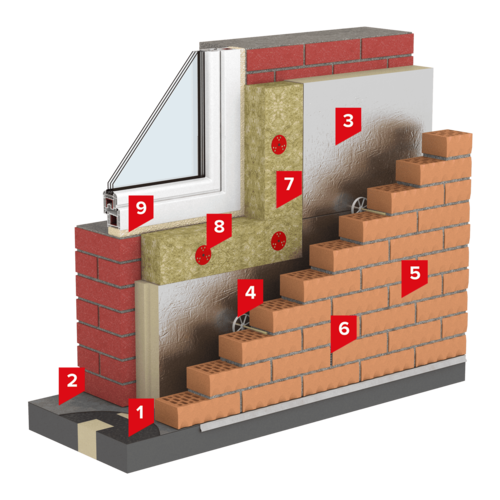

ТН-ФАСАД Стандарт PIR является многослойной конструкцией, состоящей из внутреннего несущего слоя, теплоизоляции, воздушного зазора, позволяющего конденсату не скапливаться внутри фасада, а также облицовки из декоративного кирпича, придающего фасаду классический вид.
В качестве теплоизоляционного слоя в системе выступают плиты на основе пенополиизоцианцианурата (LOGICPIR), обладающего рекордно низким коэффициентом теплопроводности. Это позволяет существенно сократить толщину утеплителя и, соответственно, всей конструкции в целом, включая основание.
При многоэтажном строительстве система опирается на межэтажное перекрытие. Для предупреждения образования мостиков холода в перекрытия при монолитных работах вставляются термовкладыши из PIR. Для предотвращения обрушения наружного облицовочного слоя кирпичной кладки ее соединяют с внутренней стеной гибкими связями TERMOCLIP. Эти элементы, за счет полимерного фиксатора, дополнительно поддерживает утеплитель в проектном положении, плотно прижатым к внутренней стене.
Конвекция осуществляется при помощи вентиляционных коробочек TERMOCLIP либо специальных отверстий в вертикальных швах кладки.
ТН-ФАСАД Стандарт PIR имеет пожарно-технические характеристики: класс пожарной опасности K0(45) по ГОСТ 30403-2012.
Фасадная система ТН-ФАСАД Стандарт PIR применяется в качестве ограждающей конструкции монолитнокаркасных зданий жилого, либо административно-бытового назначения, а также в малоэтажном строительстве в качестве несущей ограждающей конструкции.
Стандарты организации (СТО) на проектирование и применение
Инструкции по монтажу
Наименование показателя | Значение |
Сегмент строительства | Индивидуальное жилищное строительство; Промышленное и гражданское строительство |
Рекомендации ТЕХНОНИКОЛЬ | Эксперты рекомендуют |
Материал наружных стен | Кладка (каменная, блочная, кирпичная); Железобетон |
Тип теплоизоляции | Пенополиизоцианурат (PIR) |
Тип отделки | Кладка (каменная, блочная, кирпичная) |
Возможность колеровать по RAL | Нет |
Сезонность выполнения работ | Требуются доп мероприятия в зимний период |
Этажность здания | До 75 метров |
Тип здания по функциональной пожарной опасности | Все за исключением Ф1.1 или Ф4.1 |
Необходимость применения противопожарных рассечек | Необходимы из материалов НГ |
Класс пожарной опасности конструкции | К0 |
