ТН-ФАСАД Каркас PIR

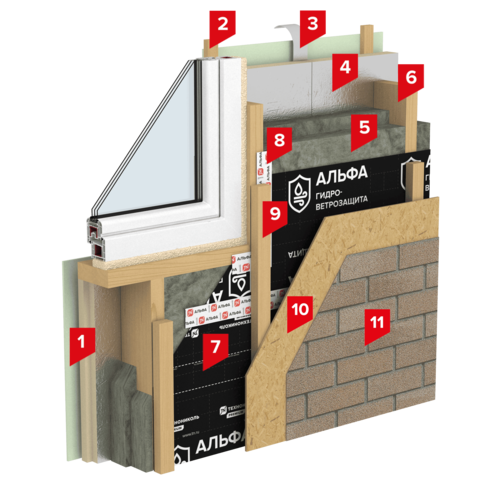

Система ТН-Фасад Каркас PIR представляет собой стеновую систему, тепловой контур которой выполнен из комбинированного утеплителя: к внутренней поверхности деревянных стоек подшиваются большеформатные плиты (длина х ширина: 2400х1200 мм) из вспененного полиизоцианурата марки LOGICPIR PROF, а в межстоечном пространств заложены минераловатные лёгкие упругие плиты из каменного волокна.
Система имеет максимальную теплотехническую однородность, т.к. благодаря выполненному из плит PIR сплошному контуру, не прерывающемуся стыками с деревянными конструкциями изнутри помещения. Образуется подобие бытового термоса, наилучшим образом сохраняющего тепло внутри помещения.
Применение утеплителя LOGICPIR PROF, облицованного с нижней и верхней стороны алюминиевой фольгой позволяет отказаться от монтажа пароизоляционной плёнки, т.к. при проклейке стыков плит алюминиевой самоклеящейся лентой LOGICPIR образуется герметичный пароизоляционный барьер, препятствующий проникновению увлажненного воздуха внутрь стены и дальнейшей конденсации влаги внутри конструкции; Волокнистый утеплитель, уложенный в межстоечном пространстве позволяет оптимальным образом препятствовать проникновению акустического шума внутрь помещения снаружи.
Оптимальным образом подобранные в результате температурно-влажностного расчета, толщины утеплителей позволяют сохранить незаполненным вентиляционный зазор в наружной части каркасных стоек. Это позволяет исключить из системы контрбрус, и дополнительную подконструкцию, традиционно присутствующую в стеновых ограждающих конструкциях, выполненных по принципу вентилируемого фасада без ухудшения качества омывания деревянных конструкций и утеплителя приточным наружным воздухом.
Дополнительным эффектом снижения теплопотерь и экономии энергоресурсов будет служить эффект отражения лучистого тепла внутрь помещения благодаря специальному покрытию плит LOGICPIR из алюминиевой фольги.
Новое строительство с повышенными требованиями к теплотехнической и пароизоляционной однородностям, а также повышенным требованиям к энергоэффективности.
Реконструкция стен, в которых было диагностировано нарушение пароизоляционного слоя и насыщение волокнистого утеплителя влагой без необходимости разбора снаружи.
Стандарты организации (СТО) на проектирование и применение
Инструкции по монтажу
Наименование показателя | Значение |
Сегмент строительства | Индивидуальное жилищное строительство |
Рекомендации ТЕХНОНИКОЛЬ | Эксперты рекомендуют |
Материал наружных стен | Деревянный каркас |
Тип теплоизоляции | Стекловолокно (СВ); Пенополиизоцианурат (PIR) |
Тип отделки | Фасадная плитка HAUBERK |
Возможность колеровать по RAL | Нет |
Сезонность выполнения работ | Всесезонная |
Этажность здания | До 10 метров |
Скорость монтажа за 1 раб день | Средняя |
