Обзор калькулятора для расчета ветровой нагрузки на плоскую кровлю.
Вы можете просмотреть ознакомительное видео и освоить работу с калькулятором ветровой нагрузки на плоскую кровлю.
Обзор калькулятора
Расчет количества крепежных элементов и толщины балластного слоя
Калькулятор позволяет определить:
- ширину рулонов гидроизоляции и шаг крепежных элементов, исходя из ветрового давления на кровлю,
- толщину балластного слоя, для каждой ветровой зоны, исходя из ветрового давления;
- количество материалов, необходимых для устройства гидроизоляционного слоя;
- размеры ветровых зон (угловой, парапетной и центральной) на плоской кровле.
Ссылка на калькулятор
Расчет ветровой нагрузки
Разберем на примере расчет ветровой нагрузки плоской кровли в онлайн-калькуляторе.
Исходные данные:
Город: Москва
Габариты кровли: 240,6м х 120,6м.
Тип местности: В
Основание кровли: профлист СКН 127
Кровельная система: ТН-КРОВЛЯ Смарт PIR
Чтобы выполнить данный расчет, на сайте nav.tn.ru переходим в раздел «Калькуляторы»
![](https://nav-tn.storage.yandexcloud.net/medialibrary/6cb/gh1wtpo1qcx48gxoa0racpbeorv0m1bf/razbor_rascheta_vetrovoy_nagruzki_ploskoy_krovli_v_onlayn_kalkulyatore.jpg)
Начать расчет
Выбираем сервис «Калькулятор ветровой нагрузки на кровлю»
Ввод исходных данных
![](https://nav-tn.storage.yandexcloud.net/medialibrary/084/f2nwwooaajn1mc4l356z75sd7bickz1z/razbor_rascheta_vetrovoy_nagruzki_ploskoy_krovli_v_onlayn_kalkulyatore.jpg)
![](https://nav-tn.storage.yandexcloud.net/medialibrary/13a/9i91fyt7q2losip4442vt39zwc1i2l6o/razbor_rascheta_vetrovoy_nagruzki_ploskoy_krovli_v_onlayn_kalkulyatore.jpg)
После того, как исходные данные введены, нажимаем кнопку «Основание кровли».
Выбор типа основания
На следующей странице выбираем тип основания
![](https://nav-tn.storage.yandexcloud.net/medialibrary/963/69bxq85l2mhl9jos4onxsamf5fqtnsu6/razbor_rascheta_vetrovoy_nagruzki_ploskoy_krovli_v_onlayn_kalkulyatore.jpg)
Тип профлиста
![](https://nav-tn.storage.yandexcloud.net/medialibrary/223/z30cvia46cl9vttccabi3ehfxeujzmo9/razbor_rascheta_vetrovoy_nagruzki_ploskoy_krovli_v_onlayn_kalkulyatore.jpg)
Если профлист отсутствует, в представленном списке можно задать “свой вариант”, выбираем его и указываем шаг гофр профлиста
![](https://nav-tn.storage.yandexcloud.net/medialibrary/8ef/w9atx6qfpohr2l5m4vvr538ibgf82ney/razbor_rascheta_vetrovoy_nagruzki_ploskoy_krovli_v_onlayn_kalkulyatore.jpg)
Также, если проводились испытания крепежа на вырыв, результаты можно указать в этом окне.
![](https://nav-tn.storage.yandexcloud.net/medialibrary/b07/mzqyf4valo78a9gzxs2lj67jmilx4dq7/razbor_rascheta_vetrovoy_nagruzki_ploskoy_krovli_v_onlayn_kalkulyatore.jpg)
Важно: Перед использованием этой функции значения полевых испытаний необходимо привести к расчетным. Для этого выбирается минимальное значение, делим на коэффициент надежности 1,5 (например: если минимальное значение равно 1 100 Н, то расчетное значение принимается равным 1 100/1,5= 733 Н).
После заполнения всех данных жмем “Верхний слой теплоизоляции”.
Выбор теплоизоляции
Выбираем верхний слой теплоизоляции, в нашем случае - это “Экструзионный пенополистирол (XPS)
![](https://nav-tn.storage.yandexcloud.net/medialibrary/9b9/6owvpwz9l6wke3uaj5ey4n2d1w1y0ku9/razbor_rascheta_vetrovoy_nagruzki_ploskoy_krovli_v_onlayn_kalkulyatore.jpg)
Способ фиксации утеплителя - “Механическая фиксация плит”
Жмем кнопку “Гидроизоляция”.
Выбор гидроизоляции
На следующей странице выбираем гидроизоляцию.
![](https://nav-tn.storage.yandexcloud.net/medialibrary/b54/t2iq2cfeattcb2k1ztn94mo1ng2rslp2/razbor_rascheta_vetrovoy_nagruzki_ploskoy_krovli_v_onlayn_kalkulyatore.jpg)
Переходим к построению участка и жмем “Параметры участка”.
Выбор формы участка
![](https://nav-tn.storage.yandexcloud.net/medialibrary/460/nbqrzh1x8ikgjw3mz79hfsx3fk1qfqb5/razbor_rascheta_vetrovoy_nagruzki_ploskoy_krovli_v_onlayn_kalkulyatore.jpg)

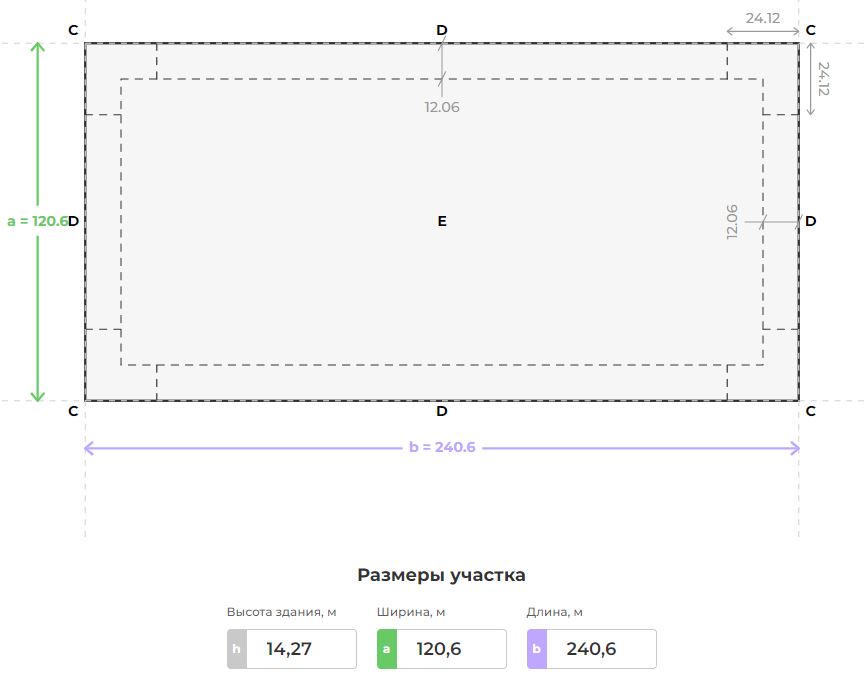

И внести данные по его геометрии, длина - 240,6м, ширина - 120,6м.
![](https://nav-tn.storage.yandexcloud.net/medialibrary/326/ji3urkglggy82vifnoacggj90oy16iig/razbor_rascheta_vetrovoy_nagruzki_ploskoy_krovli_v_onlayn_kalkulyatore.jpg)
Высоту здания возьмем с разреза, она будет равнятся наивысшей точке в коньке кровли.
![](https://nav-tn.storage.yandexcloud.net/medialibrary/2d6/a42ikuqt9l2xo1cwbu64eytnbcga6h42/razbor_rascheta_vetrovoy_nagruzki_ploskoy_krovli_v_onlayn_kalkulyatore.jpg)
Далее необходимо внести данные по следующему участку кровли нажав “Добавить новый участок” и аналогично первому участку внести данные по типу основания, утеплителю, способу фиксации крепежа, материалу гидроизоляции и геометрии.
После внесения данных по всем участкам, жмем “Промежуточный расчет”, затем “Рассчитать все участки”
Результаты расчета
На следующей странице получаем готовый расчет.
![](https://nav-tn.storage.yandexcloud.net/medialibrary/b18/kdm01i9cb2p3dcf4tvlfcrehes6g9fbe/razbor_rascheta_vetrovoy_nagruzki_ploskoy_krovli_v_onlayn_kalkulyatore.jpg)
Здесь можно посмотреть исходные данные, на основе которых выполнялся расчет и посмотреть подробную информацию по каждому участку.
Для этого нужно выбрать необходимый участок.
![](https://nav-tn.storage.yandexcloud.net/medialibrary/d5f/4skyu17f3jjqyq0ybb17gepwgy2q25fj/razbor_rascheta_vetrovoy_nagruzki_ploskoy_krovli_v_onlayn_kalkulyatore.jpg)
![](https://nav-tn.storage.yandexcloud.net/medialibrary/782/vproc2c0i2osle6eaxo3hsd8gh44pxoo/razbor_rascheta_vetrovoy_nagruzki_ploskoy_krovli_v_onlayn_kalkulyatore.jpg)
Также можно посмотреть данные по ширине рулонов в каждой зоне.
Т.к. в нашем случае получились полметровые рулоны в угловой зоне и метровые рулоны в парапетной и центральной зонах, что может привести к увеличению расхода мембраны и трудозатрат при монтаже, в калькуляторе предусмотрена возможность расчета с возможностью крепления мембраны двумя крепежами в одну полку профлиста. Но есть ограничение - расстояние между крепежами должно быть не менее 140 мм.
![](https://nav-tn.storage.yandexcloud.net/medialibrary/9e6/0i6bn0wdhb9b4ytejezxi60mrgrvsn4e/razbor_rascheta_vetrovoy_nagruzki_ploskoy_krovli_v_onlayn_kalkulyatore.jpg)
Для изменения схемы крепления нажимаем “Редактировать участок”
![](https://nav-tn.storage.yandexcloud.net/medialibrary/d58/mdbczwenqcsb7mdbs3cd1j1f1idm3q8b/razbor_rascheta_vetrovoy_nagruzki_ploskoy_krovli_v_onlayn_kalkulyatore.jpg)
Жмем “Параметры участка”, “Гидроизоляция”, “Верхний слой гидроизоляции”, “Основание кровли”, попадаем на страницу выбора типа профлиста, здесь нужно выбрать “Использовать двойной крепеж”
![](https://nav-tn.storage.yandexcloud.net/medialibrary/dd5/bii5bab1qwjudygirqm88w750x6ivgu2/razbor_rascheta_vetrovoy_nagruzki_ploskoy_krovli_v_onlayn_kalkulyatore.jpg)
и выбрать тип профлиста, либо задать его параметры самостоятельно.
![](https://nav-tn.storage.yandexcloud.net/medialibrary/41c/5k26rp07pfe13pxdel9dv0ym0l3ykmm6/razbor_rascheta_vetrovoy_nagruzki_ploskoy_krovli_v_onlayn_kalkulyatore.jpg)
Далее при помощи кнопок “Верхний слой теплоизоляции”, “Гидроизоляция”, “Параметры участка”, “Промежуточный расчет”, “Рассчитать все участки” возвращаемся на страницу Результатов расчета. Аналогично первому участку меняем схему крепления для второго участка.
Получаем в угловой и парапетной зонах метровые рулоны, в центральной зоне двухметровые рулоны.
![](https://nav-tn.storage.yandexcloud.net/medialibrary/161/nlp6yycbqgxpihjs64r5rl1cxivp0q2t/razbor_rascheta_vetrovoy_nagruzki_ploskoy_krovli_v_onlayn_kalkulyatore.jpg)
Сохранение расчета
Жмем “Сохранить расчет”.
![](https://nav-tn.storage.yandexcloud.net/medialibrary/00e/kbzh3pi3h6usz4vjnnf9vewq2takepwb/razbor_rascheta_vetrovoy_nagruzki_ploskoy_krovli_v_onlayn_kalkulyatore.jpg)
Жмем “Сохранить расчет” и получаем ссылку которую можно сохранить, в будущем перейдя по ней можно посмотреть результаты расчета или отредактировать расчет.
![](https://nav-tn.storage.yandexcloud.net/medialibrary/ab4/3zkuwlj0tcy344ice6pwbtlqldqrqgvk/razbor_rascheta_vetrovoy_nagruzki_ploskoy_krovli_v_onlayn_kalkulyatore.jpg)
Также есть возможность скачать расчет в формате PDF, распечатать расчет или приступить к новому расчету.
![](https://nav-tn.storage.yandexcloud.net/medialibrary/619/rurs3k9361bse1zcmt4ad6nkjboq324m/razbor_rascheta_vetrovoy_nagruzki_ploskoy_krovli_v_onlayn_kalkulyatore.jpg)
