Техническое одобрение на утепление оконных откосов экструзионным пенополистиролом ТЕХНОПЛЕКС FAS
Вопрос:
В адрес службы технической поддержки корпорации ТЕХНОНИКОЛЬ поступил запрос на разработку технического решения по утеплению оконных откосов с использованием материалов ТЕХНОНИКОЛЬ.Решение:
Предлагаемое техническое решение по устройству утепленных откосов с использованием экструзионного пенополистирола предназначено для применения как в коттеджном и малоэтажном строительстве, так и в гражданском строительстве. Данное техническое решение разработано для откосов, требующих доутепления в связи конструктивными особенностями узлового решения, имеющего тепловые мосты.Согласно данным произведенного расчета узлов оконных откосов в программном комплексе HEAT (Приложение 1) использование в конструкции откоса эффективной теплоизоляции на основе экструзионного пенополистирола ТЕХНОПЛЕКС FAS обеспечивает соответствие санитарно-гигиеническим требованиям.
Температура внутренней поверхности ограждающей конструкции должна определяться по результатам расчета температурных полей всех зон с теплотехнической неоднородностью или по результатам испытаний в климатической камере в аккредитованной лаборатории.
Согласно п. 5.7 СП 50.13330.2012 «Тепловая защита зданий» температура внутренней поверхности - tв, °С, ограждающей конструкции в зоне теплопроводных включений, в углах и оконных откосах должна быть не ниже точки росы - tточки росы, °С.
Расчет показал, что температура на внутренней поверхности ограждающей конструкции с утеплением из экструзионного пенополистирола ТЕХНОНИКОЛЬ в зоне теплопроводных включений выше температуры точки росы. Таким образом применение в конструкции откоса теплоизоляции XPS ТЕХНОНИКОЛЬ позволяет решить проблему образования конденсата в зоне откоса и избавится от мостов холода.
Технология производства работ по утеплению откосов выглядит следующим образом:
- основание откоса очищается и при необходимости выравнивается с помощью штукатурного состава;
- поверхность грунтуется для увеличения качества сцепления штукатурной смеси и основания;
- плиты экструзионного пенополистирола, толщиной 20-30 мм, предварительно нарезанные до необходимого размера приклеиваются к основанию. Для приклейки используются специальные штукатурно-клеевые составы или клей-пена для экструзионного пенополистирола. Плиты XPS монтируются так, чтобы монтажный шов был полностью закрыт;
- выполняется финишная отделка. В случае, если предполагается оштукатуривание откосов рекомендуется армировать базовый штукатурный слой, утапливая щелечестойкую армирующую сетку в толщу штукатурно-клеевой смеси. Подробнее схема расположения слоев показана на узле утепления откоса (Приложение 2).
Теплоизоляционный материал в данном техническом решении должен обладать минимальной теплопроводностью для минимизации толщины утепления. XPS ТЕХНОНИКОЛЬ обеспечивает необходимую теплоизоляцию конструкции при толщине утеплителя 20 - 30 мм. Рекомендуется использовать утеплитель со специальной фрезерованной поверхностью ТЕХНОПЛЕКС FAS. Плиты экструзионного пенополистирола ТЕХНОПЛЕКС FAS имеют специальную технологию фрезерования в заводских условиях – помимо фрезерования по всей плоскости, плиты имеют микроканавки вдоль длинной стороны, нанесенные с определенным шагом. Данная технология подготовки поверхности плит экструзионного пенополистирола ТЕХНОПЛЕКС FAS значительно повышает адгезию с клеевыми и штукатурными составами, обеспечивает сохранность проектного положения при монтаже и гарантирует надежную фиксацию плит теплоизоляции к основанию.
![Снимок экрана 2021-11-03 024004.png Снимок экрана 2021-11-03 024004.png](https://nav-tn.storage.yandexcloud.net/medialibrary/9e4/gpgvl2i6s8imu1ykzsowrugxu22zddbn/Snimok-ekrana-2021_11_03-024004.png)
Состав конструкции, выполняемой по данному техническому решению:
- Конструкция стены/откоса
- Грунтовка для внутренних работ
- Клей-пена ТЕХНОНИКОЛЬ PROFESSIONAL для пенополистирола*
- Экструзионный пенополистирол ТЕХНОПЛЕКС FAS СТО 72746455-3.3.1-2012**
- Армированный штукатурный слой
- Монтажная пена ТЕХНОНИКОЛЬ 65 MAXIMUM
- Металлическая пластина
- Паронепроницаемый герметик или пароизоляционная лента
- Противопожарная рассечка из минераловатного утеплителя ТЕХНОФАС***
- Экструзионный пенополистирол ТЕХНОНИКОЛЬ XPS CARBON ECO FAS СТО 72746455-3.3.1-2012
- Оконный блок
- Герметик ТЕХНОНИКОЛЬ универсальный нейтральный силиконовый
** альтернативные материалы: ТЕХНОНИКОЛЬ CARBON ECO FAS;
*** альтернативный материал ТЕХНОФАС Л, ТЕХНОФАС ОПТИМА, ТЕХНОФАС ЭФФЕКТ, ТЕХНОФАС ДЕКОР.
В статье упоминались:
Вложения
Материалы
TO_FAS_EPP_006_31.10.2018_Uteplenie-okonnykh-otkosov-ekstruzionnym-penopolistirolom-TEKHNOPLEKS-FAS_rus-_lychicV_tn.ru_.pdf
Скачать
PDF, 0.39 Мб
TO_FAS_EPP_006_31.10.2018_Prilozhenie-1_-20.18_49_2018_10_TU_Raschet-uzla-okonnogo-otkosa-v-programmnom-komplekse-HEAT-_2_.pdf
Скачать
PDF, 0.86 Мб
TO_FAS_EPP_006_31.10.2018_Prilozhenie-2_Uzel_Uteplenie-otkosa.pdf
Скачать
PDF, 0.14 Мб
Показать еще
![](https://nav.tn.ru/cloud/iblock/000/CARBON-ECO-FAS.png)
XPS ТЕХНОНИКОЛЬ CARBON ECO FAS
![](https://nav.tn.ru/cloud/iblock/59f/TEKHNOPLEKS-FAS.png)

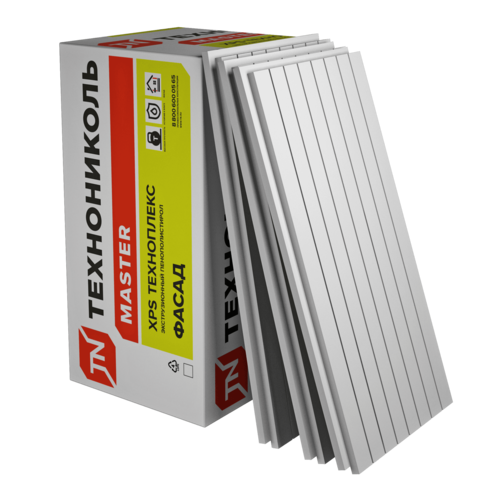

XPS ТЕХНОПЛЕКС FAS
