Как построить уклоны между воронками при их смещении в сторону относительно ендовы?

Способ №1 установка двух воронок

Если ендова сформирована двумя скатами, воронки смещены от центра ендовы (рис. 1).

Рисунок 1.

Наиболее эффективным способом устройства контруклона является установка сразу двух воронок - по одной с каждой стороны от ендовы (рис. 3). Количество слоев клиновидной теплоизоляции для создания контруклона подбирается в зависимости от значения основного уклона.  Значение контруклона (в %) в данном случае должно быть больше, чем значение основного уклона. Например, если основной уклон составляет 5%, необходимо уложить 2 слоя клиновидной изоляции с уклоном 3,4% (рис. 2, рис.3), иначе за воронкой будет обратный уклон, в нашем случае – минус 1,8%. Это приведет к образованию застойной зоны за воронкой (рис.4, рис.5).

Рисунок 2.

Рисунок 3.

Рисунок 4.

Рисунок 5.

Подбор количества слоев клиновидной изоляции

Опираясь на опыт проектно-расчетного центра компании, мы разработали следующую таблицу для подбора количества слоев клиновидной теплоизоляции в зависимости от значения основного уклона. Рекомендуем использовать ее в работе.

Если основной уклон более 7%, то контруклоны между воронками у парапетов лучше всего выполнять при помощи подконструкции из профлиста, легкого бетона либо стяжки по сыпучим материалам для кровель с основанием из железобетона.

Калькулятор уклонов крыши

Подробнее

Способ №2 устройство водопонижения

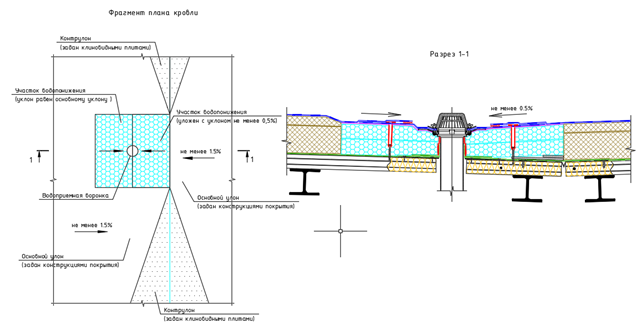

Если установить дополнительную воронку нет возможности, то возле воронки необходимо устроить водопонижение (рис. 6, 7), в этом случае контруклоны укладываются от одного водопонижения к другому в один слой. На рисунке 7 видно, что контруклон имеет обратное значение уклона (в %) относительно основного уклона, в нашем случае – это -1,8%. Однако данного уклона вполне достаточно для того, чтобы вода стекала до ендовы и далее попадала в водопонижение.

Рисунок 6.

Рисунок 7.
