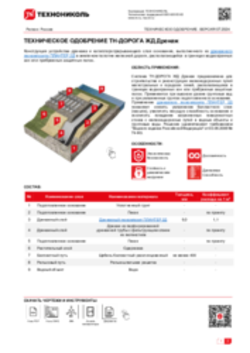

ТЕХНИЧЕСКОЕ ОДОБРЕНИЕ. ВЕРСИЯ 07.2024

ТЕХНИЧЕСКОЕ ОДОБРЕНИЕ ТН-ДОРОГА ЖД Дренаж

Конструкция устройства дренажа и капилляропрерывающего слоя основания, выполненного из дренажного

геокомпозита ПЛАНТЕР 2Д в земляном полотне железной дороги, располагающейся в границах водоохранных

зон или прибрежных защитных полос.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Система ТН-ДОРОГА ЖД Дренаж предназначена для

строительства и реконструкции железнодорожных путей

магистральных и городских линий, располагающихся в

границах водоохранных зон или прибрежных защитных

полос. Применяется при высоком уровне грунтовых вод

и при увлажненных грунтах подготовленного основания.

Применение дренажного геокомпозита ПЛАНТЕР 2Д

позволяет снизить увлажнение балластного слоя

(насыпи), увеличить несущую способность основания и

исключить попадание загрязненных поверхностных

стоков с железнодорожных путей в водные объекты и

грунтовые воды. Решение удовлетворяет требованиям

"Водного кодекса Российской Федерации" от 03.06.2006 №

74-ФЗ.

ОСОБЕННОСТИ:

Экологическая

безопасность

Долговечность

Стойкость к

динамическим

нагрузкам

Дренажная

Способность

СОСТАВ:

№

Наименование слоя

Наименование материала

Толщина,

мм

Коэффициент

расхода на 1 м

Подготовленное основание

Уплотненный грунт

Подготовленное основание

Песок

по проекту

Дренажный слой

Дренажный геокомпозит ПЛАНТЕР 2Д

9,0

1,1

Дренажный слой

Дренаж из перфорированной

дренажной трубы с фильтрующим слоем

из геотекстиля

по проекту

Подготовленное основание

Песок

по проекту

Растительный слой

Одерновка

Балластный путь

Щебень балластный расклинцованный

не менее 400

Рельсовый путь

Рельсошпальная решетка

Водный объект

Вода

CКАЧАТЬ ЧЕРТЕЖИ И ИНСТРУМЕНТЫ:

Узлы PDF

Узлы DWG

BIM

Онлайн

калькуляторы

Документы

ОПИСАНИЕ:

В качестве дренажного и капилляропрерывающего слоев основания в системе используется дренажный геокомпозит

ПЛАНТЕР 2Д, который выполнен в виде полотна из полиэтилена высокой плотности с выступами высотой 9,0 мм. Также

дренажный геокомпозит ПЛАНТЕР 2Д выполняет функцию защиты водных объектов, прибрежных защитных полос и

грунтовых вод от попадания загрязненных поверхностных осадков с железнодорожных путей.

Дренажный геокомпозит укладывается поверх подготовленного песчаного основания с постоянным уклоном в обратную

сторону от водного объекта или прибрежной защитной полосы в дренажную водоотводящую систему. С целью

сокращения сроков монтажа рекомендуется применять дренажный геокомпозит ПЛАНТЕР 2Д с шириной рулонов 4

метра. Устройство дренажа из перфорированной дренажной трубы с фильтрующим слоем из геотекстиля повышает

эффективность работы водоотводящей системы. Альтернативой дренажным трубам могут являться сборные

железобетонные лотки прямоугольного сечения малой глубины.

Балластный путь выполняется из щебня расклинцованного с заложением откосов 1:1,5 и укладывается на дренажный

геокомпозит ПЛАНТЕР 2Д. Величина призмы из балластного щебня составляет не менее 0,4 м (под шпалой в сечении

под внутренней нитью)

Балластный путь со стороны откосов пригружается слоем песчаной насыпи, который в свою очередь защищает

дренажный геокомпозит ПЛАНТЕР 2Д от механического воздействия, ультрафиолетового излучения и выполняет

дренажную функцию.

Водоотводящая система в виде перфорированных дренажных труб должна быть доступной для прочистки, поэтому

необходимо предусматривать смотровые колодцы диаметром не менее 1 м, которые устанавливают не реже чем через

100 м по длине и во всех переломах плана и профиля системы.

Применение дренажного геокомпозита ПЛАНТЕР 2Д в комбинации с водоотводящей системой позволяет полностью

исключить попадание загрязненных поверхностных стоков с железнодорожных путей в водные объекты и грунтовые

воды, что удовлетворяет требованиям "Водного кодекса Российской Федерации" от 03.06.2006 № 74-ФЗ.

Проектирование и расчет конструкции, а также водоотводящих систем выполняется исходя из условия ограничения

деформаций морозного пучения и уровня промерзания грунта в зависимости от климатического районирования

строительства.

Данное техническое решение может применяться во всех климатических зонах Российской Федерации с учетом

СП 131.13330.2020 «СНиП 23-01-99 Строительная климатология».

ПРОЕКТИРОВАНИЕ СОГЛАСНО:

 СП 261.1325800 «Железнодорожный путь промышленного транспорта. Правила проектирования

строительства»

 СП 238.1326000 «Железнодорожный путь»

 СП 32-104-98 «Проектирование земляного полотна железных дорог колеи 1520 мм»

 Технические указания по устранению пучин и просадок железнодорожного пути, ЦПИ-24. - М.: Транспорт,

1998. - 74 с.

 Пособие по проектированию земляного полотна и водоотвода железных и автомобильных дорог

промышленных предприятий (к СНиП 2.05.07-85)

ПРОИЗВОДСТВО РАБОТ СОГЛАСНО:

 Альбом стандартных решений водоотводных устройств на железных дорогах, ГИПРОТРАНСПУТЬ. - М.:

2000. – 43 с.

 Альбом водотводных устройств на станциях, МОСГИПРОТРАНС. - М.: 1975. – 92 с.

CЕРВИСЫ:

Подбор

решения

Выполнение

расчетов

Техническая

консультация

Проектиро-

вание

Аудит

проектной

документации

Гарантии

Обучение

Сопровождение

монтажа

Подбор

подрядчика

Комплексная

доставка

Поддержка при

эксплуатации
