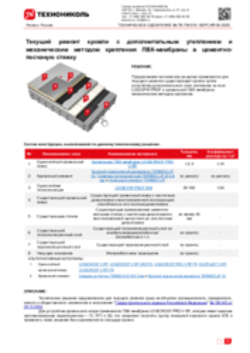

ТО-ПК-ПМ-010-06.2025_Текущий ремонт кровли с дополнительным утеплением и механическим методом крепления ПВХ-мембраны в цементно-песчаную стяжку
Добавлено в избранное Перейти
1
2
Группа компаний ТЕХНОНИКОЛЬ
129110, г. Москва, Ул. Гиляровского, д. 47, стр. 5,
этаж 5, пом. I, ком. 13
тел.: +7 (495) 925-55-75; факс: +7 (495) 925-81-55
www.tn.ru, info@tn.ru
Регион: Россия
ТЕХНИЧЕСКОЕ ОДОБРЕНИЕ № ПК-ПМ-010. ВЕРСИЯ 06.2025
Текущий ремонт кровли с дополнительным утеплением и
механическим методом крепления ПВХ-мембраны в цементно-
песчаную стяжку
РЕШЕНИЕ:
Предлагаемое техническое решение применяется для
текущего ремонта существующей кровли путём
устройства дополнительного слоя утепления из плит
LOGICPIR PROF и кровельной ПВХ-мембраны
механическим методом крепления.
Состав конструкции, выполняемой по данному техническому решению:
№
Наименование слоя
Наименование материала
Толщина,
мм
Коэффициент
расхода на 1 м
2
1
Однослойный кровельный
ковер
Кровельная ПВХ-мембрана LOGICROOF PRO
V-RP
1,2-2
1,15
2
Крепежный элемент
Круглый тарельчатый держатель TERMOCLIP
1С, Саморез остроконечный TERMOCLIP Ø 4.8
мм и Анкерный элемент TERMOCLIP
по расчету
по расчету
3
Однослойная
теплоизоляция
LOGICPIR PROF Ф/Ф
30-160
1,03
4
Существующий кровельный
ковер
Существующий кровельный ковер с частичным
демонтажем и восстановленной изолирующей
способностью или полным демонтажем
-
-
5
Существующая стяжка
Существующая армированная цементно-
песчаная стяжка с частичным демонтажем и
восстановленной целостностью или полным
демонтажем
не менее 40
мм
-
6
Существующий
теплоизоляционный слой
Существующий теплоизоляционный слой из
газобетона/керамзитобетона/
Шлакобетона и т.п.
по проекту
-
7
Существующий
пароизоляционный слой
Существующий пароизоляционный слой
по проекту
-
8
Несущее основание
Железобетонное перекрытие
по проекту
-
АЛЬТЕРНАТИВНЫЕ МАТЕРИАЛЫ:
1
Однослойный
кровельный ковер
LOGICROOF V-RP, LOGICROOF V-RP ARCTIC, LOGICROOF PRO V-RP FR, ECOPLAST V-RP,
LOGICROOF V-RP FR
2
Крепежный элемент
Саморез по бетону TERMOCLIP Ø 6.3 мм и Круглый тарельчатый держатель TERMOCLIP 1С
ОПИСАНИЕ:
Техническое решение предназначено для текущего ремонта крыш на объектах промышленного, гражданского,
жилого и общественного назначения в исполнение "Градостроительного кодекса Российской Федерации" № 190-ФЗ от
29.12.2004.
Для устройства кровельного ковра применяется ПВХ-мембрана LOGICROOF PRO V-RP, которая имеет высокие
противопожарные характеристики – Г2, РП1 и В2, что позволяет получить группу пожарной опасности кровли КП0 и
применять такое решение без ограничений по площади кровли.
2
2
В качестве слоя доутепления применяются теплоизоляционные плиты на основе жесткого
пенополиизоцианурата LOGICPIR PROF Ф/Ф, имеющие группу горючести Г1. За счет низкой теплопроводности
теплоизоляции, толщина и общий вес технического решения значительно снижены, по сравнению с решениями с
традиционным утеплителем. Высокая прочность и стойкость плит LOGICPIR PROF Ф/Ф к сосредоточенным нагрузкам
снижает риски повреждения кровли при эксплуатации и обслуживании, а также повышает её межремонтный срок
службы.
Крепление дополнительного слоя утепления и водоизоляционного ковра из ПВХ-мембраны в армированную
цементно-песчаную стяжку, толщиной не менее 40 мм, осуществляется при помощи остроконечного самореза
TERMOCLIP диаметром 4.8 мм в сочетании с анкерным элементом TERMOCLIP и круглым тарельчатый держателем
TERMOCLIP 1С или Саморезов по бетону TERMOCLIP Ø 6.3 мм в сочетании с круглым тарельчатый держателем
TERMOCLIP 1С.
Технология производства работ предполагает отсутствие «мокрых» и «огневых» процессов, что обеспечивает
возможность монтажа системы в любое время года и является максимально пожаробезопасным решением.
Кровельная конструкция имеет класс пожарной опасности К0 (45) и в зависимости от параметров
железобетонной плиты предел огнестойкости REI 30 - REI 120, что позволяет применять систему в качестве покрытий в
зданиях и сооружениях любой степени огнестойкости и с любым классом конструктивной пожарной опасности.
Данное техническое решение может применяться во всех климатических зонах Российской Федерации с учетом
СП 131.13330.2020 «Строительная климатология».
Возможность применения данного решения определяют по результатам обследований ремонтируемого
объекта и отражают в проектной документации на конкретный объект.
При этом следует:
- определить необходимость устройства дополнительного пароизоляционного слоя по результатам
температурно-влажностного расчета, выполняемого по СП 50.13330.2024 «Тепловая защита зданий»;
- определить возможность увеличения нагрузки на существующее перекрытие в соответствии с
СП 20.13330.2016 «Нагрузки и воздействия»;
- в случае непригодного состояния (замачивания) существующего теплоизоляционного слоя, необходимо
рассмотреть возможность восстановления его физико-механических характеристик с помощью кровельных аэраторов
или полного демонтажа с последующей заменой;
- определить значение усилия на вырыв крепежного элемента из бетонного основания по результатам
испытаний непосредственно на объекте, согласно СП 20.13330.2016 «Нагрузки и воздействия». Полученные значения
использовать при расчете кровли на сопротивление ветровому давлению;
- если существующее основание не удовлетворяет требуемым значениям на вырыв крепежного элемента,
необходимо рассмотреть возможность выполнения дополнительных мероприятий по его усилению, в том числе с
помощью устройства дополнительного слоя с последующим проведением повторной серии испытаний.
СРОК ДЕЙСТВИЯ ТО:
5 лет.
Разработал:
Сендецкий В.И.
_____________________
Ведущий технический специалист направления
«Кровельные полимерные мембраны»
Технической Дирекции Корпорации ТехноНИКОЛЬ
e-mail: sendetskiy@tn.ru
Подпись
Согласовал:
Руководитель Инженерно-технического центра
Титов А.М.
_____________________
Подпись
МП
CЕРВИСЫ:
Выполнение
расчетов
Техническая
консультация
Гарантии
Проектиро-
вание
Обучение
Комплексная
доставка
Подбор
подрядчика
Сопровождение
монтажа
Поддержка при
эксплуатации
Для просмотра полной версии скачайте документ
