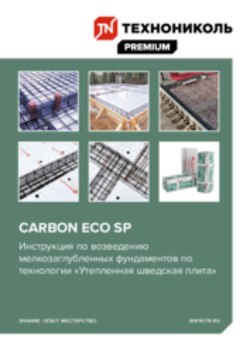

Инструкция по возведению мелкозаглубленных фундаментов по технологии «Утепленная шведская плита»
Добавлено в избранное Перейти
1 система
ЗНАНИЕ. ОПЫТ. МАСТЕРСТВО. WWW.TN.RU
CARBON ECO SP
Инструкция по возведению
мелкозаглубленных фундаментов по
технологии «Утепленная шведская плита»
2
Корпорация ТЕХНОНИКОЛЬ выражает свою искреннюю благодарность
строительной компании «Медный всадник» и лично Курчатову Максиму
Николаевичу за ценную поддержку в продвижении технологии возведения
фундамента «Утепленная шведская плита».
Особую признательность выражаем Владимиру Розенбергу — активному
популяризатору данного вида фундамента в России, а также группе участников
интернет-форума ForumHouse.ru, включающей Александра Дружинина,
Александра Земскова, Андрея Курганова, Александра Семенова, Михаила
Судоргина, Олега Капускина, Дмитрия Власова, Владимира Смирнова и компанию
«ТК-Дом».
Благодарим вас за предоставленные теоретические и практические
разработки, а также за помощь в создании инструкции по применению технологии.
3
1. ВВЕДЕНИЕ
1.1. Общая информация
Инструкция по возведению мелкозаглубленных фундаментов по технологии
«Утепленная шведская плита» (УШП) разработана для проведения и проверки
правильности работ по возведению плитных фундаментов с применением
теплоизоляции из экструзионного пенополистирола марки ТЕХНОНИКОЛЬ
CARBON ECO SP.
Экструзионный пенополистирол (XPS) выполняет одну из самых значимых
и важных функций в утепленном плитном фундаменте. XPS защищает фундамент
от морозного пучения грунтов и препятствует выходу тепла из дома.
Важно! От выбора марки утеплителя и качества выполнения монтажных работ
зачастую зависит долговечность всей конструкции.
Перед началом работ по монтажу плитного фундамента ознакомьтесь с настоящей
инструкцией, а также рекомендациями по проектированию, рабочими чертежами
и техническим описанием на применяемые материалы.
ВВЕДЕНИЕ ОБЩАЯ ИНФОРМАЦИЯ
4
1.2. Техника безопасности
Производство работ по возведению плитного фундамента по технологии УШП
должно проводиться в соответствии с требованиями:
— СНиП 12-03-2001 «Безопасность труда в строительстве.
Часть 1. Общие требования».
— СНиП 12-04-2002 «Безопасность труда в строительстве.
Часть 2. Строительное производство».
— ППР-2020 «Правила противопожарного режима в РФ».
— Правила по охране труда при строительстве, реконструкции и ремонте.
— ГОСТ 12.0.004-2015 «Система стандартов безопасности труда (ССБТ).
Организация обучения безопасности труда. Общие положения».
Перед началом работ с электрическим оборудованием, питаемым от сети 220
и 380 В, проверьте напряжение сети.
Не допускается работа с электрическим оборудованием, если питающий кабель
поврежден или смотан в катушку. Всегда полностью разматывайте катушку
перед началом работ.
По окончании работ с электрооборудованием переносные точки питания
отключайте от источников питания и убирайте в закрытое помещение
или накрывайте чехлом из водонепроницаемого материала.
При выполнении погрузо-разгрузочных работ вручную следует соблюдать
требования законодательства о предельных нормах переносимых грузов
и допуске работников к выполнению этих работ.
Механизированный способ погрузо-разгрузочных работ является обязательным
для грузов весом более 50 кг.
Материалы (конструкции) следует размещать в соответствии с требованиями СНиП
12-03-2001 на выровненных площадках, принимая меры против самопроизвольного
смещения, просадки, осыпания и раскатывания складируемых материалов.
Складские площадки должны быть защищены от поверхностных вод.
Запрещается осуществлять складирование материалов, изделий на насыпных
неуплотненных грунтах.
ВВЕДЕНИЕ ТЕХНИКА БЕЗОПАСНОСТИ
5
1.3. Применяемые материалы
ВВЕДЕНИЕ ПРИМЕНЯЕМЫЕ МАТЕРИАЛЫ
Щебень или гравий дляустройства
подушки основания
Песок гравелистый крупной и средней
фракций, для устройства подушки
основания
Нетканый геотекстиль
для устройства подушки основания
Арматура по ГОСТ 5781- 82 Ø8–12 АIII
для создания арматурного каркаса
XPS ТЕХНОНИКОЛЬ CARBON
ECO SP для создания основного
и дополнительного слоев теплоизоляции
и создания опалубки и отмостки
Доска обрезная для устройства
опалубки 40 (50) х 100
Бетон В25, F100, W4
Полимерные трубы из полиэтилена
или полипропилена РЕХ для систем
отопления с температурой теплоноси
-
теля до +95°С и рабочим давлением
не менее 6 бар. Например, трубопрово
-
ды RAUTHERM S Ø14, 17, 20 мм
6ВВЕДЕНИЕ ПРИМЕНЯЕМЫЕ МАТЕРИАЛЫ
Фитинг коллекторный
для подключения труб «евроконус»
Гофра защитная из ПНД для защиты
труб из полиэтилена 20 мм
Узел для опрессовки системы,
состоящий из манометра, обратного
клапана, шарового крана и штуцера
для подсоединения шланга
Пара коллекторов на 1’’
для системы теплого пола в комплекте
с расходомерами и спускными
воздухоотводными клапанами
Кран шаровый в/н на 1 дюйм
для системы теплого пола
Теплоноситель, антифриз или вода
для системы теплого пола
Хомут пластиковый (кабельная стяжка)
длякрепления труб теплого пола
к арматурному каркасу.
Длина 150–200 мм
Винт полимерный тарельчатый
для скрепления слоев экструзионного
пенополистирола между собой
7ВВЕДЕНИЕ ПРИМЕНЯЕМЫЕ МАТЕРИАЛЫ
Двусторонний скотч длясклеивания
полиэтиленовой пленки
Фиксатор тип ФС- 30 (40) для укладки
арматурного каркаса
Угловой крепеж XPS ТЕХНОНИКОЛЬ
применяется для создания боковых
элементов (L- блоков)
Клей-пена ТЕХНОНИКОЛЬ
PROFESSIONAL для пенополистирола.
Предназначена для скрепления
плит теплоизоляции между собой
и заполнения зазоров
Шипованная пластина ГП
для скрепления плит экструзионного
пенополистирола
Профилированная мембрана PLANTER
Geo применяется при устройстве
отмостки
Винт R16 XPS ТЕХНОНИКОЛЬ
для фиксации углового крепежа XPS
ТЕХНОНИКОЛЬ
8
1.4. Применяемое оборудование
Бульдозер
Рулетка
Автобетононасос
Шуруповерт
Перфоратор
Углошлифовальная машина
Виброплита резиновая 180 кг
Бензопила цепная
Дрель
Циркулярная пила ручная
ВВЕДЕНИЕ ПРИМЕНЯЕМОЕ ОБОРУДОВАНИЕ
9
Дизель-генератор Ножовка по металлу – 1 шт.
Гвоздодер – 1 шт.
Лом 80, 150 см – 2 шт.
Молоток строительный – 1 шт.
Ножовка по дереву – 1 шт.
Топор — 2 шт.
Крюки для вязки арматуры – 3 шт.
Ножовка для теплоизоляции
Нож строительный – 2 шт.
ВВЕДЕНИЕ ПРИМЕНЯЕМОЕ ОБОРУДОВАНИЕ
10
Плоскогубцы – 2 шт.
Виброрейка
Глубинный вибратор
Набор отверток
Погружной насос для чистой воды
(Малыш, Гном). Напор не меньше h = 40 м
Емкости полиэтиленовые (таз, ведро)
ВВЕДЕНИЕ ПРИМЕНЯЕМОЕ ОБОРУДОВАНИЕ
Затирочная машина
Измеритель прочности бетона
Для просмотра полной версии скачайте документ
