ЗНАНИЕ. ОПЫТ. МАСТЕРСТВО.

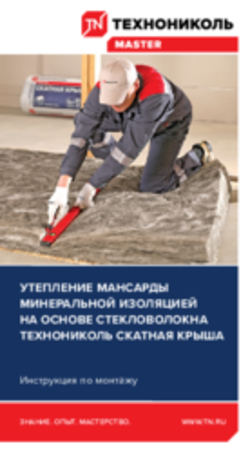

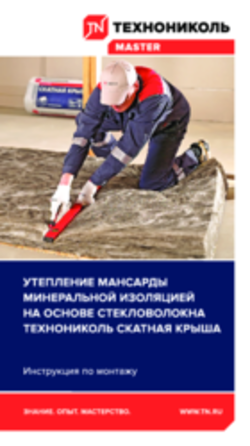

Инструкция по монтажу
УТЕПЛЕНИЕ МАНСАРДЫ
МИНЕРАЛЬНОЙ ИЗОЛЯЦИЕЙ
НА ОСНОВЕ СТЕКЛОВОЛОКНА
ТЕХНОНИКОЛЬ СКАТНАЯ КРЫША
WWW.TN.RU
ТЕХНОНИКОЛЬ
MASTER—
ПРОСТОЕ РЕШЕНИЕ
ДЛЯ СЛОЖНЫХ ЗАДАЧ!
Современное строительство —
это комфорт и безопасность!
Сделайте свой дом максимально энергоэффективным
с помощью минеральной изоляции ТЕХНОНИКОЛЬ MASTER.
Ассортимент минеральной изоляции
на основе стекловолокна ТЕХНОНИКОЛЬ MASTER
Плиты:
идеальный выбор для стен, крыш, мансард и перегородок.
Рулоны: компактное и удобное решение для транспортировки
и хранения, идеально подходят для утепления пола, межэтажных
перекрытий и чердачных помещений.
Минеральная изоляция на основе стекло-
волокна, изготовленная по технологии
FIBRISFLEX, имеет высокую степень
гибкости и упругости.
Химический состав и особенности
формирования волокон придают материалу
особые качества: он не ломается при сжатии,
не крошится, быстро восстанавливает
форму после распаковки и сохраняет
формостабильность в конструкции.
Ассортимент. Технология FIBRISFLEX 21
ТЕХНОНИКОЛЬ
MASTER—
ПРОСТОЕ РЕШЕНИЕ
ДЛЯ СЛОЖНЫХ ЗАДАЧ!
ПРЕИМУЩЕСТВА
МИНЕРАЛЬНОЙ ИЗОЛЯЦИИ
НА ОСНОВЕ СТЕКЛОВОЛОКНА
ТЕХНОНИКОЛЬ MASTER
ТЕХНОНИКОЛЬ MASTER —
тепло и уют в вашем доме!
Негорючий
Минеральная изоляция
на основе стекловолокна
ТЕХНОНИКОЛЬ —
негорючая
и не способствует
распространению
пламени.
20 Инструкция по монтажу
Защита
от влаги
Минеральная изоляция
на основе стекловолокна
ТЕХНОНИКОЛЬ обладает
высокой устойчивостью
к кратковременному
воздействию влаги.
Биостойкость
Грызуны и насекомые
не интересуются
стекловолокном.
Забудьте о проблемах
с паразитами
в вашем доме!
Безопасно
Минеральная изоляция
ТЕХНОНИКОЛЬ
безопасна для здоровья
человека и животных.
Малый вес
Материал обладает
легким весом и не создает
дополнительную нагрузку
на конструкции.
Преимущества 23
ОБЛАСТИ
ПРИМЕНЕНИЯ
40 Инструкция по монтажу
1. Кровля (многослойная черепица ТЕХНОНИКОЛЬ SHINGLAS).
2. Подкладочный ковер (ANDEREP NEXT FIX).
3. Сплошной настил (деревянный настил (ОСП-3; ФСФ).
4. Разреженная обрешетка (Доски из дерева).
5. Контробрешетка (деревянные бруски).
6. Герметизирующий элемент (лента уплотнительная
самоклеящаяся ТЕХНОНИКОЛЬ АЛЬФА КОНТРБРУС).
7. Двухсторонняя лента акриловая ТЕХНОНИКОЛЬ.
8. Ветро- и гидроизоляция (пленка ТЕХНОНИКОЛЬ АЛЬФА ТОП).
9. Минеральная изоляция на основе стекловолокна
ТЕХНОНИКОЛЬ Скатная крыша.
10. Несущее основание (деревянная стропильная балка).
11. Деревянные бруски.
12. Пароизоляционный слой (пленка ТЕХНОНИКОЛЬ МАСТЕР БАРЬЕР 4.0).
13. Внутренняя облицовка (подшивка из листовых материалов
(ГКЛ / ОСП-3 / вагонка).
Система ТН-ШИНГЛАС Мансарда
1
2
3
4
6
7
11
9 10
12
13
5
8
Области применения 25
1. Кровля (многослойная черепица ТЕХНОНИКОЛЬ SHINGLAS).
2. Подкладочный ковер (ANDEREP NEXT FIX).
3. Сплошной настил (деревянный настил (ОСП-3; ФСФ).
4. Разреженная обрешетка (Доски из дерева).
5. Контробрешетка (деревянные бруски).
6. Герметизирующий элемент (лента уплотнительная
самоклеящаяся ТЕХНОНИКОЛЬ АЛЬФА КОНТРБРУС).
7. Двухсторонняя лента акриловая ТЕХНОНИКОЛЬ.
8. Ветро- и гидроизоляция (пленка ТЕХНОНИКОЛЬ АЛЬФА ТОП).
9. Минеральная изоляция на основе стекловолокна
ТЕХНОНИКОЛЬ Скатная крыша.
10. Несущее основание (деревянная стропильная балка).
11. Деревянные бруски.
12. Пароизоляционный слой (пленка ТЕХНОНИКОЛЬ МАСТЕР БАРЬЕР 4.0).
13. Внутренняя облицовка (подшивка из листовых материалов
(ГКЛ / ОСП-3 / вагонка).
1. Кровля (композитная черепица ТЕХНОНИКОЛЬ LUXARD Classic).
2. Обрешетка (брус 50 х 50 мм с шагом 367 мм).
3. Контробрешетка (деревянные бруски).
4. Герметизирующий элемент (соединительная односторонняя
лента ТЕХНОНИКОЛЬ АЛЬФАБЕНД 60).
5. Герметизирующий элемент (лента уплотнительная
самоклеящаяся ТЕХНОНИКОЛЬ АЛЬФА КОНТРБРУС).
6. Ветро-, водозащита (пленка ТЕХНОНИКОЛЬ АЛЬФА ТОП).
7. Минеральная изоляция на основе стекловолокна
ТЕХНОНИКОЛЬ Стены и крыши.
8. Несущее основание (стропильная балка).
9. Обрешетка под внутреннюю отделку.
10. Пароизоляционный слой (пленка ТЕХНОНИКОЛЬ МАСТЕР БАРЬЕР 4.0).
11. Внутренняя облицовка (подшивка из листовых материалов:
ГКЛ/ОСП-3/вагонка.
Система ТН-ЛЮКСАРД Мансарда
1
2
3
4
5
9
8
11
7
10
6
60 Инструкция по монтажу
Описание системы
При возведении скатной кровли используются различные
виды несущих конструкций: деревянные, стальные или железо-
бетонные. В качестве утеплителя применяется материал
на основе стекловолокна ТЕХНОНИКОЛЬ Скатная крыша,
который не только обеспечивает высокую теплоизоляцию,
но и отличается повышенной огнестойкостью.
Для защиты ограждающих конструкций от проникновения влаги
и предотвращения намокания теплоизоляции обязательным
является монтаж пароизоляционного слоя.
Поверх утеплителя укладывается специализированная ветро-
и влагозащитная мембрана, предназначенная для скатных кровель.
Она предотвращает попадание осадков, снижает теплопотери
и повышает энергоэффективность всей конструкции.
Выбор финишного кровельного покрытия зависит от технических
характеристик материала, архитектурного стиля, бюджета проекта
и пожеланий заказчика.
Преимущества систем мансарда
снижение
уровня шума
высокая
энерго-
эффективность
надежность
РЕКОМЕНДАЦИИ
ПО МОНТАЖУ
ТЕХНОНИКОЛЬ СКАТНАЯ КРЫША
При возведении скатной кровли используются различные
виды несущих конструкций: деревянные, стальные или железо-
бетонные. В качестве утеплителя применяется материал
на основе стекловолокна ТЕХНОНИКОЛЬ Скатная крыша,
который не только обеспечивает высокую теплоизоляцию,
но и отличается повышенной огнестойкостью.
Для защиты ограждающих конструкций от проникновения влаги
и предотвращения намокания теплоизоляции обязательным
является монтаж пароизоляционного слоя.
Поверх утеплителя укладывается специализированная ветро-
и влагозащитная мембрана, предназначенная для скатных кровель.
Она предотвращает попадание осадков, снижает теплопотери
и повышает энергоэффективность всей конструкции.
Выбор финишного кровельного покрытия зависит от технических
характеристик материала, архитектурного стиля, бюджета проекта
и пожеланий заказчика.
80 Инструкция по монтажу
Подготовительные
работы
1.1
Стропильная система
готова, поверх нее
уже смонтирован слой
гидроветрозащитной
мембраны, выполнен
вентиляционный зазор
и установлено кровель-
ное покрытие.
1.2
Вентилирование
подкровельного покры-
тия достигается за счет
обязательного канала
вентиляции между
кровельным покрытием
и гидроветрозащитной
мембраной, а также
наличием вытяжного
отверстия на коньке
(коньковый или точеный
аэратор) и на карнизном
свесе.
1
