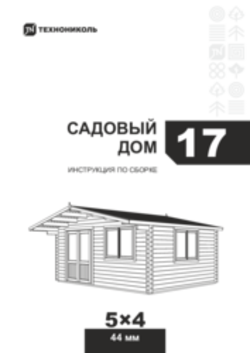

САДОВЫЙ
ДОМ
17
ИНСТРУКЦИЯ ПО СБОРКЕ
44 мм
5×4
2
ИНСТРУМЕНТЫ
ДЛЯ СБОРКИ
1. Молоток
2. Пила
3. Киянка
4. Рулетка
5. Перчатки
6. Лестница
7. Шуруповерт
8. Плоскогубцы
9. Уровень
10. Бита «звездочка»
11. Сверло Ø5 мм,
длиной не менее 100 мм
1 2 3
4 5 6
7 8
9 10 11
3
ВАЖНЫЕ
МОМЕНТЫ
Сборку комплекта строения рекомендуется
выполнять в количестве 2-х человек,
с привлечением помощника.
Перед началом сборки необходимо
тщательно ознакомиться с Инструкцией.
Детали комплекта следует разложить
в соответствии со спецификацией
по номерам согласно порядку сборки.
Соберите готовое изделие в течение
двух дней после распаковки.
В случае увеличения срока сборки
рекомендуется защищать строение
от прямого воздействия атмосферных
осадков.
Более подробная информация приведена
в спецификации продукта.
При заказе садового дома серии
«Стандарт» пропустите пункт 15
данной инструкции.
В качестве основания строения допускается использовать любой вид фундамента, который
будет обеспечивать его надёжность и долговечность: ленточные мелкозаглубленные
фундаменты, свайный с деревянным обвязочным ростверком или в виде сплошной плиты.
Комплектом поставки предусмотрены антисептированные элементы каркаса пола
(фундаментные балки), которые необходимо закрепить к сплошному основанию
(фундаментная плита).
При выборе в качестве основания строения ленточного или свайного фундамента необходимо
дополнительно смонтировать несущие конструкции цокольного перекрытия. Рекомендуется
применять деревянные доски сечением не менее 50×150 мм, установленные с шагом не более
600 мм вдоль короткой стороны строения. В таком случае доски необходимо обработать
антисептирующими составами согласно рекомендациям производителей таких составов.
Строения временного, не ответственного характера допускается монтировать на
фундаментные полнотелые цементно-песчаные блоки размером не менее 200×200×400 мм,
установленные по периметру стен.
В местах опирания стен строения на фундамент необходимо укладывать гидроизолирующие
прокладки в 2 слоя.
Выбор вида фундамента зависит от инженерно-геологических условий строительной
площадки. Компания ТЕХНОНИКОЛЬ не несёт ответственности за нарушение конструкции
строения из-за некачественного фундамента.
ФУНДАМЕНТ
4
5
СОСТАВ
КОМПЛЕКТА ДЕТАЛЕЙ
Наименование№
Стеновой брус
Толщина Ширина Длина
Кол-во
Схематичное отображение
(примечание)
Размеры
44 67 4000 2
Стеновой брус 44 135 4000 19
Стеновой брус 44 135 5000 18
Стеновой брус 44 135 2720 6
Стеновой брус 44 135 680 20
Стеновой брус 44 135 670 7
Стеновой брус 44 135 1315 15
Стеновой брус 44 135 4400 1
Стеновой брус 44 135 1715 1
Стеновой брус 44 135 5000 1
Фронтон 5000 2
Настил пола
+1 доп.
(4715×3715)
20 90–120 3710 17,5 М2
Фундаментная
балка
47 70 3805 2
47 70 4665 2
47 47 4665 8
Плинтус 18 44 2500 8
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
F1
Стеновой брус 44 135 5000 1
11
Настил крыши
+ 2 доп.
(2710×5000 2 шт.)
20 90–120 2710 27,1 М2
17
6
Наименование№
Балка крыши
Толщина Ширина Длина
Кол-во
Схематичное отображение
(примечание)
Размеры
60 142 5000 1
60 142 5000 6
Карниз 20 94 2730 4
Карниз 20 94 2500 4
Усилитель
карниза
47 70 2500 4
Декор 20 107 260 2
D1
Дверь
остекленная
(проем
1600×2025)
1580 1975 1
WS1
Окно
(проем
1370×1070)
1040 11350
Открывание
правое
Открывание
правое
18
19
20
21
22
23
Коробка дверная
нижняя
1
1
Коробка дверная
верхняя
2
Коробка дверная
боковая
D1.2
D1.1
D1.3
7
ФУРНИТУРА
И КРЕПЕЖ
Наименование
Гвозди 2,5×60
Саморез стеновой 6×200
Инструкция/ Спецификация
Саморез 4×45 (крепление карниза)
Саморез 6×120 (крепление фундамента)
Шуруп 4,5×90
Единица измерения Итог на 1 компл.
кг/изд
шт/изд
шт-п
шт/изд
шт/изд
шт/изд
5,7
284
1
40
32
30
6×200 6×120 4,5×90 2,5×60 4×45
Саморез Саморез Шуруп Гвоздь Саморез
8
ПЛАНИРОВКА
* Штриховкой указана площадь, закрываемая карнизными свесами.
9
10
ЭТАПЫ СБОРКИ
1. Сборка каркаса пола
2. Сборка первого ряда венца стен
Проверить диагонали каркаса пола.
Саморез вкручивать в заранее просверленное отверстие Ø 5 мм. Прикрепляемую деталь
сверлить насквозь. Каждая доска крепится двумя саморезами на расстоянии от края 250 мм.
Проверить диагонали первого ряда венца стен перед закреплением к фундаменту.
3
1
6×200
6×120
6×120
250 мм
Под фундаментным брусом каркаса пола разместить слой гидроизоляции в виде ленты
шириной 100 мм.
14
15
13
3
1
250 мм
250 мм
