Хранить скошенный планкен следует не распакованным

в сухом помещении с хорошей вентиляцией. Если товар

хранится на улице, то следует исключить попадание

влаги и прямых солнечных лучей, снизу подложить

поддоны, оставить вентиляционные зазоры.

Перед отделкой скошенный планкен должен

несколько дней полежать не распакованной в том поме-

щении, где будет производиться монтаж. Распаковывать

рекомендуется непосредственно перед монтажом.

Монтировать скошенный планкен необходимо в го-

ризонтальном направлении. При это монтировать нужно

строго определенной стороной по направлению стока

воды, как показано на схеме.

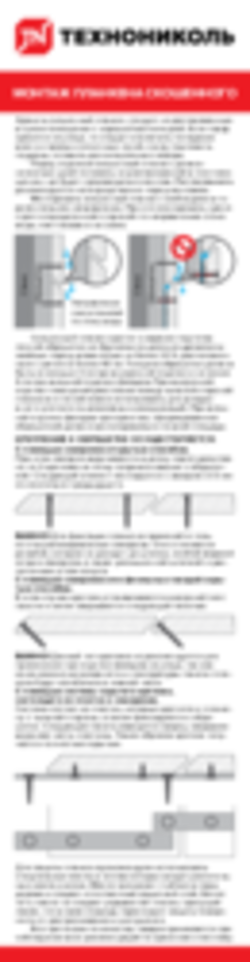

МОНТАЖ ПЛАНКЕНА СКОШЕННОГО

Обрешетка

Направление

скоса панелей

по стоку воды

Стена

Обрешетка

Стена

Обрешетка

Направление

скоса панелей

по стоку воды

Стена

Обрешетка

Стена

Обрешетка

Направление

скоса панелей

по стоку воды

Стена

Обрешетка

Стена

Обрешетка

Направление

скоса панелей

по стоку воды

Стена

Обрешетка

Стена

Обрешетка

Направление

скоса панелей

по стоку воды

Стена

Обрешетка

Стена

Скошенный планкен крепят к заранее подготов-

ленной обрешетке из брусков или досок из древесины

хвойных пород, влажностью не более 20 %, расположен-

ным с шагом не более 40 см. Толщина обрешетки должна

быть не меньше 3 см при внутренней отделке и не менее

4 см при внешней отделке фасадов. При внутренней

отделке помещений расстояние между тыльной стороной

планкена и стеной можно использовать для укладки

в него утеплителя, возможных коммуникаций. При внеш-

ней отделке фасадов пространство, сформированное

обрешеткой должно вентилироваться по всей площади.

Крепление К обрешетКе осуществляется:

С помощью саморезов открытым способом.

При этом саморез вкручивается в доску перпендикуляр-

но по 2 крепежа на точку соприкосновения с обрешет-

кой. Следующий элемент монтируется с зазором 3–5 мм

относительно предыдущего.

ВАЖНО! Для фиксации планкена применяйте толь-

ко специализированные саморезы. Они отличаются

резьбой, которая не доходит до шляпки, особой формой

острия самореза, а также уменьшенной шляпкой и уве-

личенным углом конуса.

С помощью саморезов или финишных гвоздей скры-

тым способом.

В этом случае крепеж устанавливается в верхний скос

панели и затем закрывается следующей панелью.

ВАЖНО! Данный тип крепежа не рекомендуется для

применения при отделке фасадов на улице, так как

из-за изменения влажности и температуры панели план-

кена будут изгибаться в нижней части.

С помощью системы скрытого крепежа,

состоящего из пластин и саморезов.

Система состоит из пластин, которые крепятся к планке-

ну с тыльной стороны, а затем фиксируются к обре-

шетке. Следующая панель заводится сверху, закрывая

верхнюю часть пластины. Таким образом крепеж полу-

чается полностью скрытым.

Для защиты планкена рекомендуем использовать

специальные масла, в состав которых входят раститель-

ные масла и воски. Масло проникает глубоко в поры

дерева и создает естественный защитный слой. Более

того, масло не создает укрывистой пленки, присущей

лакам, что в свою очередь гарантирует защиту поверх-

ности от растрескивания и шелушения.

Все претензии по качеству товара принимаются при

соблюдении всех рекомендаций по хранению и монтажу.
